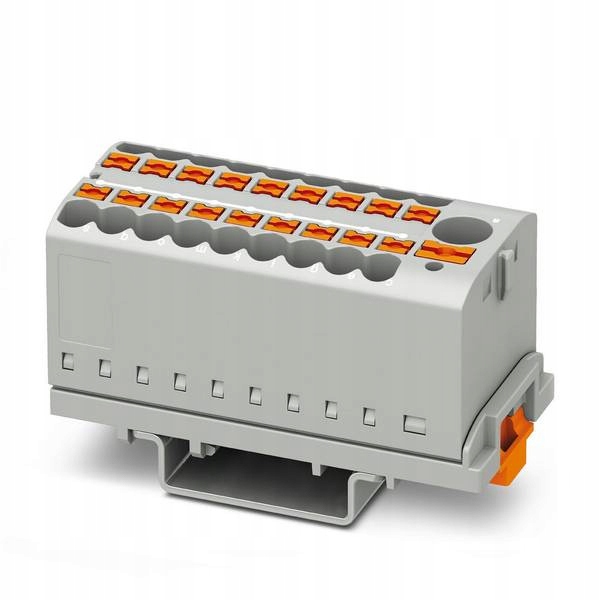

Ptfix Shipple 6/ 18x2,5-NS35 GY 3273110

Категория Установка разъемов

Производитель: Phoenix contact

• Тип продукта: установка разъема
• Количество соединений: 19
• Количество рядов: 1
• Потенциалы: 1

Компетенции изоляции

• Категория нижнего белья: iii
• Степень грязи: 3
• Оцененное воздействие напряжение: 8 кВ
• Максимальная потеря мощности в номинальных условиях: 0,77 Вт
• Питание: да
• Количество соединений с уровнем: 19
• Крест с рейтингом: 2,5 мм²
• awg rated cross -section: 14

Ведущий

• Длина изоляции: 8 мм ... 10 мм
• Зонд для макияжа: A3
• Соединение по стандарту: IEC 60947-7-1
• Жесткий кабельный крест -сечение: 0,14 мм² ... 4 мм²
• Кабельный перекресток AWG: 26 ... 12 (преобразовано в соответствии с IEC)
• Кабельный перекресток, ссылка: 0,14 мм² ... 2,5 мм²
• Крест -сечение кабельного кабеля [AWG]: 26 ... 14 (преобразовано в соответствии с IEC)
• Крест -сечение кабеля (рукав без пластиковой изоляции): 0,14 мм² ... 2,5 мм²
• Крест -сечение кабеля (рукав с пластиковой изоляцией): 0,14 мм² ... 2,5 мм²
• Оценка тока: 24 A
• Максимальный ток нагрузки: 32 а (с 4 мм² кабельный крест -сечение)
• Краткое ток макс.: 57 A (с крестом -сечением 10 мм²)
• Оцененное напряжение: 690 В

Коллективный разъем

• Длина изоляции: 10 мм ... 12 мм
• Соединение по стандарту: IEC 60947-7-1
• Крест -сечение жесткого кабеля: 0,5 мм² ... 10 мм²
• Кабельный перекресток AWG: 20 ... 8 (преобразовано в соответствии с IEC)
• Кабельный крест -сечение, ссылка: 0,5 мм² ... 10 мм²
• Крест -сечение кабельного кабеля [AWG]: 20 ... 10 (преобразовано в соответствии с IEC)
• Крест -сечение кабеля (рукав без пластиковой изоляции): 0,5 мм² ... 6 мм²
• Крест -сечение кабеля (рукав с пластиковой изоляцией): 0,5 мм² ... 6 мм²
• Кабельный крест -сечение, кабель (2 кабеля с тем же перекрестным разрешением с двумя рукавом с пластической изоляцией: 0,5 мм² ... 1,5 мм²
• 2 кабеля с тем же перекрестным разрешением с двойным пластиком: 0,5 мм² ... 1,5 мм²
• Номинальный ток: 41 а (с кабельным крестом 6 мм²)
• Максимальный ток нагрузки: 57 a (с крестом -сечением 10 мм²)
• Крест с рейтингом: 6 мм²

Скрещивание скрещивания -напрямую подключенные провода

• Крест -сечение жесткого кабеля: 0,34 мм² ... 4 мм²
• Кабельный крест -сечение, проволока [AWG]: 24 ... 12 (преобразовано в соответствии с IEC)
• Крест -сечение кабеля (рукав без пластиковой изоляции): 0,34 мм² ... 2,5 мм²
• Крест -сечение кабеля (рукав с пластической изоляцией): 0,34 мм² ... 2,5 мм²

Коллективное направление конструкции направленные направления

• Крест -сечение жесткого кабеля: 1 мм² ... 10 мм²
• Крест -сечение кабеля (рукав без пластиковой изоляции): 1 мм² ... 6 мм²
• Крест -сечение кабеля (рукав с пластиковой изоляцией): 1 мм² ... 6 мм²
• Ширина: 28,6 мм
• ns Высота 15: 30,4 мм
• Высота NS 35/7,5: 32,4 мм
• Длина: 58,1 мм
