PWM 1HZ-150 кГц 3,3V-30 В TTL LCD XY-LPWM Генератор
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 133
Просматривая «PWM 1HZ-150 кГц 3,3V-30 В TTL LCD XY-LPWM Генератор», вы можете быть уверены, что данный товар из каталога «Принадлежности» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

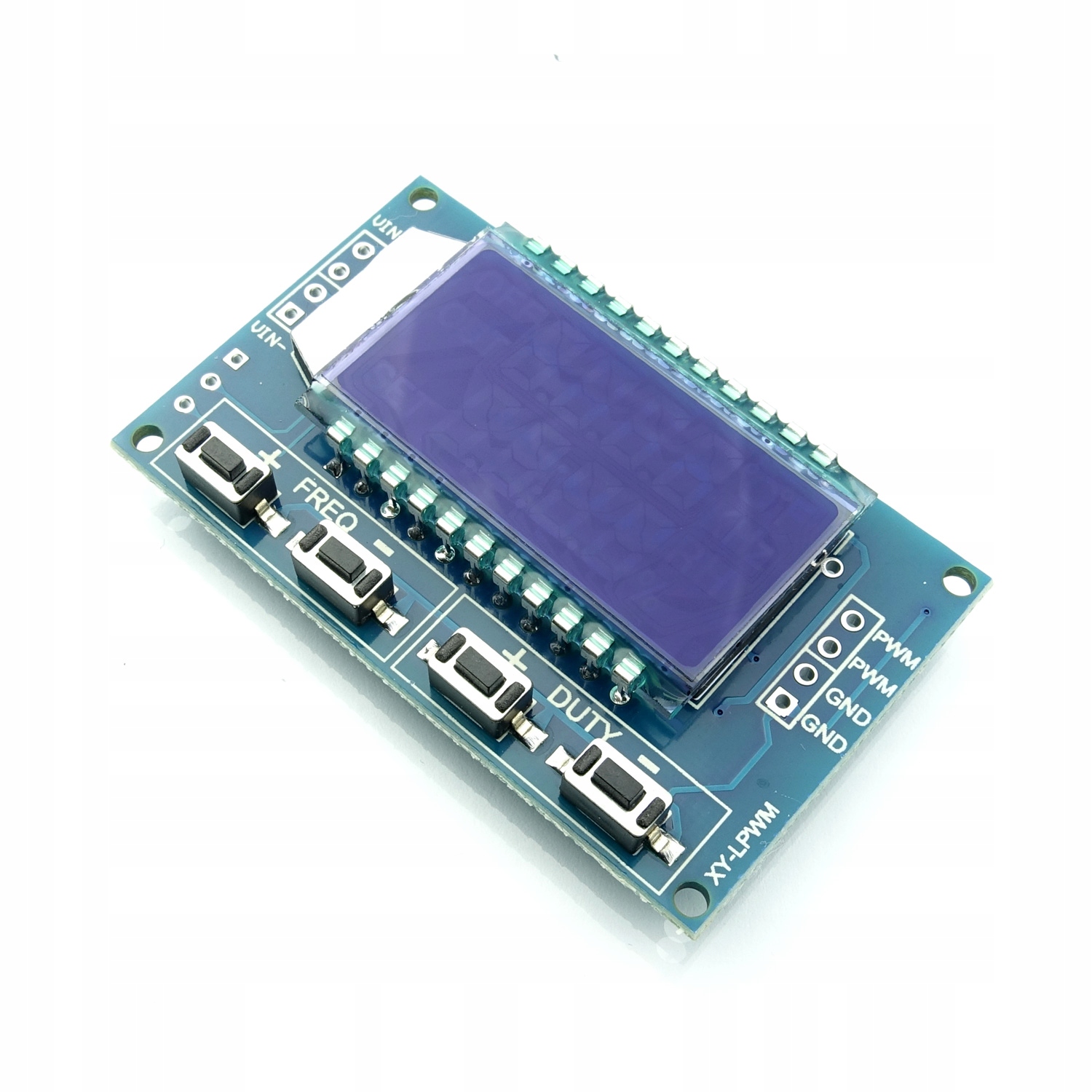

Генератор сигналов ШИМ с большим ЖК -дисплеем с подсветкой и удобной регулировкой. Работает в диапазоне 1 Гц - 150 кГц
имеет серийный разъем TTL для регулирования с использованием микроконтроллера
Благодаря этому можно контролировать светодиоды, двигатели и т. Д. ...
Питание в диапазоне от 3,3 В до 30 В - В зависимости от входного напряжения мы получаем ту же амплитуду выходного напряжения Спецификация:
- Напряжение мощности от 3,3 В до 30 В
- Рабочая частота 1 Гц - 150 кГц
- Регулируемые импульсные начинки от 0% до 100%
- Выходной ток 10-30 мА
- VPP: в зависимости от входного напряжения
- ЖК -дисплей с подсветкой
- Размеры 40 мм х 30 мм

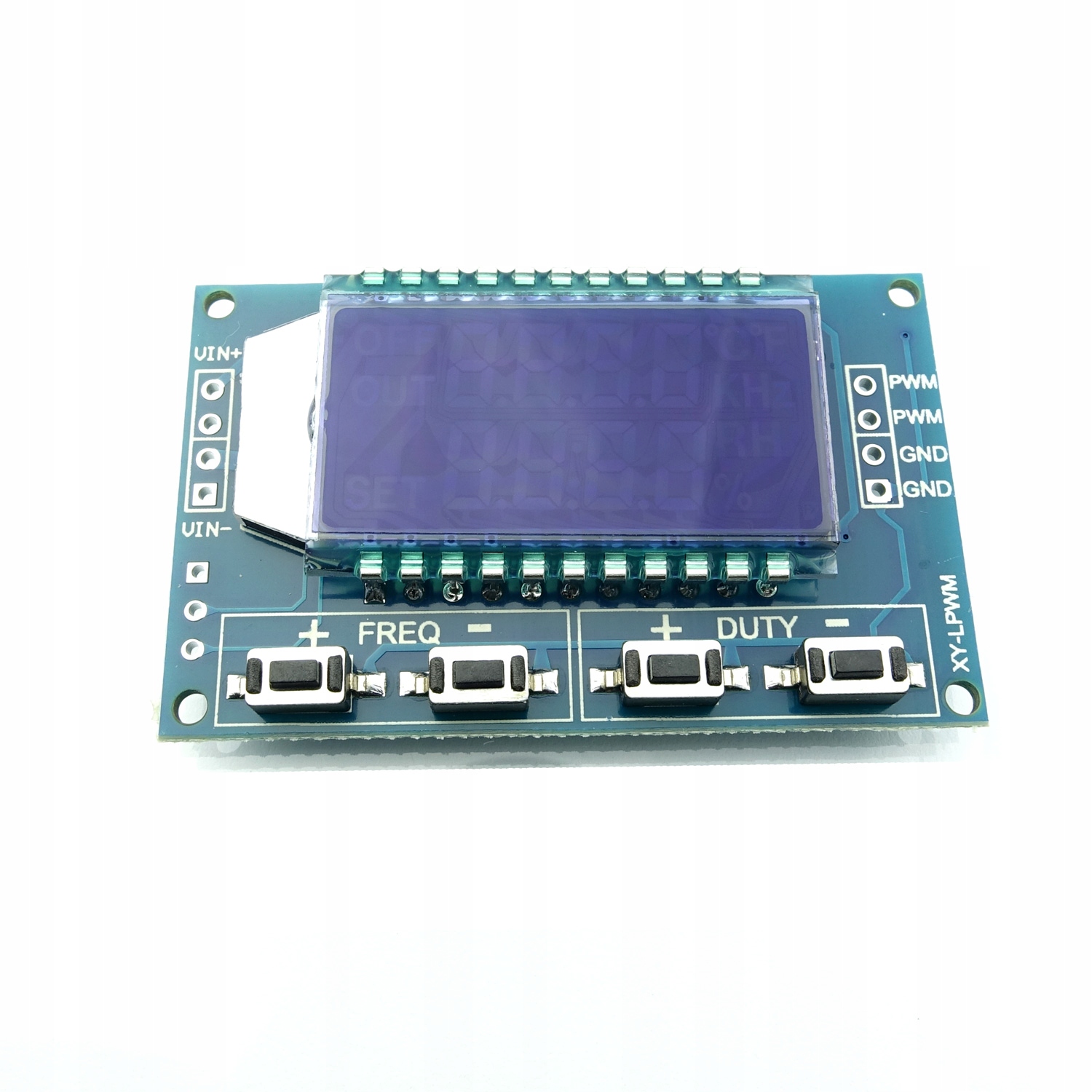

Инструкции:
Кнопка
freq: частота настройка;
обязанность: Импульсная настройка заполнения;
Кнопка +/- изменяет настройку выбранного значения

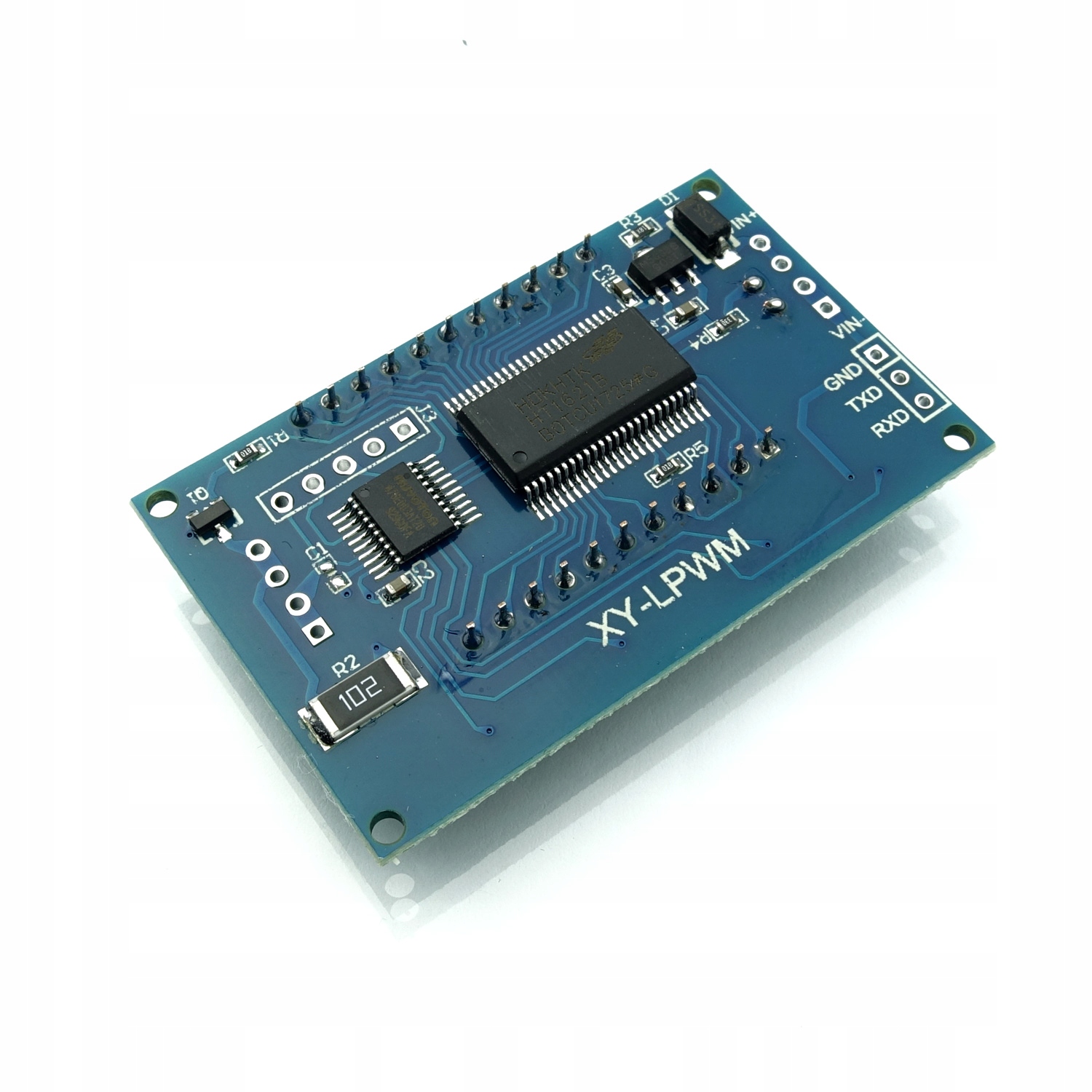

Управление через серийный порт:
Скорость связи: 9600 б.п.
биты данных: 8
остановить бит: 1
Проверьте цифру: нет
Управление потоком: нет
Настройки частоты ШИМ
f101: установленная частота составляет 101 Гц (от 001 до 999)
f1.05: установленная частота составляет 1,05 кГц (от 1,00 до 9,99)
f10.5: установленная частота составляет 10,5 кГц (от 10,0 до 99,9)
f1.0.5: установленная частота составляет 105 кГц (от 1,0,0 до 1.5.0)
2. Настройка заполнения
dxxx: установить рабочее цикл ШИМ на XXX: (от 001 до 100)
Пример D050, настройка заполнения 50%
3. Фон параметров
Отправить строку «Читать», чтобы прочитать настройку
Настройка успешно возвращает: вниз;
Установка Неудача возврата: осень
Генератор PWM 1HZ-150 кГц 3.3V-30 В TTL LCD XY-LPWM
