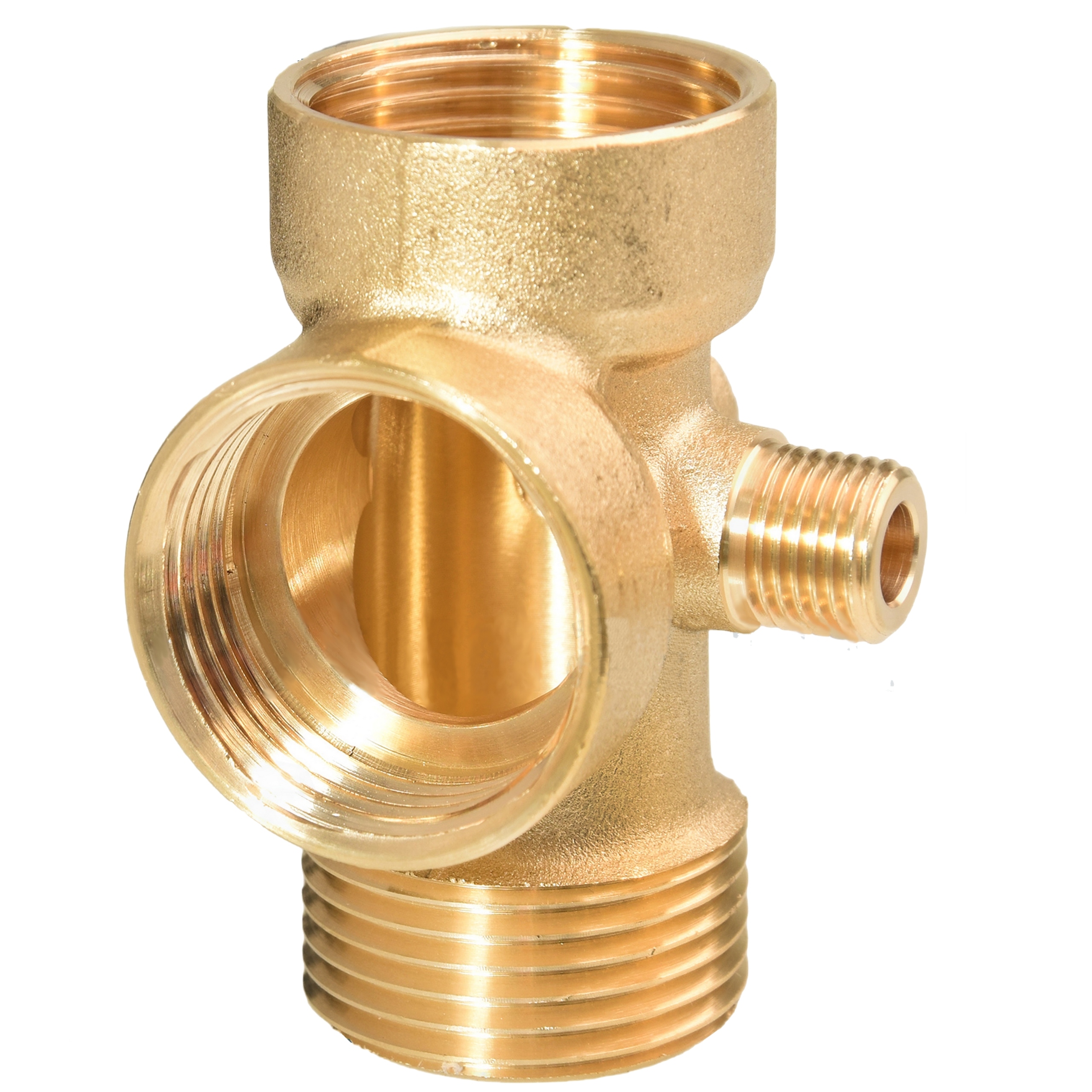

ПЯТИХОДОВОЙ ВЫПУСК ДАВЛЕНИЯ

Выходное отверстие представляет собой латунный элемент, облегчающий монтаж насоса и гидрофора.

Имеет 5 отверстий, что позволяет обеспечить прочное соединение элементов установки, не занимая много места. Подходит для насосов с диаметром подключения 1 дюйм.

Может использоваться для соединения компонентов в гидрофорных комплектах, где центральным элементом является погружной насос.

Технические данные:

✅Тип: пятиходовое выпускное отверстие

✅Техническое обслуживание: латунь

✅Всасывающий порт: 1" GZ

✅Выпускной порт: 1" GW

✅Соединение диаметр: 1" GW

✅Диаметр соединения: 1" GW

✅Диаметр соединения: 1" GW

Подключение к насосу (всасывающему, погружному): Оборудовано внешней резьбой диаметром 1 дюйм.

Нагнетательное соединение (для установки): Имеет внутреннюю резьбу диаметром 1 дюйм.

Подключение к баку: Используется внутренняя резьба диаметром 1 дюйм.

Подключение манометра: Имеет внутреннюю резьбу диаметром 1/4 дюйма.

Подключение реле давления: Оснащен внешней резьбой 1/4 дюйма.

Короче говоря, различные резьбы адаптированы для различных применений, таких как подключение к насосу, установке, резервуару, манометру и реле давления. Такая конструкция делает возможным универсальное использование в гидравлических системах.

Пример подключения

Штук диаметром 1 дюйм с внешней резьбой следует ввинчивать непосредственно в насос. Выпускной патрубок, расположенный на противоположной стороне, является выходом на установку. Для подключения бака через антивибрационный шланг используется перпендикулярный соединитель с внутренней резьбой. Остальные два отверстия имеют резьбу 1/4 дюйма и предназначены для установки манометра и реле давления. Стыки можно дополнительно загерметизировать клеем или другим способом.

В комплекте:

✅Пятиходовое сливное отверстие

✅Руководство пользователя на польском языке

✅Оригинальная упаковка

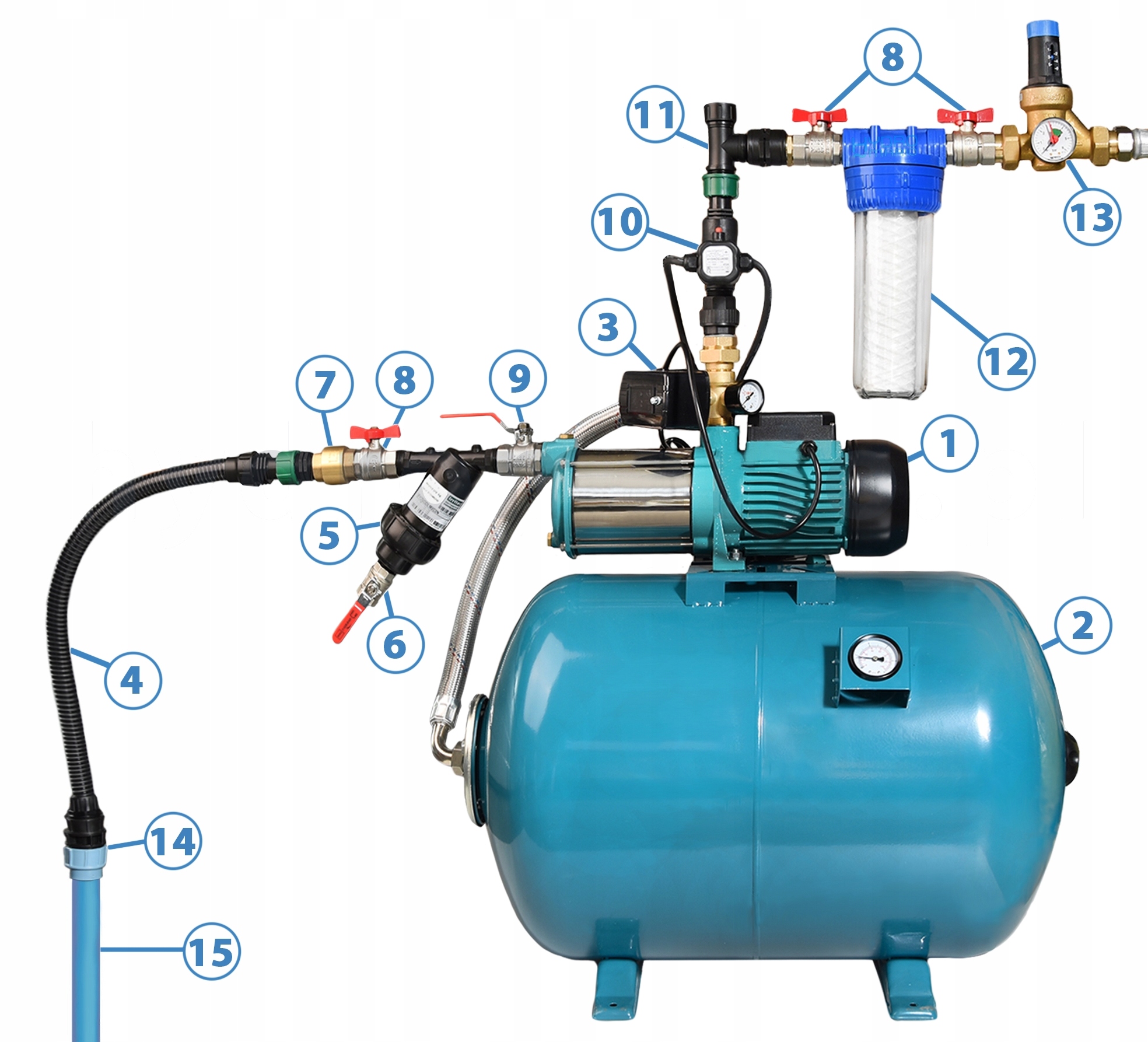

Примерная схема подключения гидрофорного комплекта
