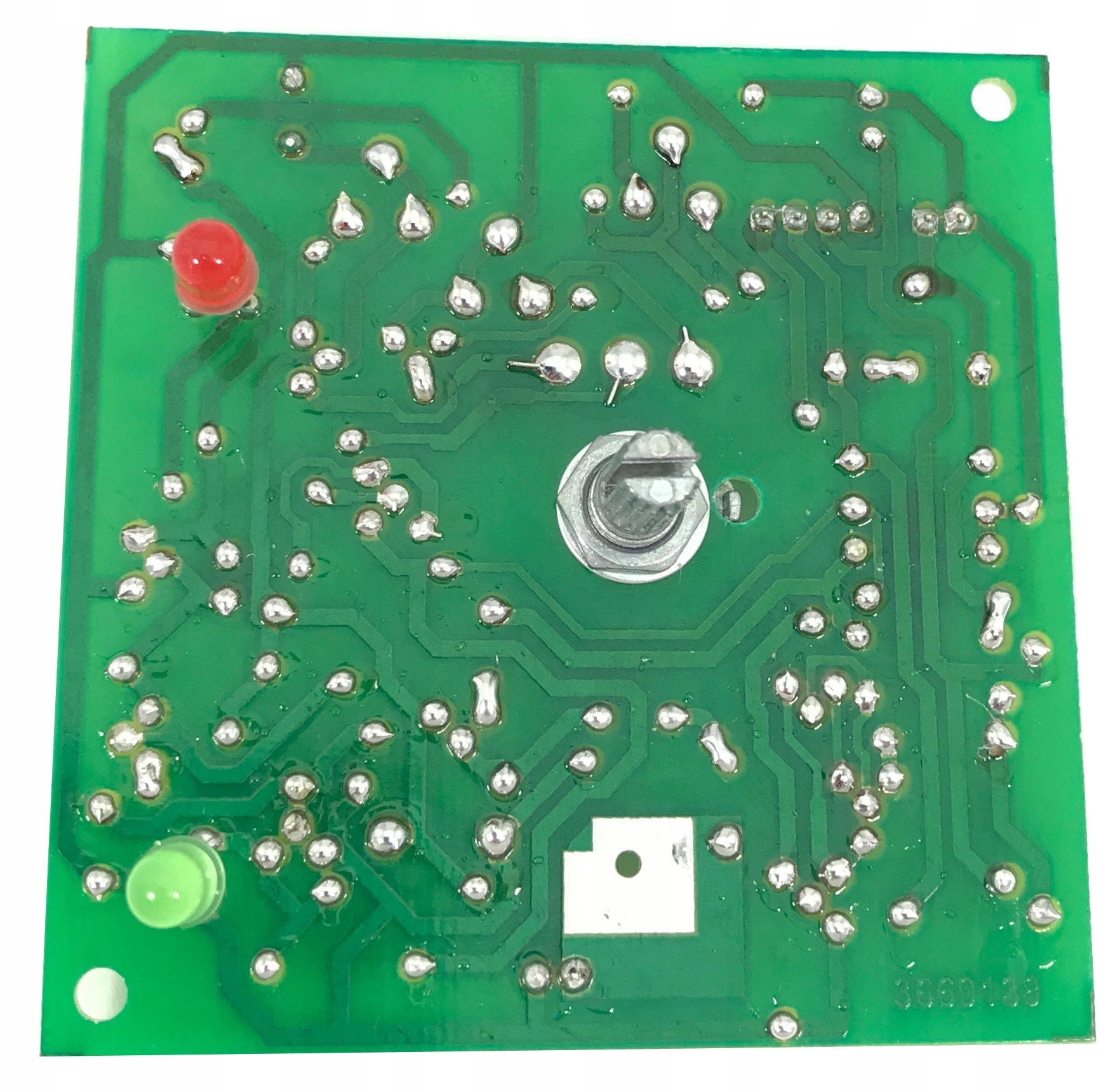

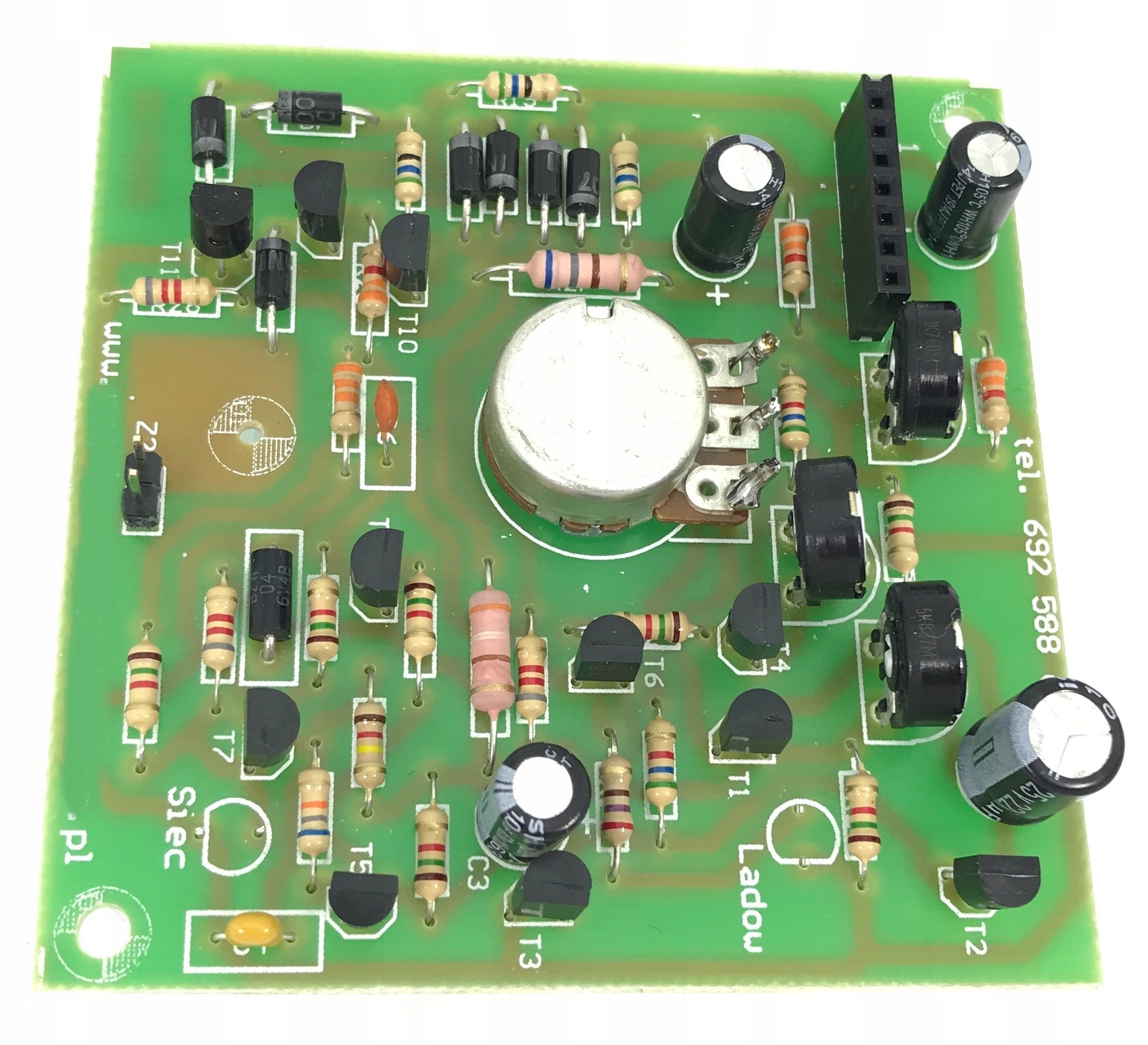

Привет, хороший клиент !!! Ремонт - это не только замена поврежденного элемента, но и анализ того, почему была ошибка, ищет слабые точки поврежденного компонента и поиск решений для исправления таких недостатков в будущем. Знания, полученные таким образом - позволили нам разработать наши собственные версии управляющих панелей , которые полностью совместимы с их оригиналами , но были лишены Слабые точки, Структурные дефекты или некоторые недостатки. Мы заменили слабые элементы, которые были повреждены, ввели различные типы фильтров и безопасности, и часто модуль был повторно назначен - полностью от взглядов - , что устройство наконец -то работает, как должно . Модули производятся на современных компонентах, что также имеет решающее значение в случае замены старых модулей, созданных несколько или нескольких десятков лет назад. Последующие фотографии показывают модернизированный контроллер замены, который мы предлагаем. Подробности всегда описаны с помощью данного устройства. b> Последующие компоненты ...

Иногда это так - что другой элемент поврежден, чем может казаться неопытный человек, также случается, что разловка более обширная - и без его определения и удаления - например, Замена самой пластины повредит новым, иначе устройство будет работать в течение короткого времени, а затем снова сломается

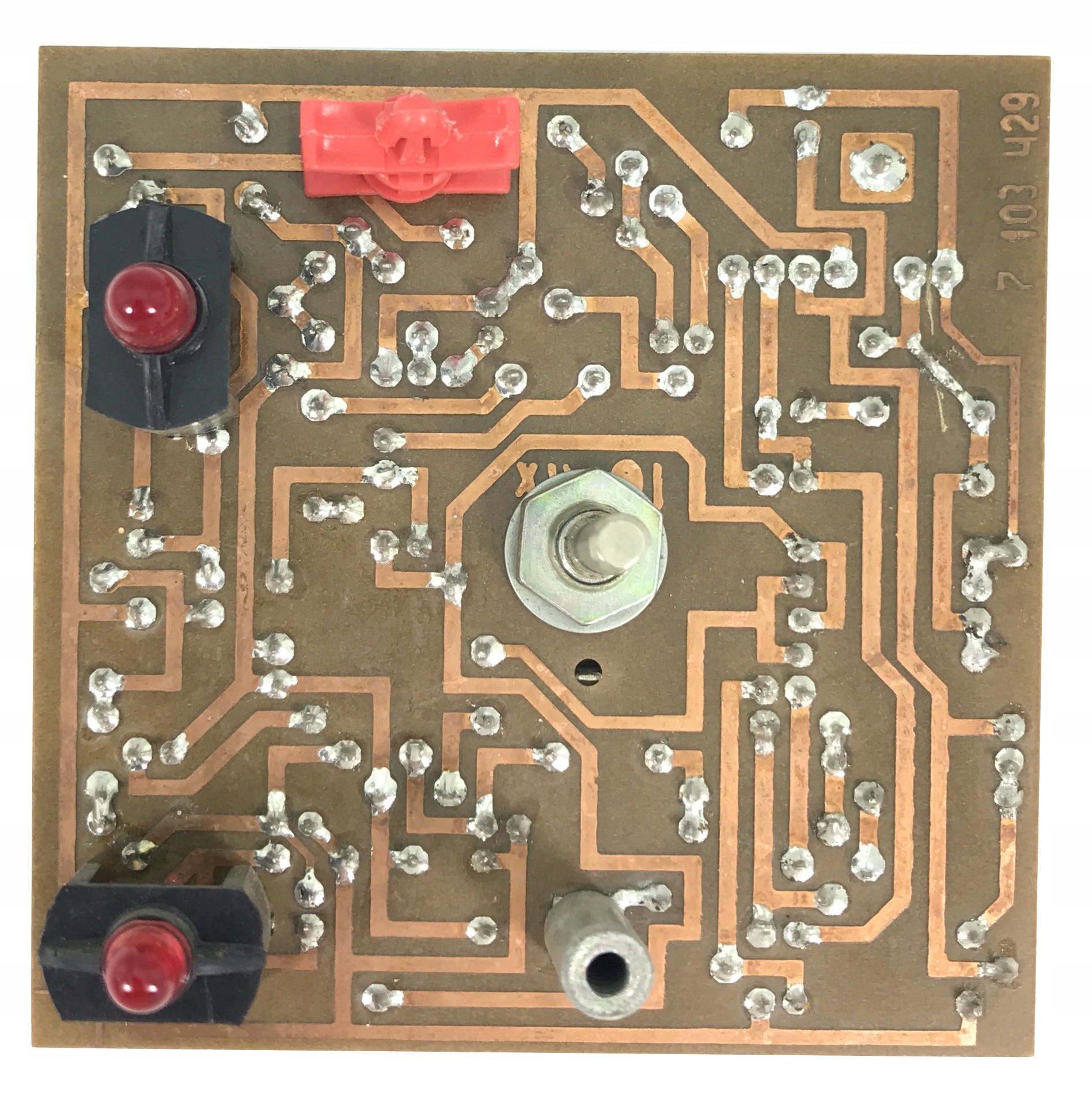

Ниже приведены фотографии оригинальной пластины, используемой в этой выпрямительнице. Это иллюстративные фотографии , которые не являются предметом этого предложения. размещен здесь для приблизительных целей

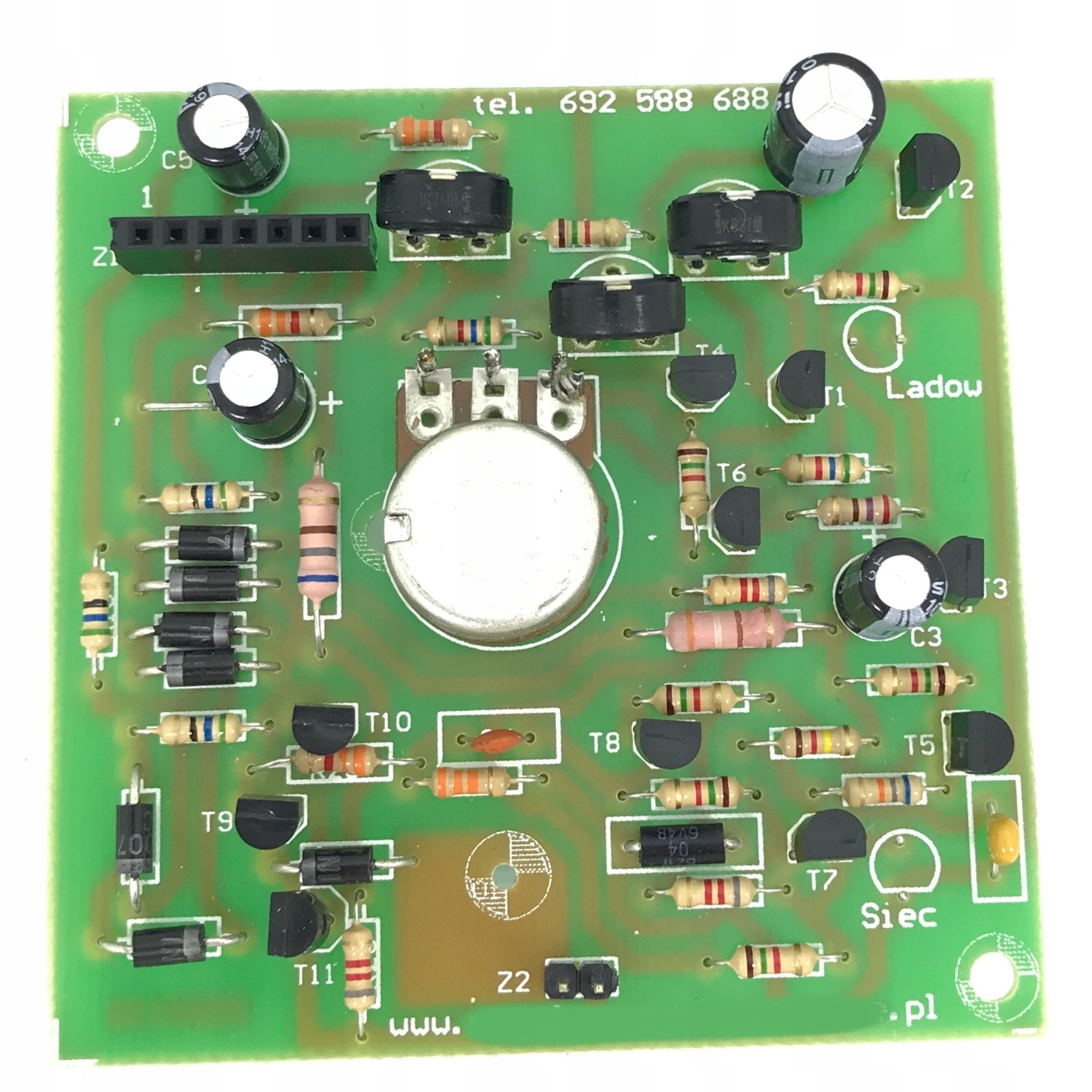

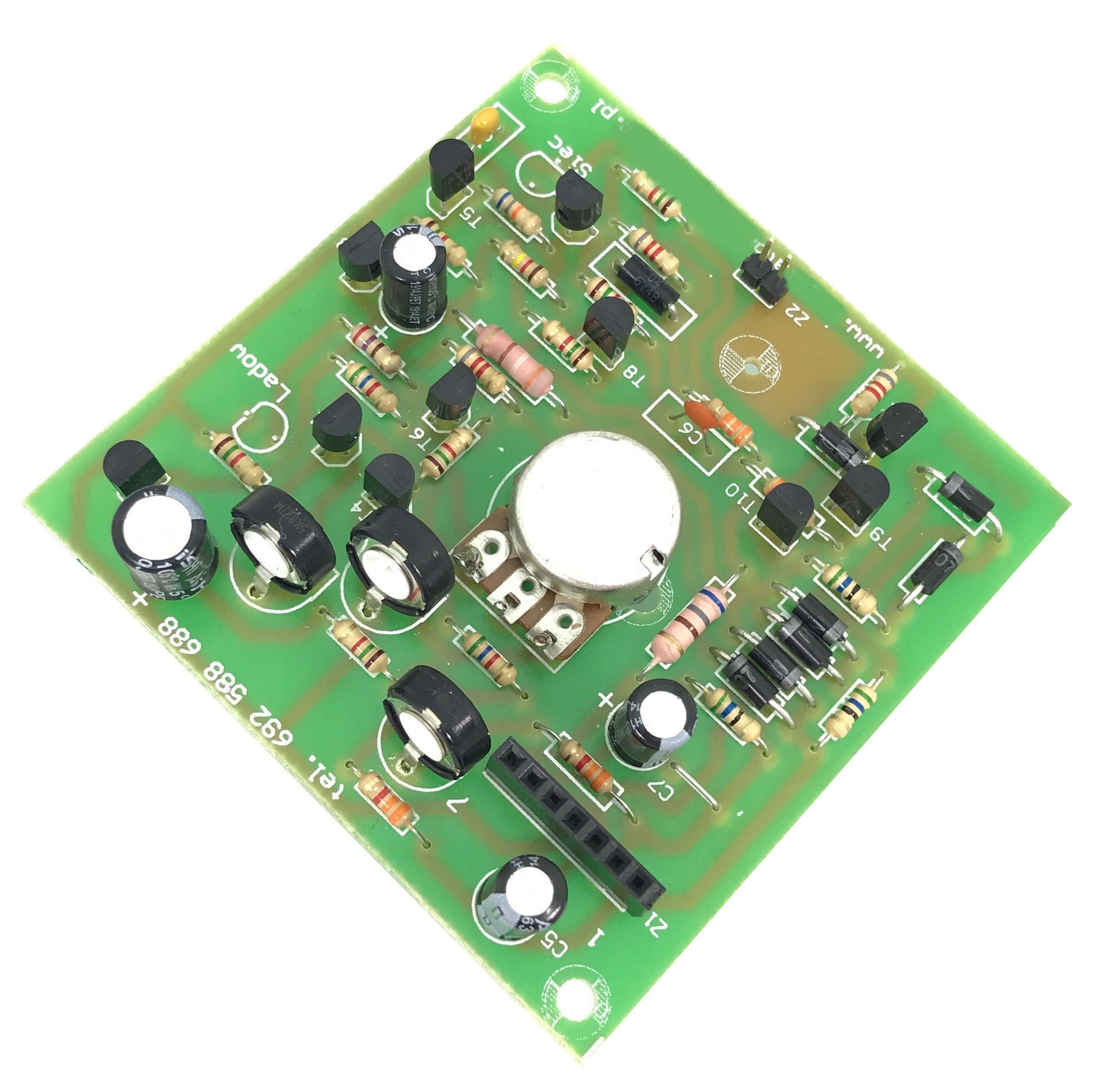

Объект предложения - замена панелей, показанных выше - современное выступление, о современных - общедоступных европейских компонентах (легко доступно в случае сбоя). Плитка, являющаяся предметом предложения, показана на фотографиях ниже и позже в описании

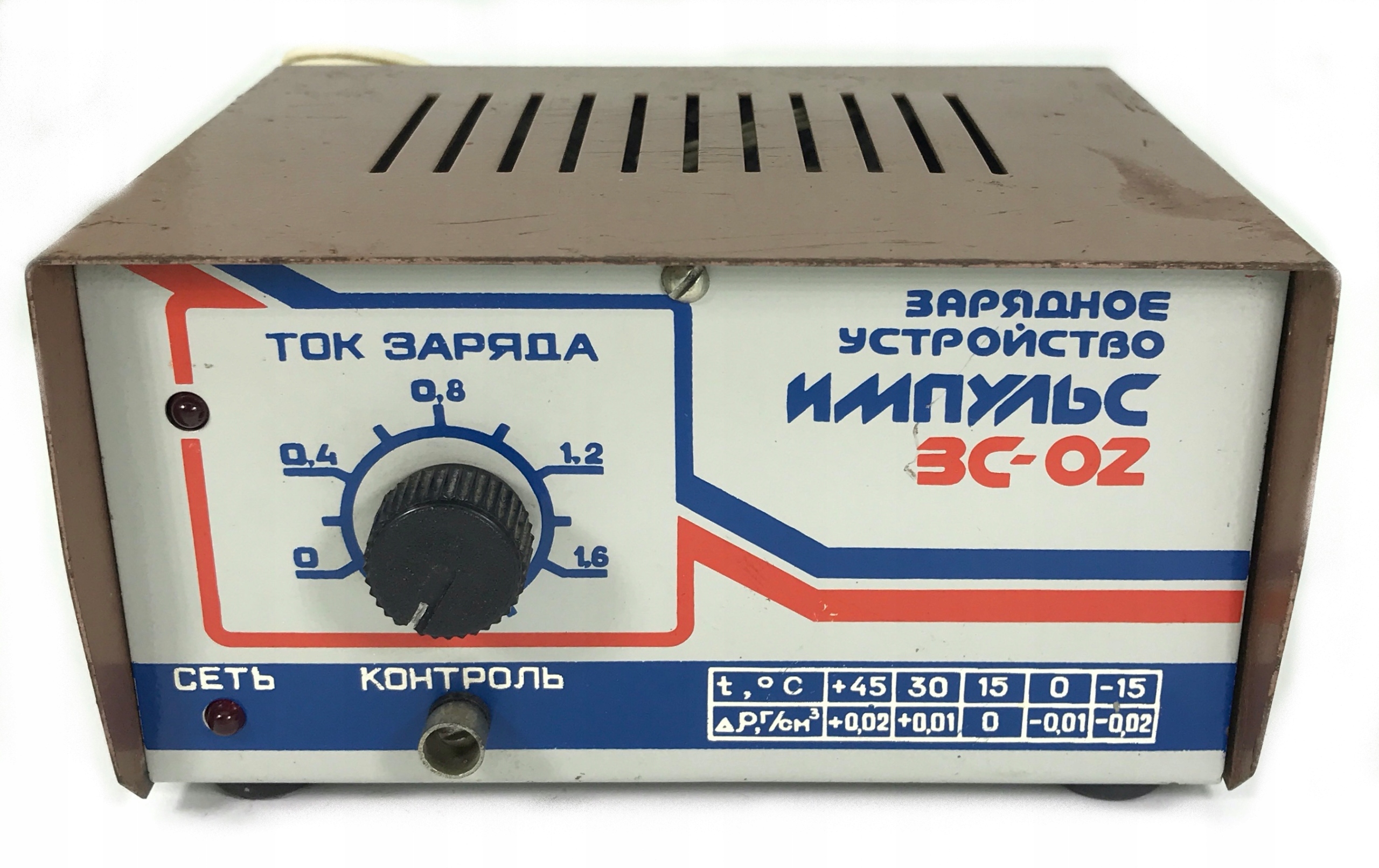

Плитка используется в выпрямителе, показанном на фотографии ниже (этот выпрямитель не является предметом этого предложения) . и требует некоторых знаний, так что при покупке нет никакой двусмысленности, и что потенциальный покупатель знает «что может» это оборудование » - я опишу в нескольких словах его работу. Режим не дает электроэнергию без подключенной батареи - так что - устойчивые к устойчивости к циркуту (просто не дает электроэнергию), это устойчиво также при изменении Из полюсов (преобразование плюса с недостатком) - тогда нет ничего плохого, также не так с стоянием! После того, как батарея подключена правильно, верхний светодиодный (зарядка) загорается. Устройство заряжает батарею током, как указано в ручке по шкале потенциометра

это часто случается - что кто -то не знает - как работает этот выпрямитель - и утверждает, что устройство сломано, и оно функционирует только вам нужно использовать его правильно ... кто -то может проверить ток на Вывод "Старый метод" потирает клей о себе - ничего не происходит, ничто не сверкает, соединяя лампу с выходом - и это не сияет ... так что простое вывод - сломанное устройство ...

И это чепуха ...

Этот выпрямитель не будет подавать электроэнергию другому приемнику, чем аккумулятор (помимо особого случая разъема «управление», о котором я не буду писать больше) ... после правильного подключения к аккумулятору (6V или 12V) - Верхний светодиод загорется - какие сигналы зарядки. Затем макет слегка слышат, что он работает (характерный тихий шум).

Потенциометр на передней стенке Мы устанавливаем необходимый ток зарядки (числа, описанные в масштабе - это ток, который будет зарядиться аккумулятором).

В случае этого устройства до 1,6А максимум. Кто -то может сказать это очень мало - да - это устройство для зарядки небольших батарей, поэтому низкая мощность (оно не требует излишне чрезмерного холостого хода - как это было в случае большого выпрямителя), это также будет «Идиот Устойчивый » - потому что в этом случае невозможно зарядить небольшую батарею электричеством, например, 10A - если у кого -то была такая сумасшедшая идея.

Пластина требует калибровки. Два регулировки потенциометров на пластине используются для установки диапазона регуляции основного потенциометра

- мы устанавливаем минимальный ток, который можно получить,

- Второй максимальный ток

Благодаря этому мы получаем правильное распределение тока на потенциометре - в соответствии с фактами

Регулирование должно быть сделано несколько раз - потому что изменение настроек одного потенциометра - влияет на значения, установленные на другой

Третий потенциометр используется для калибровки «баланса напряжения питания» - это настройка, которая устраняет толерантность элементов плитки и асимметрии асимметрии трансформатора - обычно устанавливается в среднем положении, и мы не вращаемся.

Плитка имеет размеры и расположение элементов в соответствии с оригиналом. Пластина привинчивается на два винта, из которых нижняя часть - рядом с Z1 - также контакт «Управление» - включает работу автоматизации

Следует отметить во время сборки - что этот винт изолирован от металлического корпуса - но он имеет электрическое соединение с пути вокруг отверстия

Потенциометр имеет ось с «современным» диаметром (6,3 мм) - современные ручки подходят, оригинальная советская ручка не подойдет

У нас также есть ручки, если это необходимо

Разъем на тарелке также соответствует оригиналу - просто поместите плагин (но внимание - не ставите его в противоположность - хотя это можно сделать) - вы должны обратить на него особое внимание >

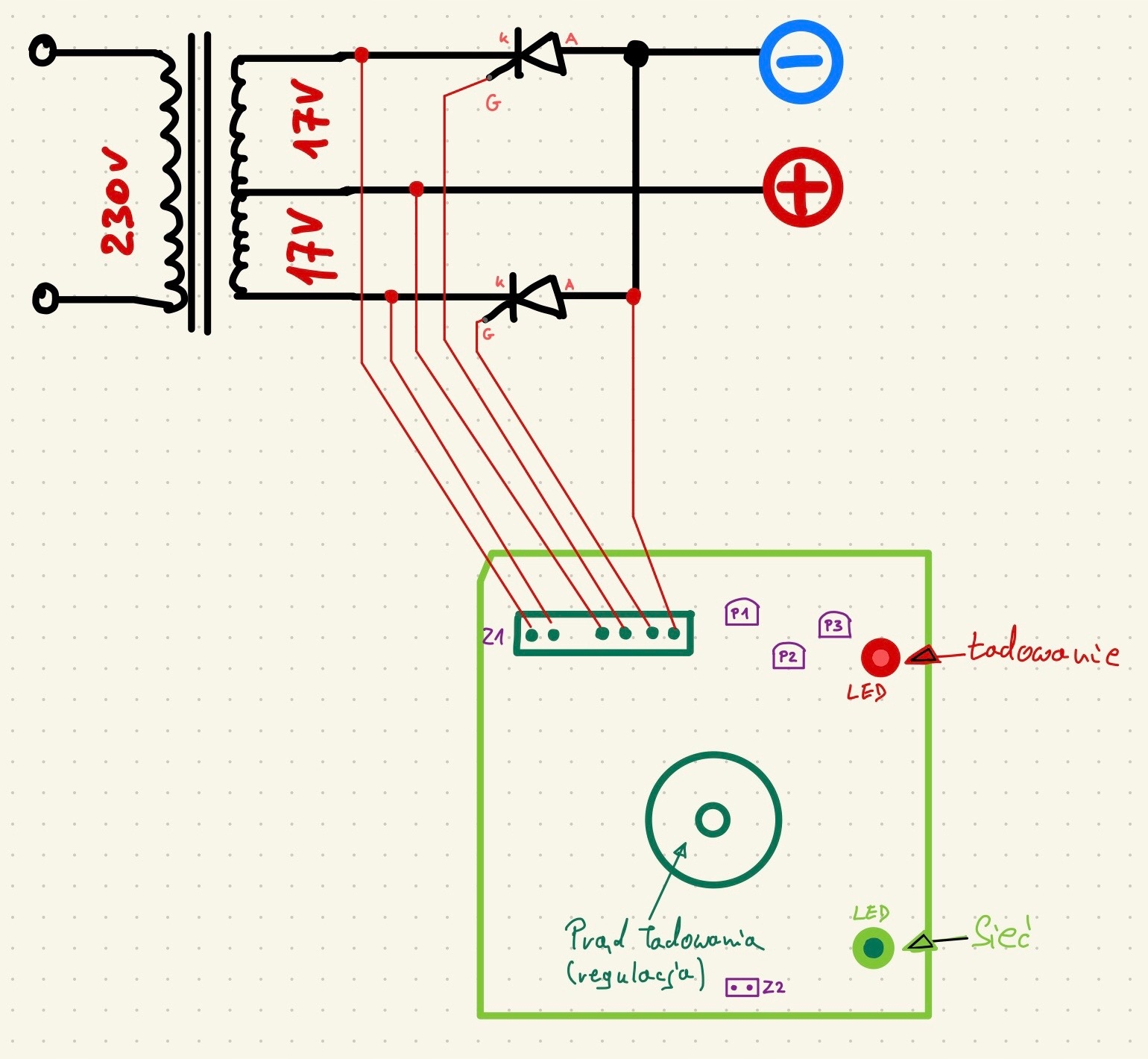

У нас также есть диаграмма подключения к плитку и диаграмма системы, необходимой для ее правильной работы - если кто -то хотел построить «реплику» такого выпрямителя

Скоро эти материалы будут размещены здесь

Я предлагаю не быть обескураженным тем фактом, что исходная система «дает только» 1.6a ... это связано с использованием трансформатора. b>, и - используя достаточно большой трансформатор питания - мы можем построить выпрямитель с любой высокой интенсивностью тока ... при сохранении всех преимуществ этого контроллера (стабилизация тока, защита)

Мы также имеем дело с ремонтом и регенерацией советских выпрямителей. У нас есть много запасных частей, управляющих панелей и т. Д.
