Оконный воздухоотводчик QAIR 101

• Автоматический воздухообмен в зависимости от разницы давления
• Плавное ручное регулирование
• Автоматические стабилизаторы потока

Технические данные:

Модель: QAIR 101

Размеры регулятора расхода: 399x26 мм

Максимальный расход воздуха: 33 м³/ч

Монтаж: ПВХ или деревянная фурнитура в верхней части окна

Цвет: Белый

В комплекте: QAIR Регулятор 100, внешний кожух ОКЗ 100, винты, заглушки

Подтвержденные характеристики: Национальная техническая экспертиза

Производитель: HARMANN

Применение

Основным назначением воздухоотводчиков QAIR является подача компенсационного воздуха в помещения в системах механической вытяжной вентиляции.

Вентиляторы QAIR допущены к использованию. для подачи воздуха в помещения, оборудованные самотечной, механической вытяжной или гибридной вентиляцией.

В зависимости от принципа действия воздухоотводчики могут работать как в системах с постоянным расходом, так и в системах, спроектированных с учитывать переменные потоки вытяжного воздуха (например, вытяжные решетки с гигроскопическим контролем или отдельные вытяжные вентиляторы). Их можно использовать в жилых домах, коллективных жилых домах (в том числе в гостиницах), общественных зданиях, офисах и хозяйственных постройках.

Для чего нужны оконные форточки?

Повышение требований к изоляции перегородок зданий, т.е. стен и окон в новых зданиях, а также термомодернизация старых зданий приводят к повышению герметичности и уменьшению обмена между помещениями. и наружный воздух. Без надлежащей системы вентиляции микроклимат в помещении ухудшается.

Отсутствие доступа свежего воздуха может привести к:

• Чрезмерному влажность в помещении - запотевание окон, появление черного налета (плесени и грибка) на стенах или потолке;
• Слишком мало кислорода - может вызвать гипоксию мозга, недомогание, тошнота, утомляемость;
• Накопление токсинов- выделяемых красками, мебелью, коврами, бытовой химией и углекислым газом (из выдыхаемого воздуха) внутри помещения.
< / ул>

Акустическая изоляция форточки

Проделывание отверстий в оконной конструкции снижает ее акустические свойства. При использовании воздухозаборника QAIR звукоизоляция сохраняется на уровне, близком к заводскому. Конструкция диффузора устраняет широкий спектр частот, позволяет наслаждаться тишиной внутри помещений.

Акустическая изоляция диффузора в положении:

Способ установки

Вентиляторы QAIR предназначены для установки в пластиковые или деревянные окна. Монтаж предполагает выполнение фрезерным станком горизонтальной вентиляционной прорези в верхней части окна с размерами и формой, как показано на чертеже. Диффузор крепится винтами.

Насадка, направляющая приходящий поток воздуха, должна быть направлена ​​вверх, чтобы холодный воздух, поступающий снаружи, смешивался с теплым воздухом под потолком и не вызывал переохлаждения вентилируемых помещений.

Расположение воздухоотводчика не должно затруднять открывание или наклон окна (в случае поворотно-откидных окон). Оптимальное место для установки – посередине оконной створки или ближе к той стороне, на которой крепится ручка. Монтаж слишком близко к петлям может привести к повреждению форточки и стены.

Проделав отверстия снаружи окон, установите штатный капот с помощью саморезов. Установите регулятор изнутри.

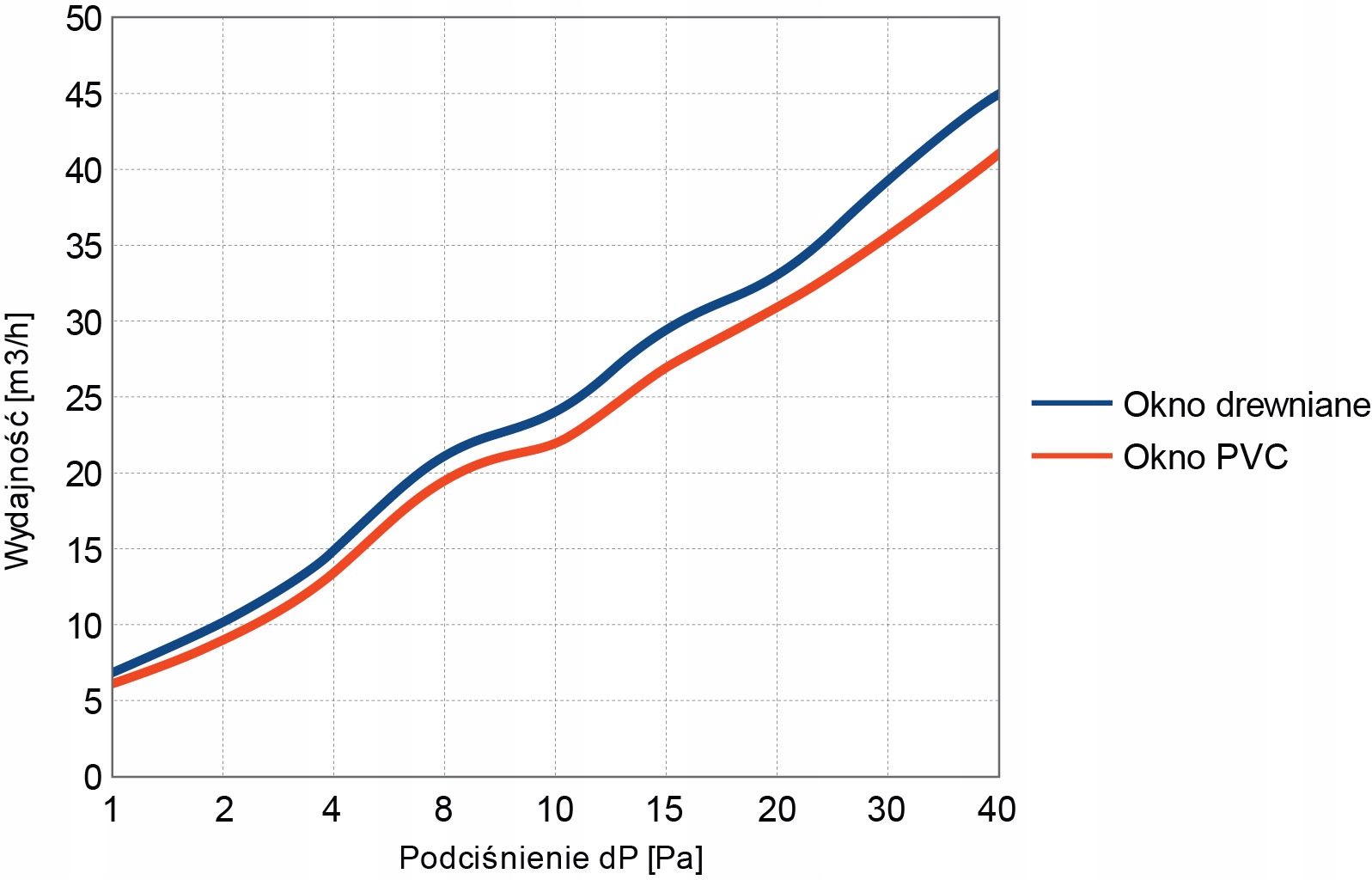

Входная мощность

для открытой ручной заслонки по размерам отверстий в деревянной раме:

А) 110-100 -110 x 10 мм

• При разнице давления снаружи и внутри здания dP= 20 Па эффективность 33 м³/ч ;
• Для dP= 10 Па эффективность составляет 24 м³/ч;

B) 114-100 -114 x 10 мм

• Для dP= 20 Па эффективность составляет 33 м³/ч;
• Для dP= 10 Па эффективность составляет 27 м³/ч.

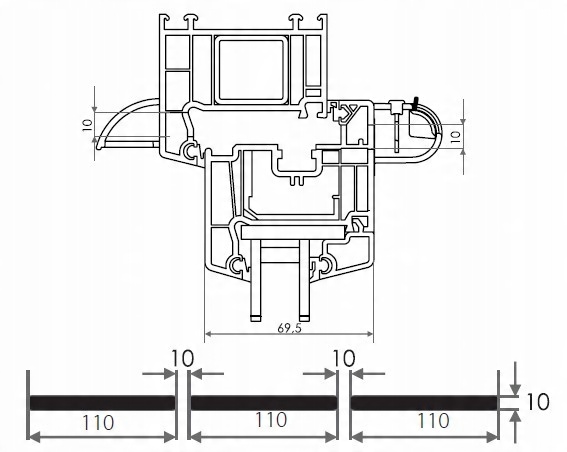

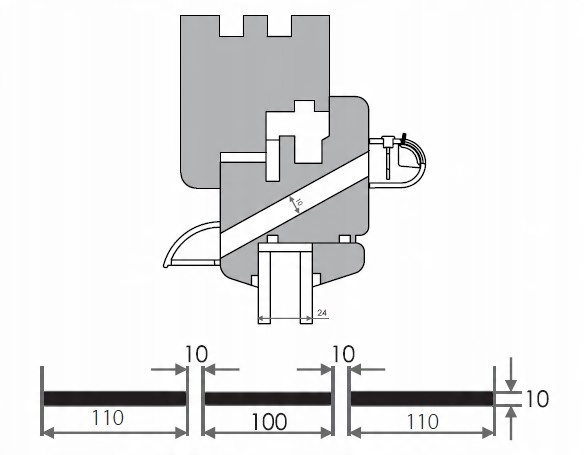

Сборочные разрезы

с указанием размеров проемов в столярных изделиях

ВНИМАНИЕ! В деревянных столярных изделиях отверстия следует делать с наклоном наружу под углом 12

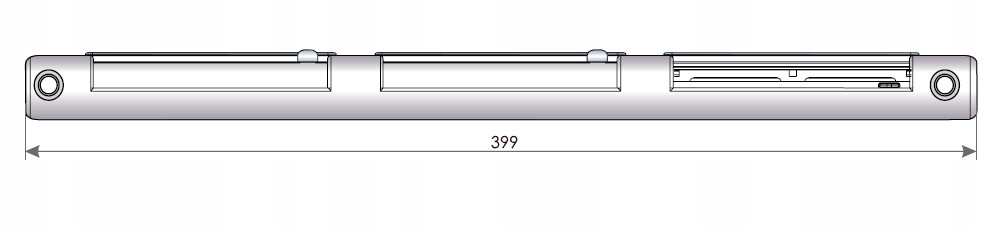

Размеры регулятора

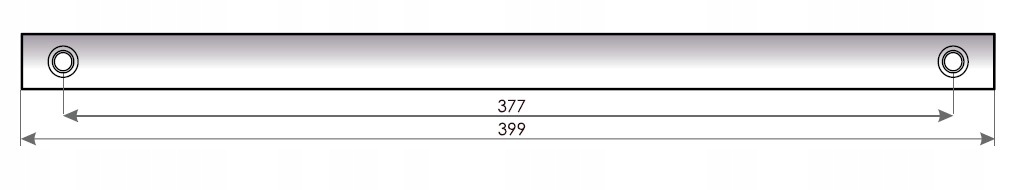

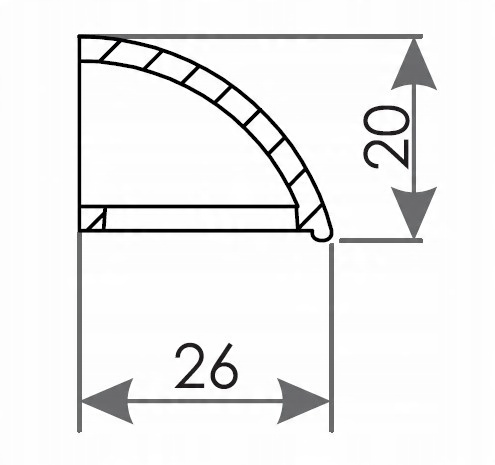

Размеры внешнего капюшона
