Радіатор для 3-фазних SSR напівпровідникових реле. 100А ... 150А
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 1
Приобретая «Радіатор для 3-фазних SSR напівпровідникових реле. 100А ... 150А» данный товар из каталога «Модули и соединители полупровода.» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

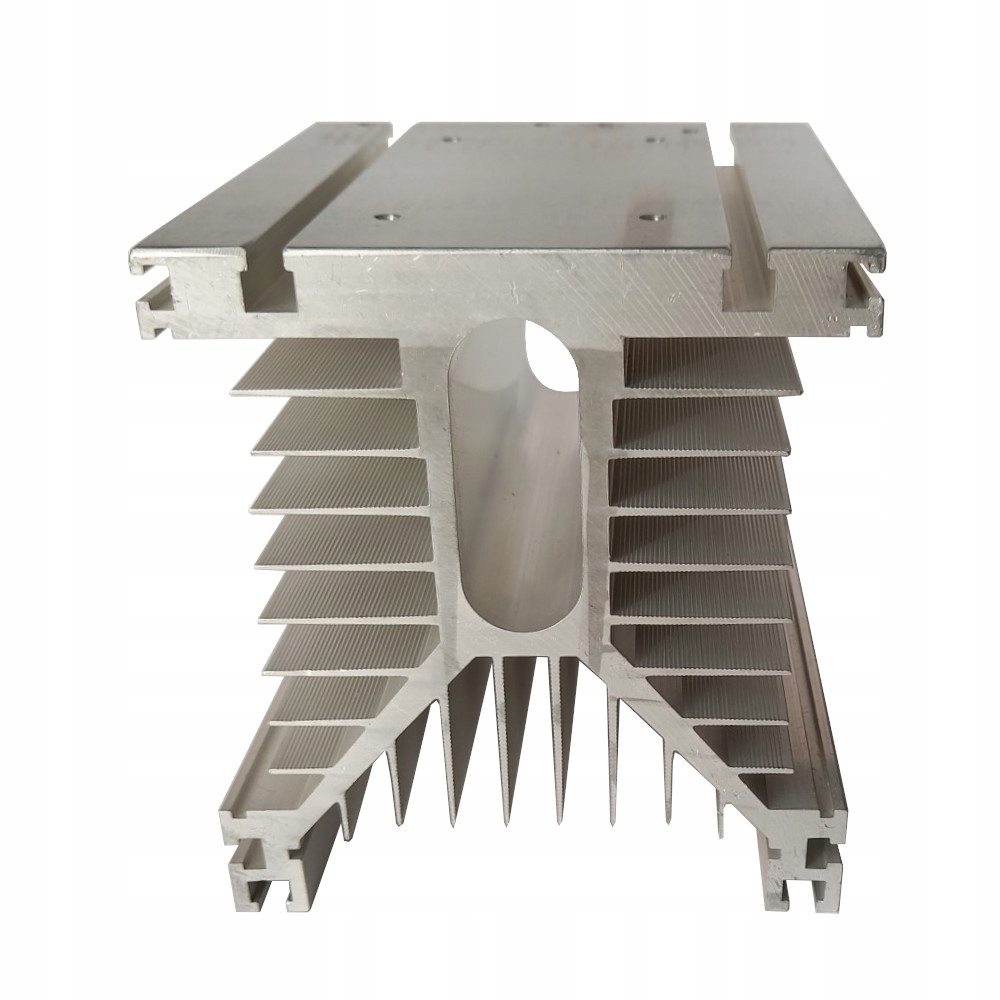

Алюминиевый радиатор для охлаждения нагруженных твердотельных реле/трехфазных полупроводниковых контакторов SSR с максимальным током 100А/120А/150А.
Для нагрузок выше 10 % от максимального тока нагрузки твердотельных реле рекомендуется использовать дополнительный радиатор. Снижение температуры на 10°C удваивает ожидаемый срок службы твердотельных реле - это означает, что температура полупроводниковой структуры оказывает наибольшее влияние на долговечность реле. Температура ТТР на радиаторе не должна превышать 60 градусов С.
Технические параметры:
- размеры основания реле: 150 х 125 мм,
- >размеры основания для крепления радиатора: 150 х 125 мм,
- расстояние между резьбовыми отверстиями для крепления твердотельного реле: 92 х 48 мм,
- рейка для крепления радиатора к монтажной пластине: расстояние 108 мм , ширина выреза: 5,5 мм (под крепежные винты М5),
- высота радиатора: 135 мм,
- вес: 1750 г,
- за счет большого веса и габаритов - нет возможности монтажа на рейку DIN35.
На других наших аукционах вы, среди прочего, найдете: зажимы для ленты DIN35, полупроводниковых реле SSR и полупроводниковых регуляторов мощности SSR с максимальными постоянными токами нагрузки 100 А / 120 А / 150 А в трехфазном режиме.
Это очень большое реле обеспечит достаточное охлаждение твердотельных реле мощностью до 350 Вт. мощности тепловых потерь. Нет необходимости устанавливать дополнительные охлаждающие вентиляторы. Однако, если (например, из-за установки в небольшой корпус) тепловые условия приводят к нагреву радиатора выше 60 градусов Цельсия - мы предлагаем вентиляторы Sunon с монтажными отверстиями, подходящими для этого радиатора - быстрая и беспроблемная установка с помощью винтов М4 в четырех готовых вариантах. - Сделаны резьбовые отверстия для крепления радиатора - мы посоветуем вам подходящий тип вентилятора 230 В переменного тока. После установки ТТР рекомендуется проверить температуру полностью нагруженного проводящего элемента (например, с помощью точного сенсорного термометра или бесконтактного пирометра) — временно проще всего прикоснуться к радиатору рукой — если есть возможность. держим элемент в руке - его температура не превышает 60 градусов по Цельсию - но если возникнет ощущение "голения" и придется "отпустить" радиатор - нужно подумать о лучшей естественной вентиляции (корпус большего размера) или механический вентилятор или кондиционер распределительного устройства. Оптимальной для элементов ССР является температура до 60 градусов С. Более высокие температуры могут снизить долговечность полупроводниковой конструкции, а в крайних случаях даже вызвать перегрев и, как следствие, термическое повреждение.
Мы будем рады ответить на любые технические вопросы. Оказываем техническую поддержку при подборе элементов, а также консультации при сборке/параметризации/эксплуатации.
