Радиатор для 3-фазных полупроводниковых твердотельных реле. 80А...120А
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 2
Просматривая «Радиатор для 3-фазных полупроводниковых твердотельных реле. 80А...120А», вы можете быть уверены, что данный товар из каталога «Модули и соединители полупровода.» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

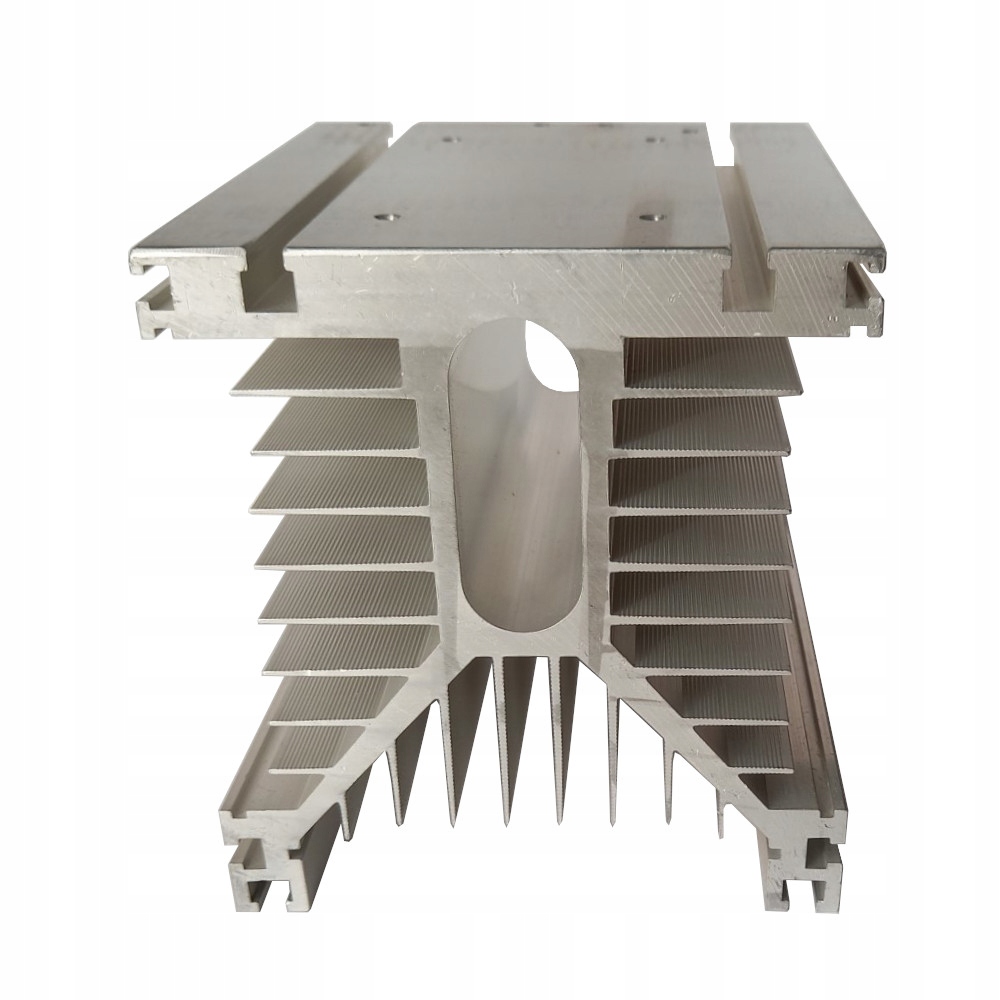

Алюминиевый радиатор для охлаждения нагруженных твердотельных реле/трехфазных полупроводниковых контакторов SSR с максимальным током 80А/100А/120А.
Для нагрузок выше 10 % от максимального тока нагрузки твердотельных реле, рекомендуется использовать дополнительный радиатор. Снижение температуры на 10°C удваивает ожидаемый срок службы твердотельных реле - это означает, что температура полупроводниковой структуры оказывает наибольшее влияние на долговечность реле. Температура ТСР на радиаторе не должна превышать 60 градусов С.
Технические параметры:
- размеры основания реле: 110 х 125 мм,
- >базовые размеры крепления радиатора: 110 х 125 мм,
- расстояние между резьбовыми отверстиями для крепления реле SSR: 92 х 48 мм,
- рейка для крепления радиатора к монтажной пластине: расстояние 108 мм, ширина выреза: 5,5 мм (под крепежные винты М5),
- высота радиатора: 135 мм,
- вес: 1300г,
- в связи с большим весом и габаритами - нет возможности монтажа на DIN35 рейку.
На других наших аукционах вы, среди прочего, найдете: зажимы для ленты DIN35 и полупроводниковых реле SSR и полупроводниковых регуляторов мощности SSR с максимальными постоянными токами нагрузки 80А...120А 3-FAZ.
Это большое реле обеспечит достаточное охлаждение твердотельных реле, рассеивающих мощность до 250 Вт. Мощность теплопотерь. Нет необходимости устанавливать дополнительные охлаждающие вентиляторы. Однако, если (например, из-за установки в небольшой корпус) тепловые условия приводят к нагреву радиатора выше 60 градусов Цельсия - мы предлагаем вентиляторы Sunon с монтажными отверстиями, подходящими для этого радиатора - быстрая и беспроблемная установка с помощью четырех готовых винтов М4. - Сделаны резьбовые отверстия для крепления радиатора - мы посоветуем вам подходящий тип вентилятора 230 В переменного тока. После установки ТТР рекомендуется проверить температуру полностью нагруженного проводящего элемента (например, с помощью точного сенсорного термометра или бесконтактного пирометра) — временно проще всего прикоснуться к радиатору рукой — если есть возможность. держим элемент в руке - его температура не превышает 60 градусов С - но если возникнет ощущение "голения" и придется "отпустить" радиатор - нужно подумать о лучшей естественной вентиляции (корпус большего размера) или механический вентилятор или распределительное устройство кондиционирования воздуха. Температура до 60 градусов С оптимальна для элементов ССР. Более высокие температуры могут снизить долговечность полупроводниковой конструкции, а в крайних случаях даже вызвать перегрев и, как следствие, термическое повреждение.
Мы будем рады ответить на любые технические вопросы. Оказываем техническую поддержку при подборе элементов, а также консультации при сборке/параметризации/эксплуатации.
