РАДІО 40M CW QRP Рація Pixie з корпусом
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 19
Оплачивая «РАДІО 40M CW QRP Рація Pixie з корпусом» данный товар из каталога «Монтажные комплекты», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.
РАДИО 40M CW, коротковолновое
Передатчик QRP Pixie
Приемник 7,023–7,026 МГц

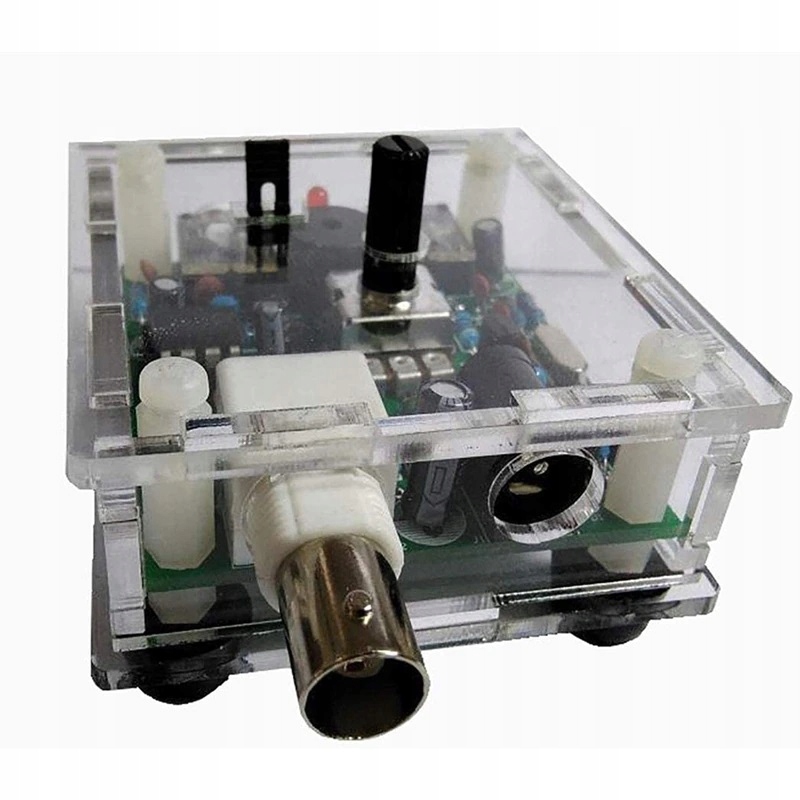

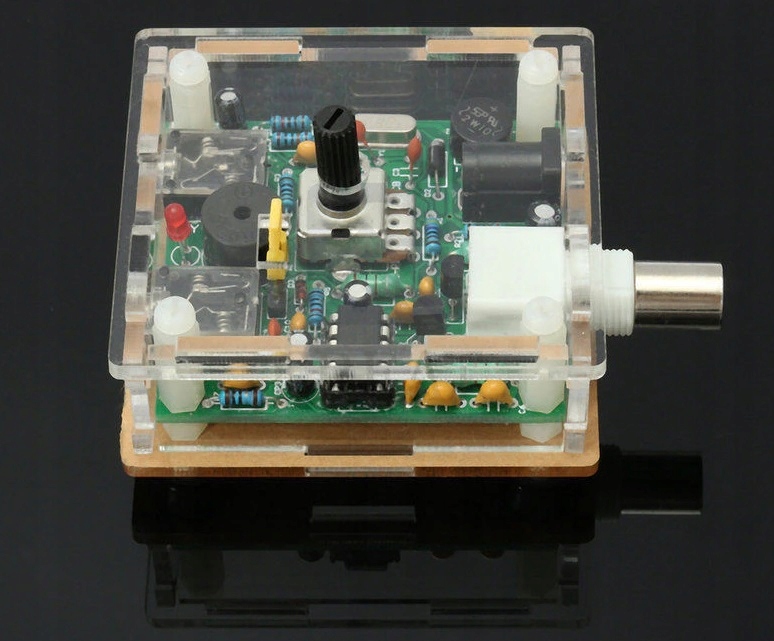

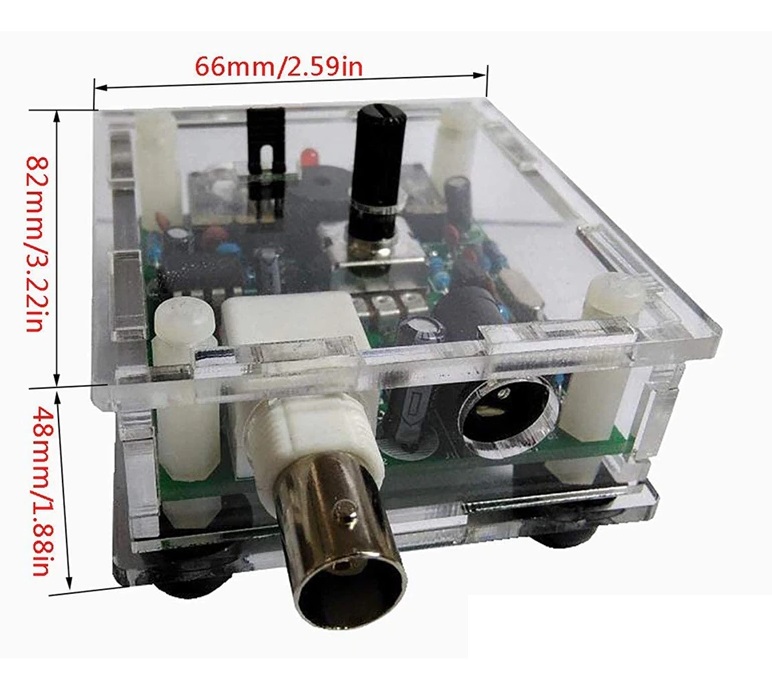

В корпусе из плексигласа.

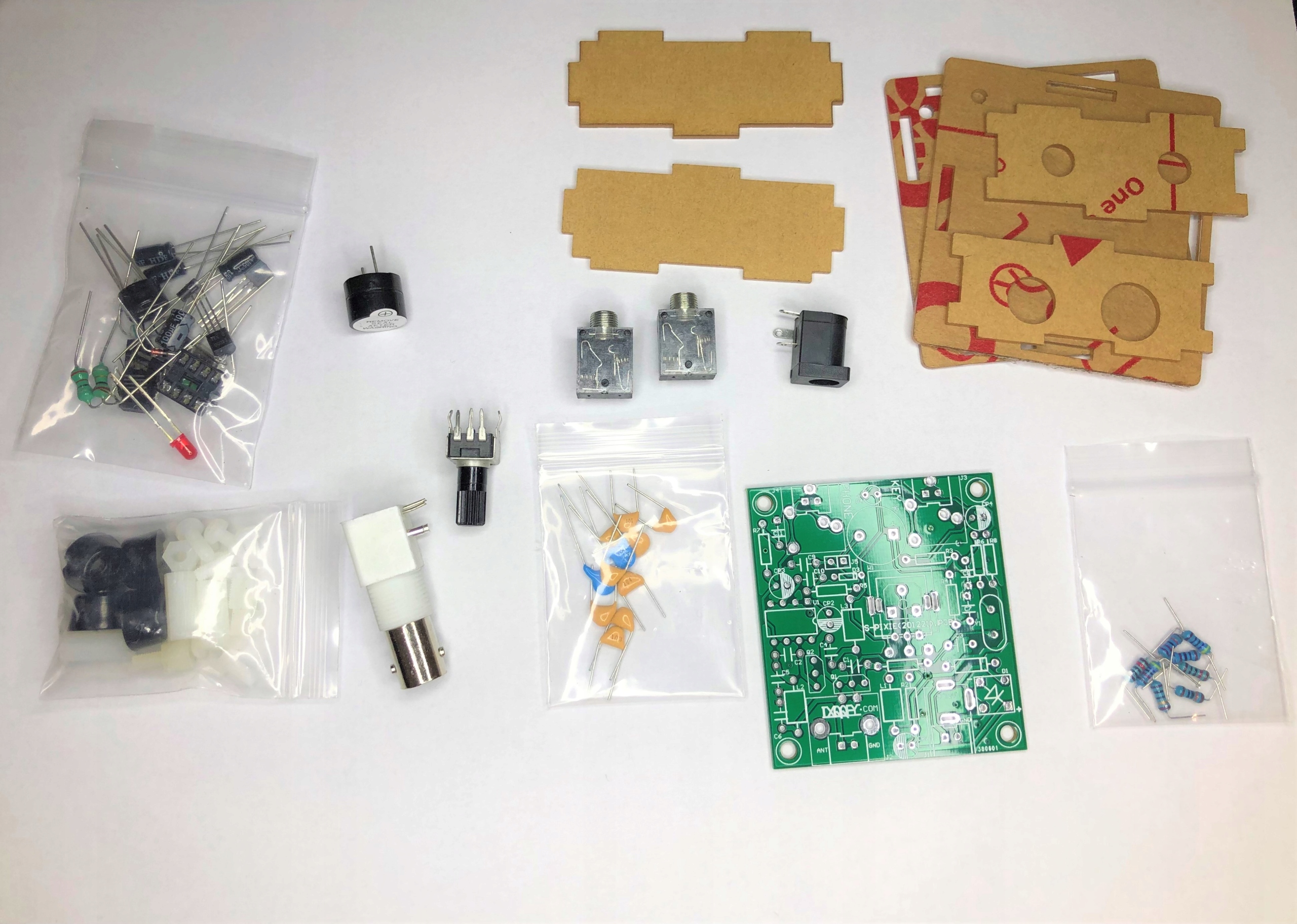

Система для самостоятельной сборки, пайки.
Сложность системы: Средняя Легкая, время сборки 120 минут.
Передатчик-приемник малой мощности, хорошее качество приема, четкий код.
Технические параметры:
Питание: 9 В-14 В постоянного тока

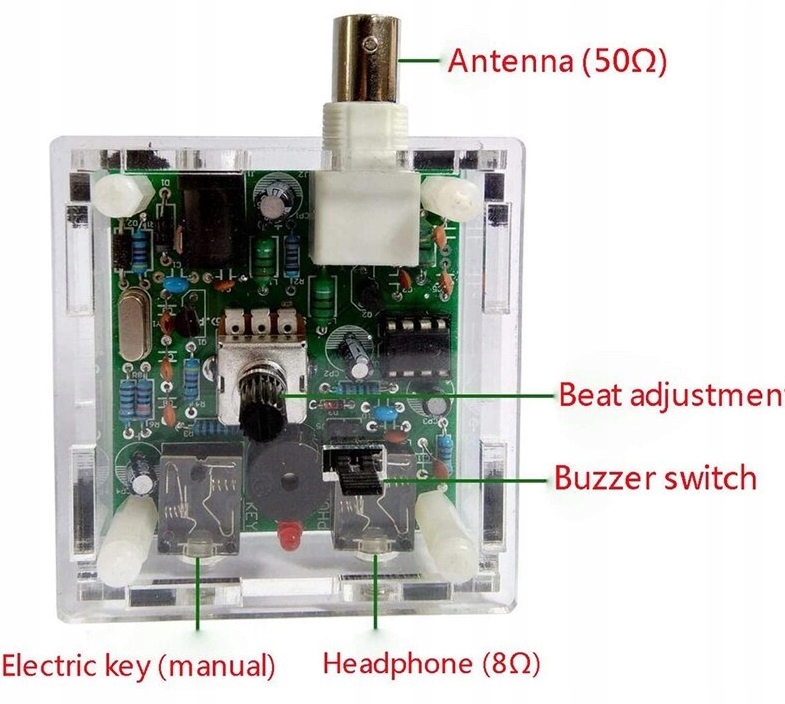

Антенна : 50 Ом, несимметричный.
Ток покоя: 10 мА при 9 В.
Мощность передачи: 0,8 Вт при 9 В, 1,2 Вт при 12 В.
Диапазон частот: 7,023 МГц. , получаем 7,023-7,026МГц (кристалл 7,023МГц)
Инструкция:

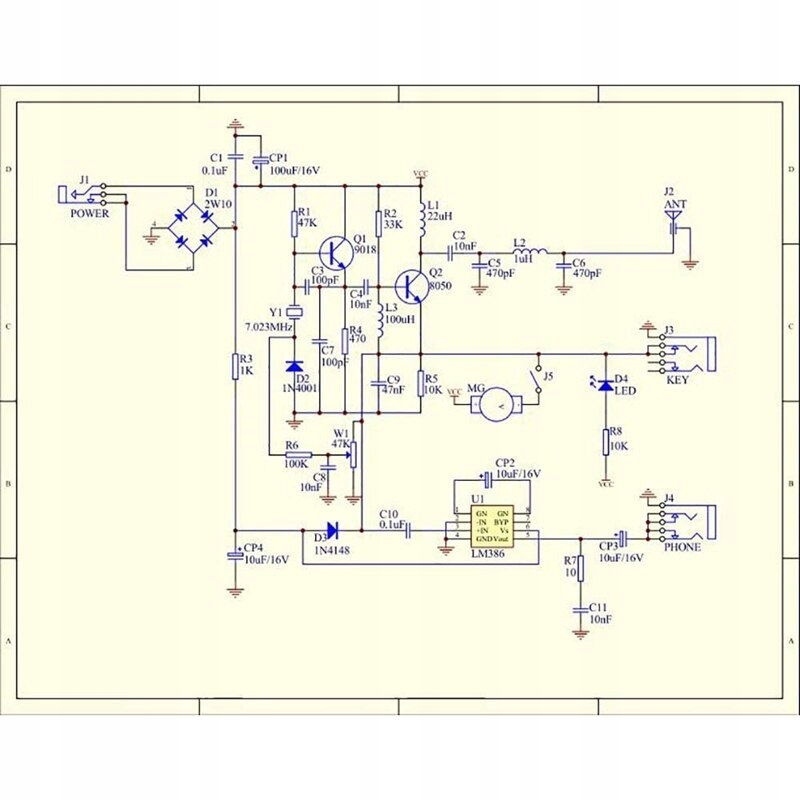

Схема сборки системы напечатана на доске. Необходимо обратить внимание на полярность в случае таких элементов, как конденсаторы, диоды, транзисторы. В случае со светодиодами более длинная ножка – это плюс +, у большинства элементов параметры описаны на корпусе. Резисторы могут иметь полосовую маркировку, их сопротивление и допуск можно прочитать с помощью калькуляторов, доступных в Интернете, или измерить с помощью мультиметра. Порядок сборки обычно произвольный, в зависимости от планировки, сначала собираем самые мелкие элементы.
