ДВОЙНОЙ НАКЛОННЫЙ ВЫКЛЮЧАТЕЛЬ С РАДИОПЕРЕДАТЧИКОМ ДЛЯ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ РЕЛЕ И РОЗЕТКАМИ СКРЫТОГО МОНТАЖА

☑️ СИМВОЛ Умного Дома ORNO: OR-SH-1751

✔️ Устройство предназначено для дистанционного управления беспроводными встраиваемыми выключателями и розетками и подключенными к ним электроприборами.

✔️ Выключатель имеет встроенный радиопередатчик, работает на частоте 433,92 МГц и работает как 2-канальный пульт ДУ.

b>

✔️ Устройство работает с системой «Умный дом ОРНО» на базе движок TUYA, который совместим с системами умного дома Google Home и Amazon Alexa.

✔️ Выключатели монтируются непосредственно на стену без необходимости размещения их в установочных коробках.

✔️ Система совместима с розетками ORNO и беспроводными пультами дистанционного управления, такими как:

• ОР-ГБ-417, ОР-ГБ-418, ОР-ГБ-420

• ИЛИ-ГБ-438, ОР-ГБ-439, ОР-ГБ-440

• РОЗЕТКИ IP44: OR-GB-429, OR-GB-441

ХАРАКТЕРИСТИКИ УСТРОЙСТВА

• Дальность действия на открытой местности до 30 метров.

• Система обучения – автоматическая настройка дополнительных устройств.
>< /ul>
• Переключатель работает как 2-канальный пульт дистанционного управления.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Тип: Двойной переключатель поверхностного монтажа
• Тип передачи данных: беспроводной
• Частота: 433 МГц
• Максимальная мощность. передатчик: < 10 мВт
• Совместимость с Orno Smart Home: да
• Возможность расширения: да
• Дальность действия на открытой местности: 30 м
• Напряжение питания приемника: 1 x CR2032
• Цвет : белый
• Степень защиты IP: IP20
• Монтаж: накладной
• Размеры (ширина/высота/глубина [мм]): 80 / 80 / 16

УСТАНОВКА

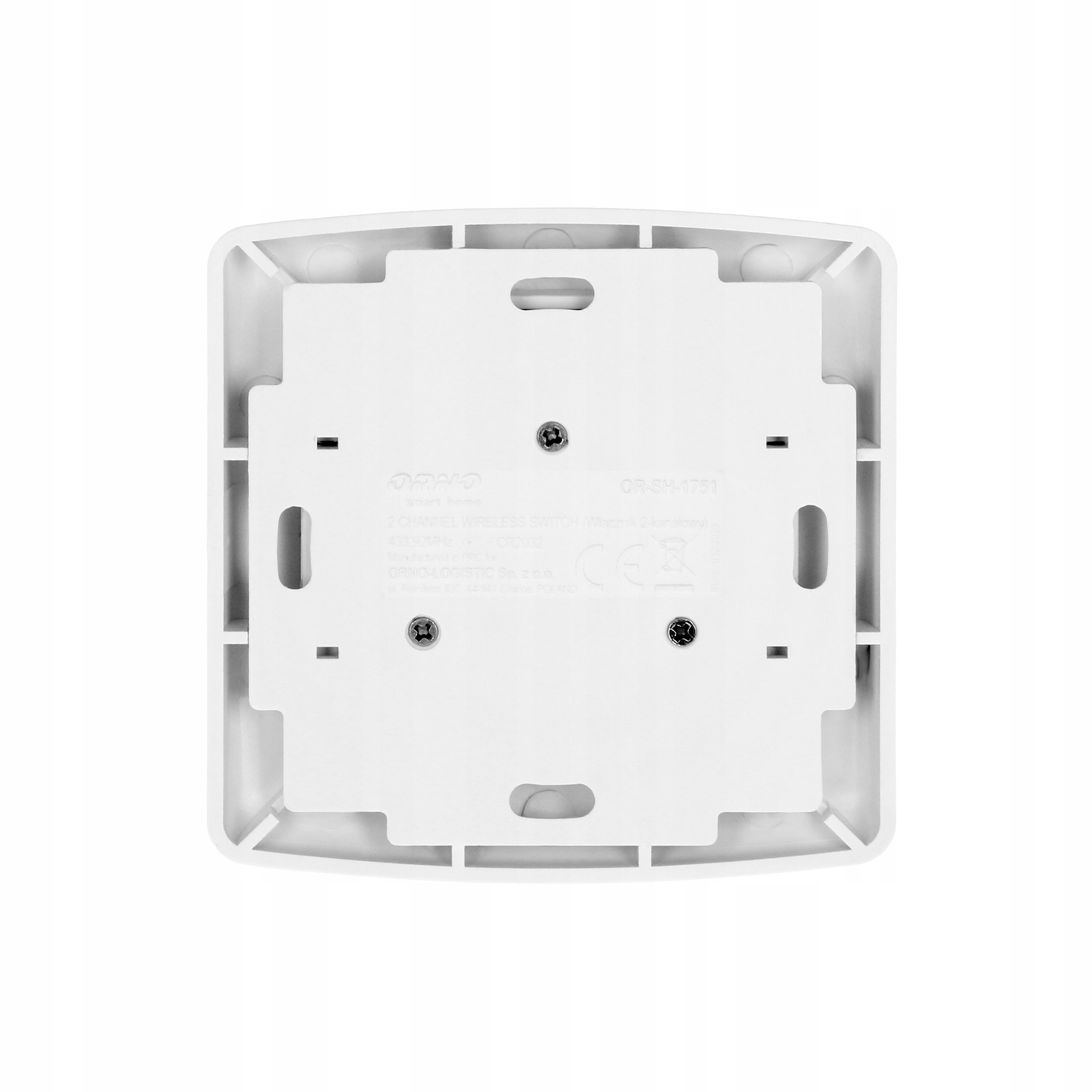

1) Перед монтажом на стену снимите панель с кнопкой и рамку с монтажной пластины.

2) Поместите плитку на стену в выбранном месте и закрепите ее шурупами или приклейте двусторонним скотчем. Не забудьте сориентировать рамку в направлении стрелки ВВЕРХ ↑.

3) Потяните крышку аккумуляторного отсека и активируйте аккумулятор.

4 ) Установите рамку обратно на монтажную пластину согласно

схеме.

5) Установите кнопочную панель обратно на монтажную пластину .

ЭКСПЛУАТАЦИЯ

1) Сопряжение/отключение передатчика от приемника

Нажмите и удерживайте в течение 3 секунд. кнопку на приемнике, затем отпустите. Светодиод начнет мигать, и приемник перейдет в режим сопряжения.

Примечание: Светодиод должен начать мигать только после того, как вы отпустите кнопку. Если он начнет мигать при удерживании кнопки, сопряжение будет невозможно.

Нажмите кнопку «I»/«ON» на передатчике (рис. 6), чтобы выполнить сопряжение с приемником. Светодиод приемника будет гореть постоянно. Нажмите кнопку «0»/«ВЫКЛ» на передатчике (рис. 6), чтобы отключить его от приемника. Светодиод приемника погаснет.

2) Отключение всех устройств

Нажмите и удерживайте 10 сек. кнопка на ресивере. Светодиод начнет мигать. Когда светодиод на приемнике погаснет, все устройства успешно отключены.

КОММУТАТОР МОЖЕТ БЫТЬ РАСШИРЕН ДРУГИМИ УСТРОЙСТВАМИ ИЗ СЕРИИ ORNO SMART HOME, КОТОРЫЕ МОЖНО НАЙТИ НА НАШИХ АУКЦИОНАХ

ПЕРЕДАТЧИКИ

1 - OR-SH-1750 - Выключатель одинарный накладной, для дистанционного управления выключателями и розетками скрытого монтажа, с радиопередатчиком ORNO Smart Home

2 - OR-SH-1751 - Двойной накладной переключатель, для дистанционного управления скрытыми выключателями и розетками, с радиопередатчиком , Умный Дом ОРНО

3 - OR-SH-1752 - Пульт дистанционного управления для реле и розеток скрытого монтажа ОРНО Умный Дом, 4-канальный

4 - OR-SH-1753 - Одиночный передатчик скрытого монтажа, для подключения к любому выключателю, для дистанционного управления реле скрытого монтажа и розетками, с радиопередатчиком ОРНО Умный Дом

ПРИЕМНИКИ

5 - OR-SH-1732 - ОРНО Умный Дом сетевая розетка с беспроводным управлением и радиоприемником

6 - OR-SH-1733 - Розетка внешней сети ORNO Умный дом с беспроводным управлением, с радиоприемником, IP44

7 - OR-SH-1736 - Реле ВКЛ/ВЫКЛ скрытого монтажа MINI с беспроводным управлением, с радиоприемником, ORNO Умный Дом

8 - OR-SH-1734 - ORNO Умный Дом скрытого монтажа реле, с беспроводным управлением, с радиоприемником, нагрузка 1000Вт

9 - OR-SH-1735 -ORNO Умный Дом реле скрытого (настенного) рольставня с беспроводным управлением , с радиоприемником, максимальная мощность двигателя 300Вт

10 - OR-SH-1731 - Центральная розетка ORNO Smart Home с Wi-Fi связью и радиопередатчиком, Поддерживаемые приложения: TUYA SMART, Smart Life, Google Home, Amazon Alexa

ВАРИАНТЫ КОНФИГУРАЦИИ

Подключайте любое количество передатчиков и приемников. Создайте решение, соответствующее вашим потребностям.

1 – Один передатчик и один приемник

2 – Любое количество передатчиков и приемники

3 – Любое количество передатчиков и приемников и центральная розетка Wi-Fi

НАБОР СОДЕРЖИТ

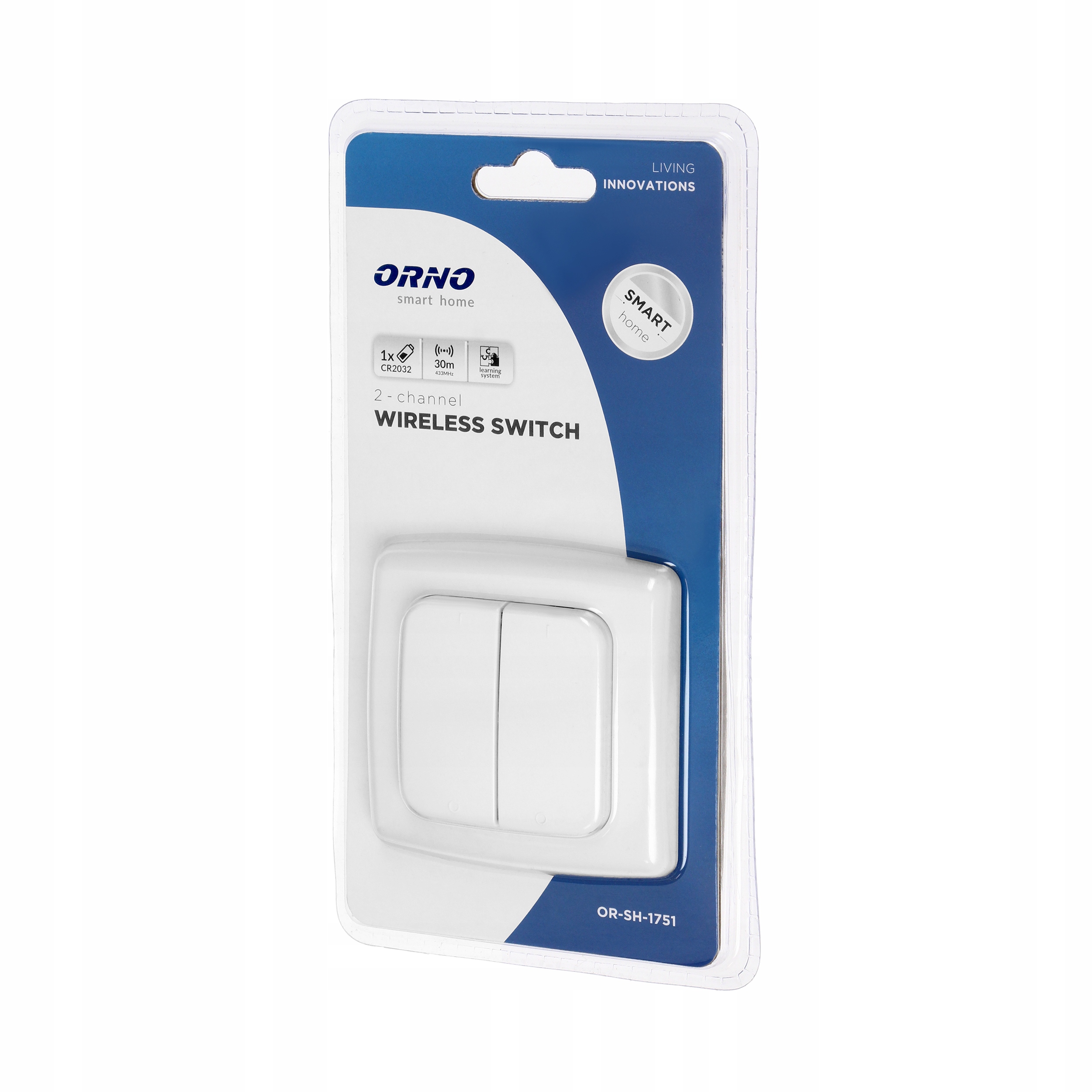

• ОРИГИНАЛЬНО УПАКОВАННЫЙ ДВОЙНОЙ ПЕРЕКЛЮЧАТЕЛЬ С РАДИОПЕРЕДАТЧИКОМ ORNO SMART HOME OR-SH-1751 – 1 шт.
• БАТАРЕЯ CR2032 – 1 шт.
• РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ НА ПОЛЬСКОМ ЯЗЫКЕ
• ГАРАНТИЙНЫЙ ТАЛОН
