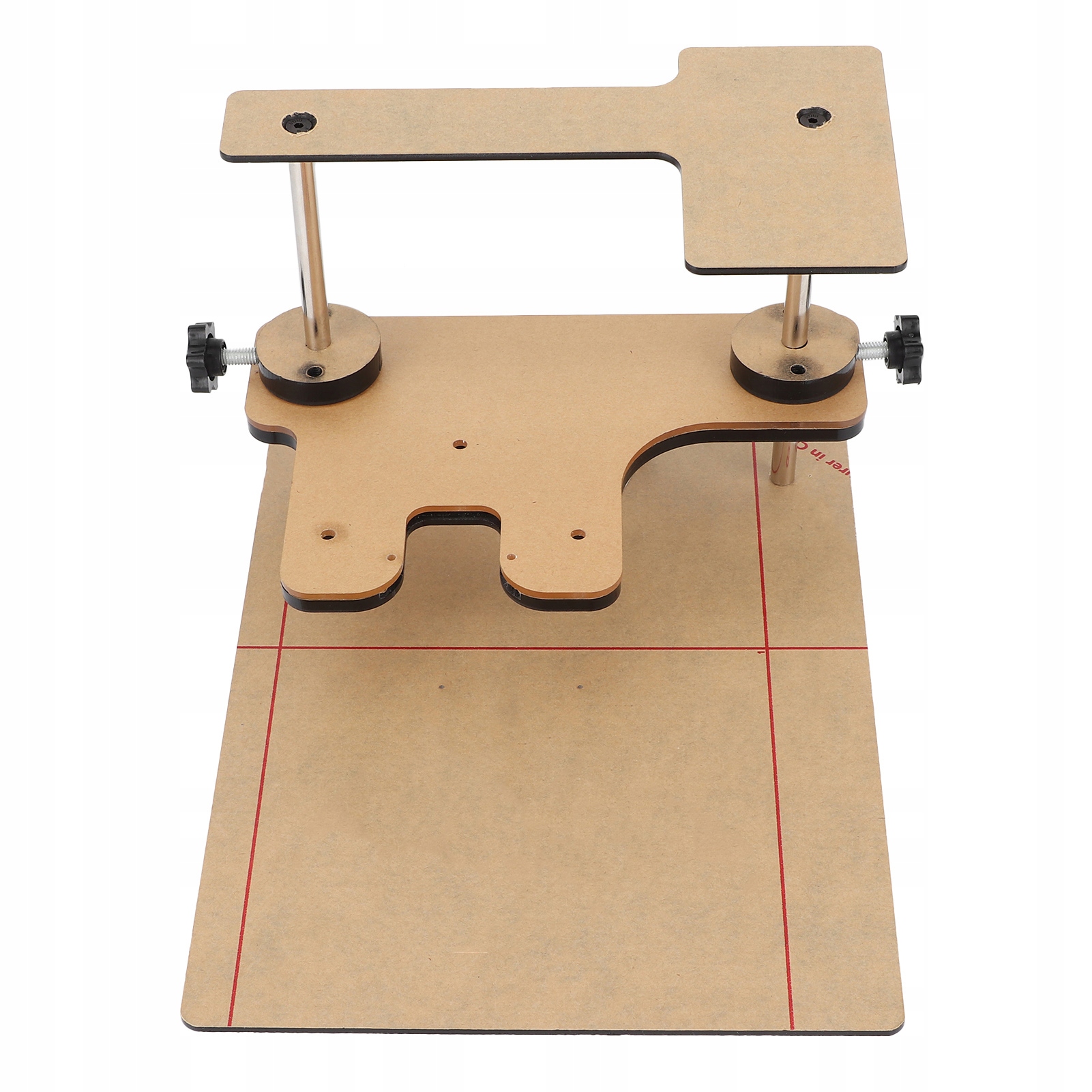

РАМА ANVIL ПОЗИЦИОНЕР BDM С АДАПТЕРОМ ДЛЯ ПРОГРАММАТОРА BDM100 CMD ETC
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 4
Оплачивая «РАМА ANVIL ПОЗИЦИОНЕР BDM С АДАПТЕРОМ ДЛЯ ПРОГРАММАТОРА BDM100 CMD ETC», вы можете быть уверены, что данный товар из каталога «Диагностические интерфейсы» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
Характеристика: 1. Рамка BDM с адаптером, может использоваться для программатора BDM100/Fgtech/CMD/ETC/Ktag Kess V2 и т. д.
2. Интерфейс OBD, используемый для интерфейса настройки чипа ECU KTAG/K-TAG, который имеет стабильную производительность.
3. Профессиональный и полный набор рам BDM, который легко справляется с большим количеством сценариев.
4. BDM100 — это универсальный считыватель/программист, который позволяет читать и программировать файлы в ЭБУ, поставляемом с процессором MOTOROLA MPC5xx (essential).
5. Изготовлено по оригинальным производственным спецификациям и в соответствии со строгими стандартами качества.
Спецификация: Тип изделия: комплект рамы BDM
Материал: ПММА + ПВХ
Напряжение: 12 В
Интерфейс OBD: используется для интерфейса настройки чипа ECU KTAG/K-TAG
Область применения: может использоваться для программатора BDM100, для Fgtech, для CMD, для ETC, для Ktag Kess V2 и т. д.
Для БДМ 100:
1. для BDM100 — это универсальный считыватель/программист (не обязательно требует нашего программного обеспечения RACE), который позволяет читать и программировать файлы в ЭБУ, поставляемом с процессором MOTOROLA MPC5xx (основной).
ЭБУ снимается с автомобиля и программируется через специальные пружинные контакты без пайки на печатной плате. Этот метод используется, например, когда в автомобиле нет соединения разъема OBD с ЭБУ или в случае очень новых версий ЭБУ. Лучшим инструментом для этого является БДМ 100.
2. Какой метод программирования используется, зависит от производителя, модели, года выпуска и типа ЭБУ автомобиля.
Обычно мы используем самый простой метод программирования. Итак, если машину можно запрограммировать через порт OBD, сделаем это так.
3. После того, как входы безопасности для программирования OBD2 становятся все более и более трудными, появилась новая возможность настройки чипов ЭБУ с помощью Motorola MPC555 - 565.
4. Это поколение процессоров Motorola включает в себя флэш-память объемом от 448 КБ до 1 МБ. Эта память не может быть прочитана и запрограммирована с помощью программатора eprom. Поэтому это возможно через так называемый интерфейс BDM, который должен быть реализован на каждой плате ЭБУ. Для этого на печатной плате обычно имеется 10 площадок для пайки.
5. В качестве альтернативы существуют ЭБУ с 12 или 14 контактными площадками, на которые через эти площадки можно подавать рабочее напряжение.
6. BDM100 подключает эти площадки для пайки порта BDM к компьютеру Win OLS через шину USB. BDM100 получает рабочее напряжение от шины USB. ЭБУ необходимо собственное напряжение питания +12 В.
7. BDM100 требует, чтобы ЭБУ был открыт, «на столе», поскольку операции чтения/программирования выполняются
путем подключения ленточного кабеля к определенной области ЭБУ (инструмент на другом конце подключается к USB-порту компьютера).
8. BDM100 также позволяет создавать точные копии программного обеспечения вашего ЭБУ (после ознакомления с оригинальным программным обеспечением ЭБУ).
Список упаковки: 4 детали рамы
2 регулировочных винта
4 разъема
1 печатная плата
40 зондов (20 шт./упак.)
13 винтов
2 стойки рамы
2 детали регулировки положения рамы
