RCA КОНВЕРТЕР ДЛЯ ЗАВОДСКОГО РАДИО+ВОЗБУЖДЕНИЯ
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 50
Приобретая «RCA КОНВЕРТЕР ДЛЯ ЗАВОДСКОГО РАДИО+ВОЗБУЖДЕНИЯ» данный товар из каталога «Конденсаторы, фильтры» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

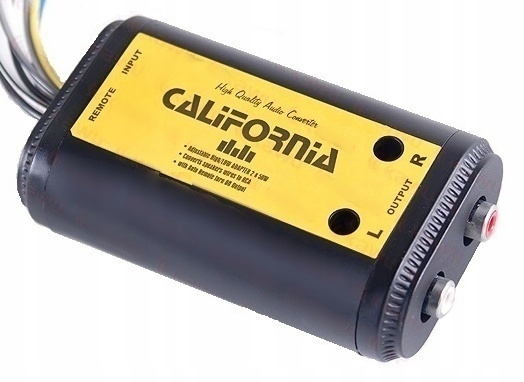

Преобразователь сигнала динамика в RCA (подбородочный) (6068)
Конвертер позволяет выводить 2-канальный RCA сигнал с радиоприемника, не имеющего разъема Cinch, например проигрыватели, установленные на заводе.
Кроме того, наш преобразователь имеет выносную схему, которая после приема сигнала громкоговорителя, сразу после включения магнитолы, генерирует +12В, необходимый для включения усилителей. Эта система особенно полезна в случае заводских плееров, у которых нет выхода +12V rem (большинство автомобилей после 2004 года выпуска с CAN-шиной)
Потенциометры позволяют регулировать сигнал для каждого усилителя.
Установка предполагает подключение к динамикам проводов, идущих от магнитолы, или непосредственно к самим динамикам.
Установка конвертера не требует отключения колонок, подключенных к магнитоле. Предназначен для радиостанций с максимальной мощностью 50 Вт на канал. Он имеет фильтр помех и отделяет прямую составляющую (DC)
СХЕМА ПОДКЛЮЧЕНИЯ (согласно маркировке на корпусе)
«L OUTPUT R» — выходы сигналов RCA для левого (L) и правого (R) каналов, подключенных к входам RCA усилителя
REMOTE (источник питания и удаленный выход для управления усилителем)
(ЗЕМЛЯ) - черный провод - масса питания (-12В) - подключить к массе питания радиоприемника, усилителя или к кузову автомобиля
(12В) – желтый провод – питание (+12В) – подключить, например. к кабелю питания радиоприемника или усилителя
(REMOTE OUT) - синий провод - Дистанционный выход (+12В) для включения/выключения усилителя - подключаем к входу Remote в усилителе
«INPUT» (сигнальные входы)
Белый провод (L+) – подключается к выходу громкоговорителя радиоприемника левого канала с положительной поляризацией (+)
Кабельбело-черный (L-) – подключается к выходу динамика радиоприемника для левого канала с отрицательной поляризацией (-)
серый провод (R+) – подключить к выходу громкоговорителя радиоприемника правого канала положительной полярности (+)
серо-черный провод (R-) – подключить к выходу динамика радиоприемника правого канала отрицательной полярности (-)
черный провод (земля) – земля – подключайтесь к земле, чтобы минимизировать помехи (если таковые имеются)
