Модуль питания панели RD6012 0–60 В, 0–12 А, 720 Вт

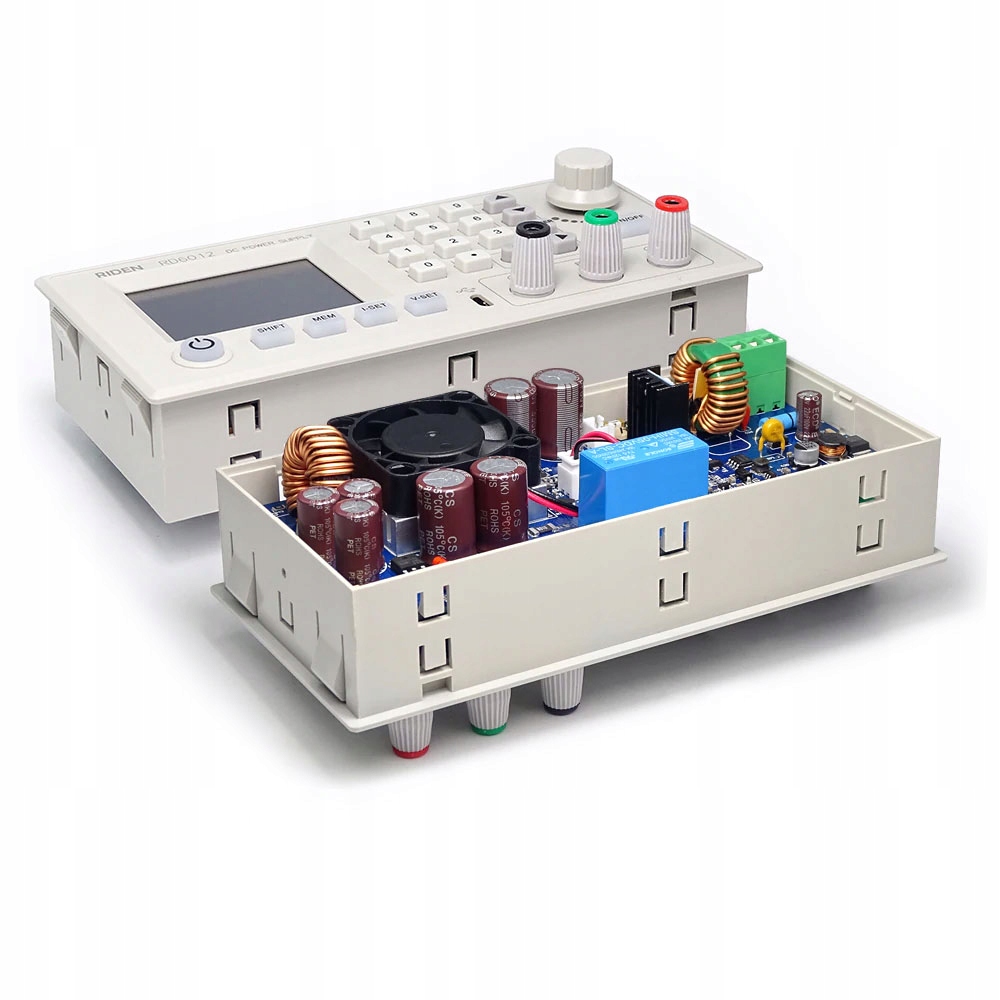

Понижающий модуль питания RD6012 позволяет регулировать выходное напряжение в диапазоне от 0 до 60,00В. Регулирование тока возможно от 0 до 12А. Блок питания предназначен для панельного монтажа. Устройство также позволяет измерять температуру с помощью внешнего датчика и заряжать аккумулятор. Напряжение питания модуля составляет от 0 до 70 В постоянного тока. В зависимости от напряжения питания можно регулировать выходное напряжение, модуль снижает входное напряжение. Большой цветной ЖК-дисплей диагональю 2,4 дюйма очень четкий. Возможность отображения всех измеряемых параметров в главном окне позволяет пользователю контролировать параметры и влиять на изменение настроек. Дополнительно прибор позволяет отображать изменения параметров на графике. , где можно наблюдать изменения напряжения, тока и яркости. Дисплей имеет 6 уровней яркости, которая регулируется. При проверке заряда аккумулятора также отображается емкость и потребляемая аккумулятором энергия. Встроенный вентилятор обеспечивает охлаждение. всей системы.

Встроенные предохранители защищают систему от превышения допустимых параметров на входе и выходе устройства. Клавиатура, расположенная на передней панели, имеет подсветку (функциональные кнопки, не относится к цифровой клавиатуре). Дополнительно с помощью кнопок мы можем закрепить и заблокировать клавиатуру, предотвращая случайное изменение значений и параметров. В стандартной комплектации блок питания имеет выход, который включается/выключается с помощью кнопки на передней панели. На плате имеется место для батарейки для поддержания установленного времени и даты (батарейки в комплект не входят). Устройство может обмениваться данными с компьютером через порт micro USB. Приложение позволяет удаленно управлять электропитанием без необходимости доступа к устройству. Пока блок питания подключен к компьютеру, изменить параметры можно только с помощью установленного приложения. Функциональные кнопки неактивны. Устройство идеально подходит для шкафов управления, в качестве мастерского оборудования или для обслуживания электроники.

технические данные:

• модуль импульсного преобразователя постоянного напряжения с микропроцессорным управлением: RD6012
• модуль понижающего питания (снижение напряжения)
• режим работы: понижающий режим
• диапазон входного напряжения: от 6 до 70,00 В
• диапазон выходного напряжения: от 0 до 60,00 В
• диапазон выходного тока: 0–12,00 А
• максимальная выходная мощность 0–720,0 Вт
• выходное напряжение точность: ±(0,3% + 3 цифры)
• погрешность входного напряжения: ±(1% + 5 цифр)
• типичная выходная пульсация: 100 мВ (размах)
• постоянная время нарастания напряжения: 2мс (при нагрузке 0,1-5А)
• точность регулирования нагрузки в режиме постоянного напряжения: ±(0,1% + 2 разряда)
• точность регулирования нагрузки в режиме постоянного напряжения текущий режим: ±(0,1% + 3 цифры)
• регулировка яркости экрана: 0–5 уровней
• вес: 607 г

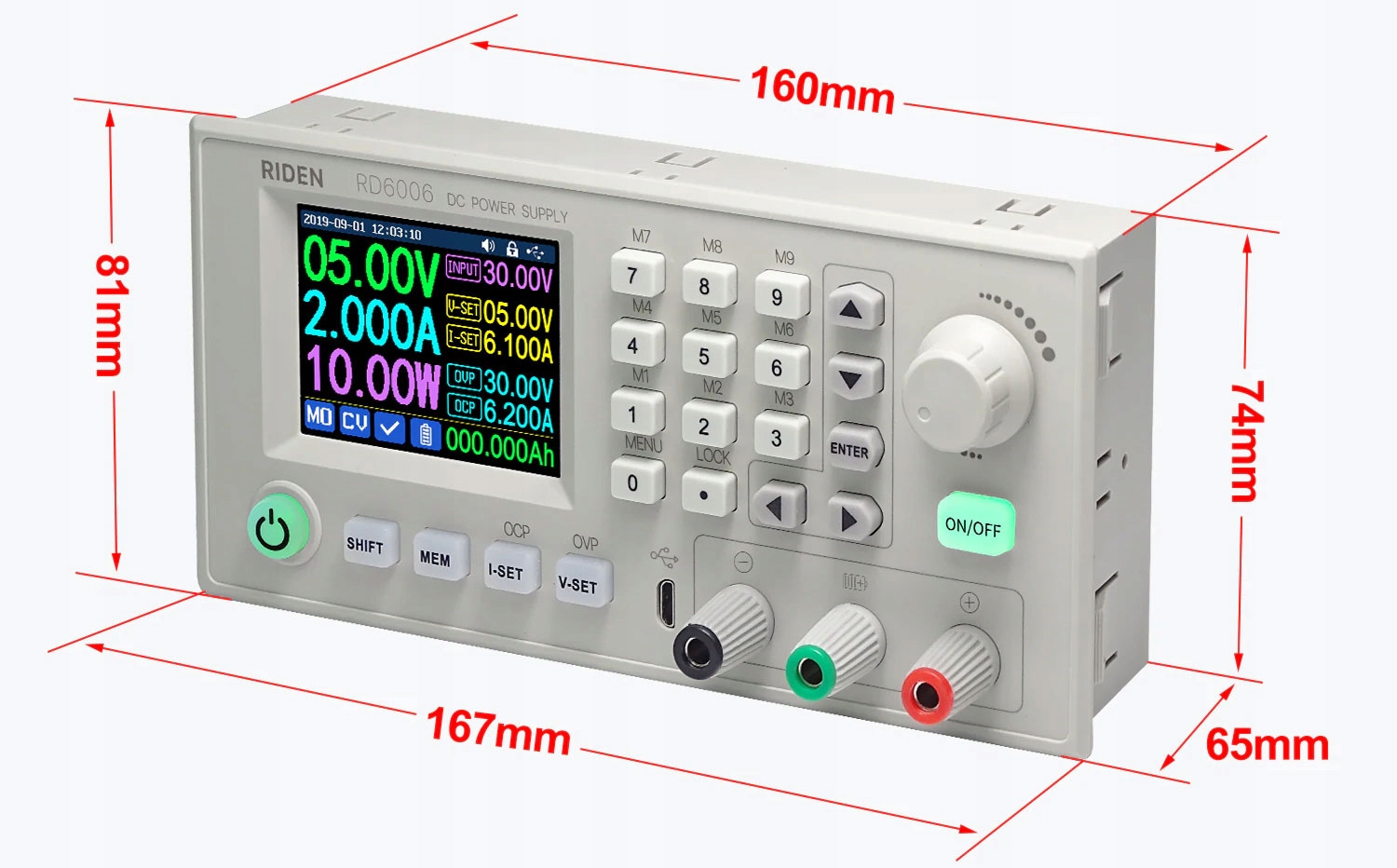

• размеры продукта: 167 x 81 x 65 мм
• цветной ЖК-дисплей
• диагональ дисплея: 2,4 дюйма
• разрешение измерения входного напряжения: 0,01 В
• Разрешение измерения выходного напряжения: 0,01 В
• Разрешение измерения выходного тока: 0,01A
• Разрешение измерения напряжения батареи: 0,01 В
• точность измерения напряжения батареи: ±(0,5% + 3 цифры)
• рабочий диапазон температур: от -10°C до 40°C
• диапазон измерения температуры внешним датчиком: от -10°C до 100°C
• точность измерения температуры: ±3°C

• диапазон измерения емкости: 0–9999,99 Ач
• диапазон измерения энергии: 0–9999,99 Втч
• статистическая погрешность измерения емкости и энергии: ±2%
• падение напряжения > 1В. I>10%
• простота управления, функциональные кнопки
• подсветка выбранных функциональных кнопок
• функция зарядки аккумулятора
• компьютерное приложение (во время работы) в приложении у блока питания отключены функциональные кнопки)
• возможность обновления прошивки
• вся информация выводится на экран
• возможность отображения характеристик с изменением параметров
• включается/выключается кнопкой
• блокировка клавиатуры
• цифровая клавиатура для настройки параметров
• защита от перегрузки OCP
>
• защита от слишком высокого напряжения OVP
• OCP OVP Регулировка защиты OTP
• Защита от перегрева OTP
• при превышении температуры блок питания само снизит выходное напряжение.
• встроенные предохранители на входе и выходе.
• встроенный вентилятор.
• встроенный батарейный отсек. поддерживает текущую дату и время
• назначение: лаборатории, занятия в школах или университетах, услуги, производство
• размеры: 167мм х 81мм х 69мм
• вес: 0,68кг

Дополнительное оборудование:

► Импульсный источник питания S800W, 65 В

► Импульсный источник питания S400W, 60 В

► Металлический корпус S12A

► Металлический корпус S12D

► Металлический корпус S06A

► Модуль последовательной связи RS485

► Модуль беспроводной связи WiFi
