РЕГУЛЯТОР ДАВЛЕНИЯ МЕМБРАННЫЙ 3/4" DN 20 АРТ. № (1 2682 12)

Применение и обслуживание:

Мембранный редуктор давления предназначен для защиты установки от избыточного давления (снижает входное давление до рабочего). Также может использоваться в системах отопления для защиты котла от повышения давления.

Выходное давление регулируется и не меняется при изменении входного давления. Регулировка осуществляется поворотом зеленой ручки. Поворот ручки влево увеличивает выходное давление. Поворот ручки за пределы диапазона настройки редуктора может привести к его повреждению. Мы рекомендуем максимальное выходное давление 4 бар для установки в частном доме (долгий срок службы, низкие затраты). При каждой новой настройке выходного давления водозабор следует открывать и закрывать. Техническое обслуживание мембранного регулятора давления рекомендуется проводить авторизованными монтажниками в соответствии с DIN 1988. Несколько раз в год проверяйте состояние фильтра регулятора и при необходимости очищайте его или заменяйте новым. В комплект каждого редуктора давления входит ключ для технического обслуживания.

Установка:

Перед установкой тщательно промойте установку. В системах питьевого водоснабжения мембранный редуктор давления следует устанавливать после водомера. Редуктор давления должен быть установлен в горизонтальном положении фильтром вниз. Направление потока должно соответствовать маркировке на корпусе. Для правильной работы оставляйте прямые участки перед и после переходника длиной, соответствующей как минимум 5 x DN трубы. В комплект входит манометр (можно крепить с обеих сторон редуктора). До и после редуктора необходимо установить запорную арматуру.

Описание продукта:

• Максимальное давление на входе: 16 бар
• Диапазон выходного давления: 1–6 бар
• Заводская настройка: 3 бар
• Максимальная температура: 40 °C
• Плотность ячеек фильтра: 0,3 мм – нержавеющая сталь
• Корпус: кованая латунь
• Расход [м3/ч]: 2,27
• Расход [л/мин]: 37,83
• Гарантия производителя

Комплектация:

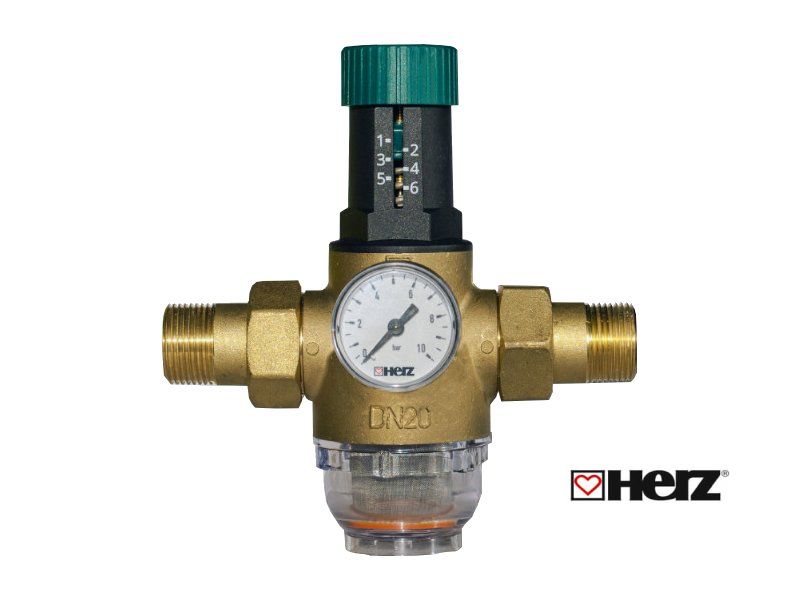

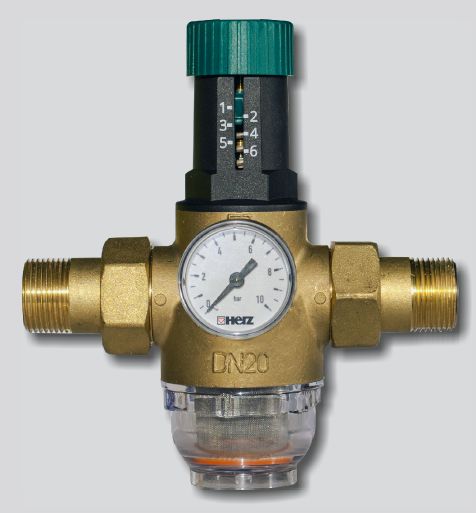

• Редуктор давления Herz 3/4" (DN 20) с фильтром, манометром, полумуфтами (1 2682 12).
• Гарантийная карта
