Контрольный клапан хрома Vision GW1/2

Параметры

• Тип клапана : Регуляторный
• Тип установки : установка 1/2
• Ориентация : left
• variants
• set - type : клапан + фитинги
• color : chrome
• line : видение r

Установленный регулирующий вид.

Набор включает в себя:

• 1 левый управляющий клапан,
• 1 Право выключенного клапана,

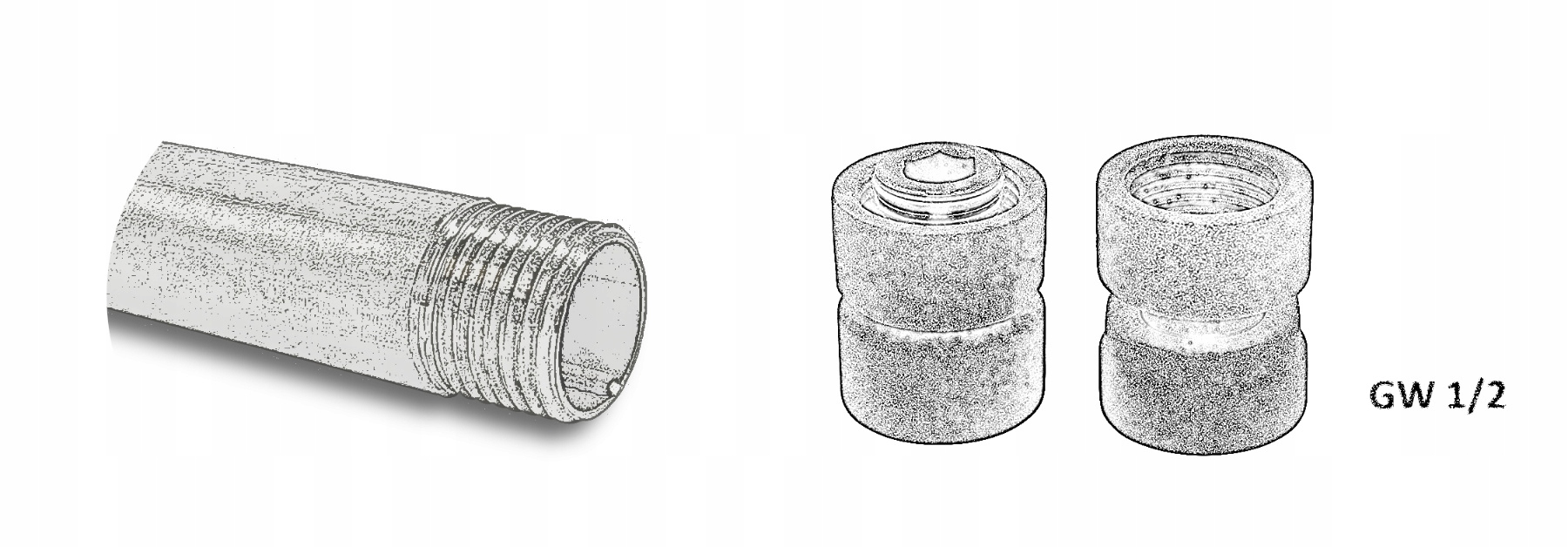

• 2 GW1/2 разъемы - для установки 1/2, завершенной с внешней нитью (Gz)
<ЗНАЕТ:
. , который был спроектирован таким образом, что после его установки под радиатором p судно регулировки находилось внутри контура нагревателя - параллельно под радиатором , который защищает ручку от случайного повреждения. Он предназначен для установки на центральном радиаторе отопления в системе двух -труб .

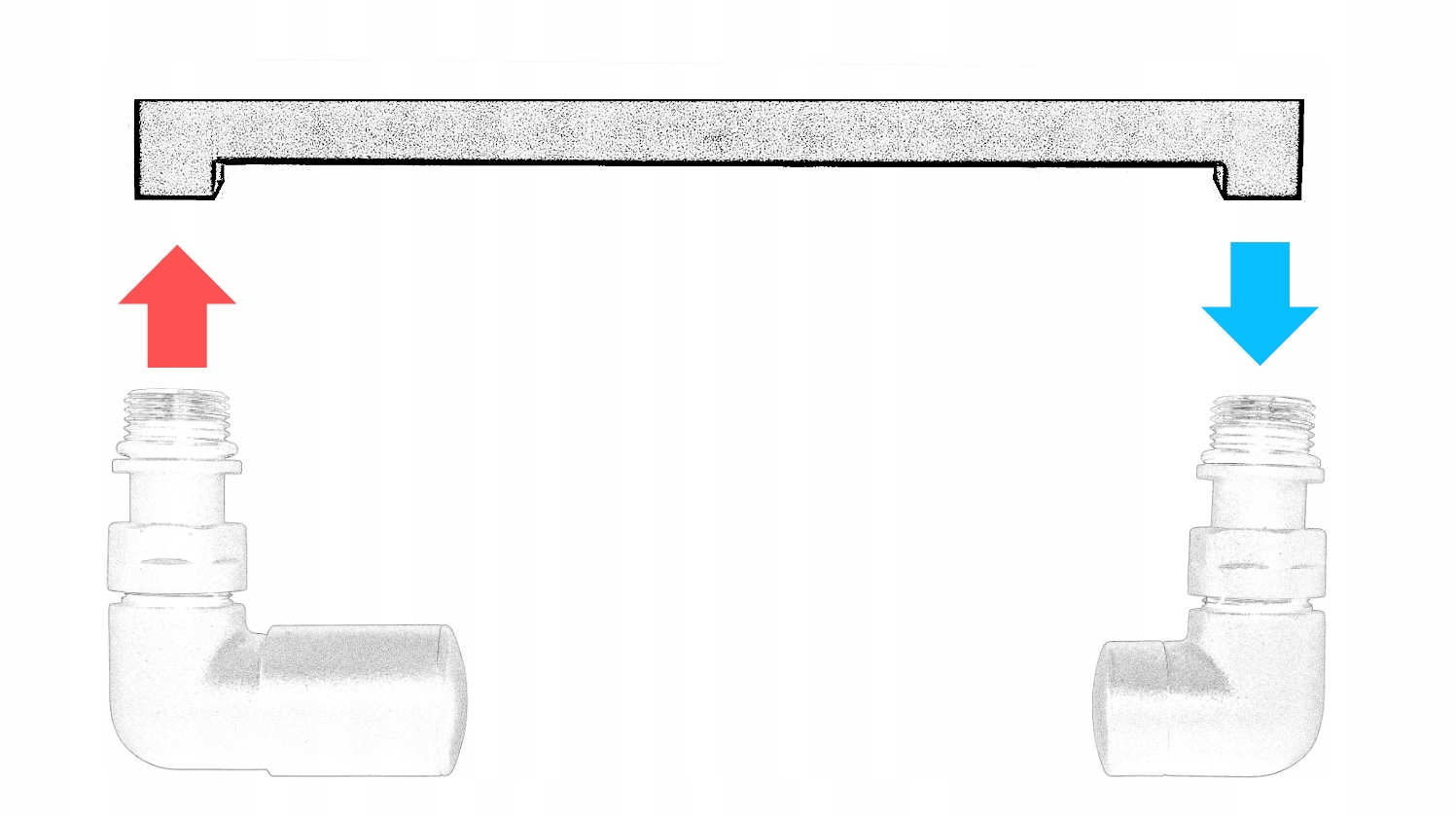

Клапан регулировки оснащен ручкой , которую вы можете регулировать количество воды (коэффициент нагрева), протекающего в радиатор. Регулирующий клапан установлен на центральном радиаторе

нагрев на стороне шнура питания .

Закрытый клапан установлен на центральном радиаторе отопления на стороне обратного шнура .

Технические данные:

Рабочая температура 120 ° C

Номинальное давление 1mpa

Нагревательный коэффициент вода

max. Разница давления 0,06 МПа

Тестовое давление 1,5 МПа

Предварительная настройка на выключенном клапане

Соединение радиатора g ½

Ниже рисунки с размерами: регуляторный и режущий клапан зрения.

Дополнительная информация для вас - возможности!

цвета

Термические продукты доступны в основных цветах 20 , которые образцы - отражая фактический цвет - вы найдете ниже

Параметры соединения:

Клапаны регулировки зрения могут быть подключены к радиатору, когда у вас есть входы:

- dolne

a) Когда источник питания находится слева - выберите «Регулирующий клапан Vision» с отдельными розетками

b) Когда источник питания находится справа - выберите Vision Right с отдельными розетками

- Нижний центральный

a) Когда источник питания находится слева - выберите правые комнаты зрения с овальными или прямоугольными розетками (отдельные розетки не будут подходить рядом друг с другом в соединении 50 мм)

b) Когда источник питания находится справа - выберите Vision Lewy Регулирующий клапан с овальными или прямоугольными розетками (отдельные розетки не будут подходить рядом друг с другом в соединении 50 мм)

возможные установки:

Клапан зрения может быть подключен к обоим 16 -мм установкам PEX - для этого вам нужно выбрать правильные разъемы

Клапан зрения может быть подключен к установке Cu 15mm - для этого вам нужно выбрать правильные разъемы

Клапан зрения может быть подключен к 1/2 установки (GZ1/2) - для этого вам нужно выбрать правильные разъемы

Vision Calve может быть подключен к установке 1/2 (GW1/2) - для этого вам нужно выбрать правильные разъемы
