REGULATOR SILNIKA DC 3A 12-24V STEROWNIK
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 7
Просматривая «REGULATOR SILNIKA DC 3A 12-24V STEROWNIK» данный товар из каталога «Двигатели», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.
РЕГУЛЯТОР ДВИГАТЕЛЯ ПОСТОЯННОГО ТОКА 3А
Контроллер используется для регулирования скорости вращения мини-двигателей постоянного тока (также приводов, нагревателей), питаемых от 12 до 24 В постоянного тока. Максимальный ток потребления 3А. Регулирование осуществляется с помощью технологии ШИМ. Очень простое управление направлением вращения двигателя (влево/вправо) с помощью переключателя и скоростью вращения с помощью потенциометра.
Подключение:
Подключите двигатель постоянного тока к кубу двумя синими проводами, а затем к источнику питания 12–24 В, красный провод подключите к плюсу, а затем к черному. в минус.
.
Работа:

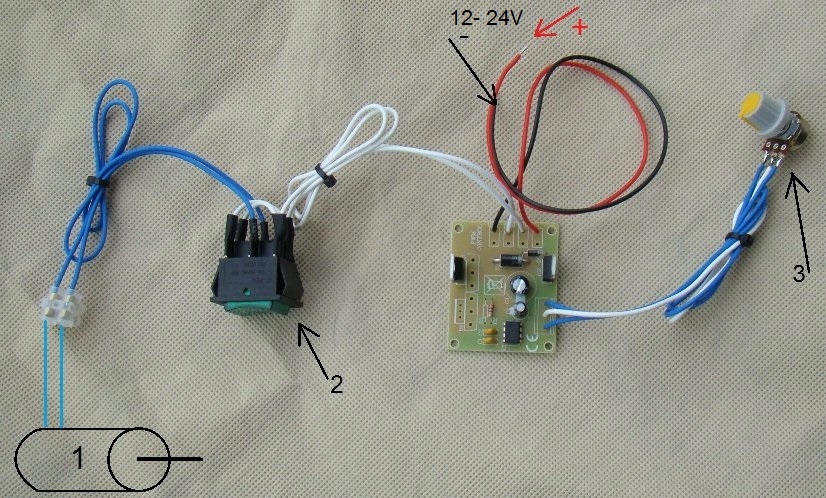

Контроллер имеет потенциометр (№3 на фото ниже), который регулирует частоту вращения двигателя и переключатель (2), изменяющий направление вращения. Переключатель имеет 3 положения: левое, правое и центральное, при котором двигатель отключен. Когда двигатель (1) включается в заданном направлении (например, вращение по часовой стрелке) и мы хотим изменить направление вращения (влево), рекомендуется сначала с помощью потенциометра уменьшить скорость вращения до нуля, включить переключатель и снова увеличьте скорость вращения с помощью потенциометра. Альтернативно, если мы не хотим менять положение оси потенциометра, можно сначала установить переключатель в среднее положение и только при полной остановке двигателя установить переключатель в другое крайнее положение. Не допускается резкое переключение направления вращения (влево/вправо) при разгоне двигателя без его остановки, так как это приведет к большим скачкам тока, перегрузкам и может привести к повреждению регулятора или двигателя.
Заводской контроллер работает на частоте ШИМ примерно 250 Гц с конденсатором С2 емкостью 100 нФ. Изменить частоту ШИМ можно, заменив конденсатор С2 на другой емкостью от 4,7 до 220 нФ, при этом уменьшение емкости С2 увеличивает частоту ШИМ достаточно линейно. Поэтому, когда мы заменим C2 со 100 нФ на 10 нФ, частота ШИМ увеличится с 250 Гц примерно до 2,5 кГц. Изменение частоты, конечно, меняет звук, создаваемый двигателем постоянного тока (побочный эффект регулирования ШИМ), но также влияет на параметры, достигаемые двигателем постоянного тока. Стоит помнить, что большинство простых двигателей постоянного тока имеют определенную предельную частоту (обычно от нескольких сотен Гц до нескольких кГц), выше которой мощность и крутящий момент, создаваемые двигателем, существенно снижаются.
Технические данные:
- питание: 12–24 В постоянного тока (допускается 11–26 В).
- Максимальная нагрузка: 3 А.
- Базовая частота ШИМ: примерно 250 Гц
