Регулируемый источник питания LM338K - DIY KIT

Набор для самостоятельной сборки, позволяющий собрать модуль питания на базе линейного стабилизатора напряжения LM338K. На входе блока питания имеется выпрямительный мост, поэтому систему можно питать как постоянным, так и переменным напряжением. Максимальное выходное напряжение составляет 30 В и регулируется с помощью потенциометра. Выходное напряжение измеряется с помощью вольтметра, входящего в комплект. Для обеспечения должного охлаждения стабилизатора был использован дополнительный вентилятор для принудительной циркуляции воздуха.

Параметры источника питания LM338K:

• Линейное напряжение LM338K стабилизатор в корпусе ТО-3
• выпрямительный мост
• возможность питания постоянным или переменным напряжением
• Входное напряжение постоянного тока: 3-35В
• Входное напряжение переменного тока: 1–25 В.
• Клеммная колодка, входные клеммы АРК-2 для завинчивания проводов.
• Выходное напряжение регулируется потенциометром: от 1,2 до 30 В.
• максимальный выходной ток: 3А
• максимальная мощность: 50 Вт
• выходные клеммы типа «банан» 4 мм
• переключатель
• радиатор в комплекте
• вентилятор (кулер) для дополнительного охлаждения
• вольтметр, измеряющий выходное напряжение
• размеры печатной платы: 96 x 58 мм

Рейтинг сложности:

• односторонняя плата
• паяльная маска - ДА
• описание сборки на печатная плата - ДА
• Принципиальная схема - НЕТ
• Схема сборки - ДА
• Тип монтажа: сквозное THT
• SMD поверхность -монтируемые компоненты: НЕТ
• элементы, требующие поляризации: ДА
• после правильной сборки устройство не требует запуска (работает сразу)

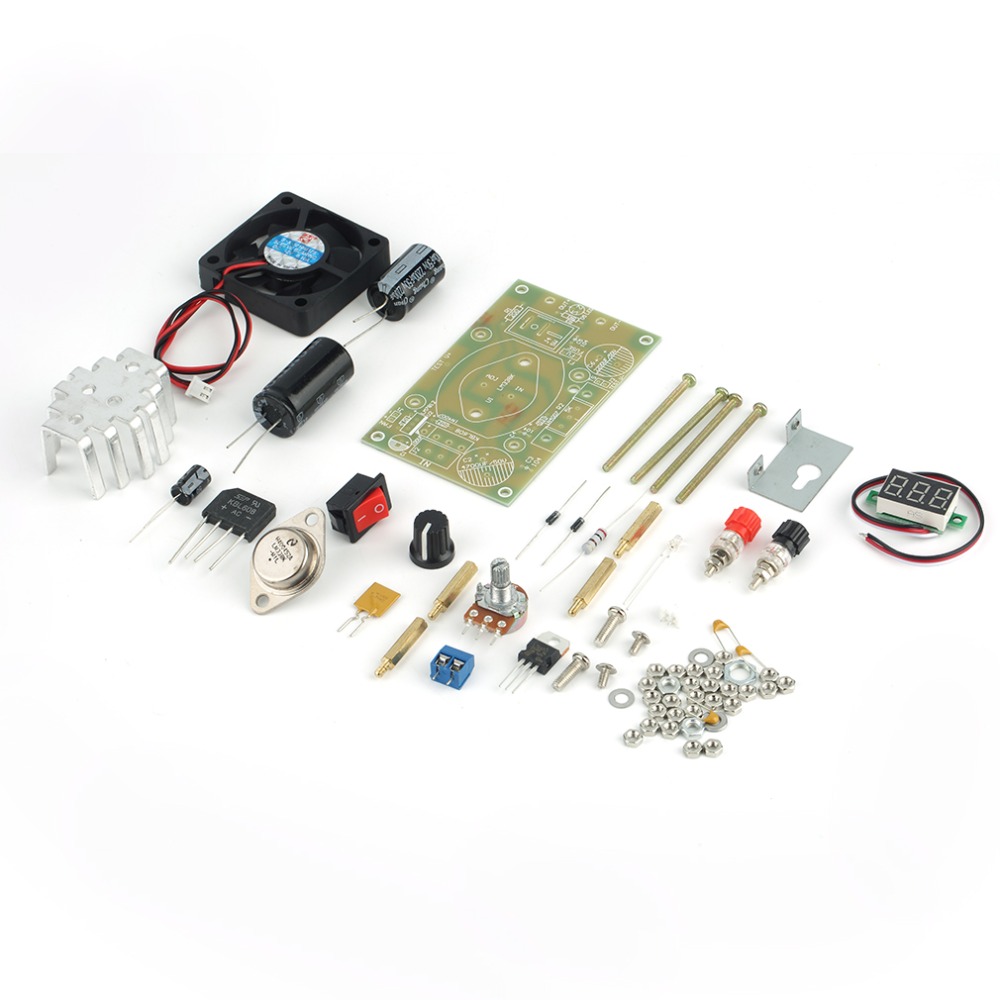

В комплект входят:

• Печатная плата
• все необходимые элементы для сборки устройства

Это набор для самостоятельной сборки-пайки, состоящий из печатной платы и набора электронных компонентов. Конечный результат – работающее устройство зависит только от навыков установщика и его опыта. Если устройство не работает и т.п., возврат или обмен паяных элементов невозможен. Отремонтировать его платно можно только через наш сервис - однако в случае с некоторыми более дешевыми сборочными комплектами стоимость услуги превысит стоимость комплекта.
