Регулируемый оптический датчик расстояния E18-D50NK
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 1
Просматривая «Регулируемый оптический датчик расстояния E18-D50NK» данный товар из каталога «Датчики и преобразователи» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Регулируемый цифровой оптический ИК-датчик. Датчик расстояния Е18-Д50НК NPN
Описание товара
Регулируемый датчик расстояния E18-D50NK представляет собой оптический, инфракрасный, цифровой датчик, который позволяет обнаруживать объект в диапазоне от 3 см до максимум 50 см, в зависимости от тип отражаемого материала. Рабочий диапазон регулируется потенциометром. Датчик имеет два кольца на корпусе с резьбой, что позволяет устанавливать датчик в отверстие.
Новый, неиспользованный модуль
Параметры:
- Напряжение питания: 6-36В
- Потребление тока в режиме холостого хода: 2,65мА (без подключенного приемника)
- Потребление тока во время работы: 4,4 мА (без подключенного приемника)
- Макс. потребляемый ток <200мА (при подключенном приёмнике)
- Рабочий диапазон: от 3 до 50 см (по данным производителя)
- Регулировка диапазона: ДА (потенциометр)
- Оптическая сигнализация: ДА (светодиод загорается при обнаружении объекта)
- Тип выходного сигнала: цифровой (низкий уровень при обнаружении объекта, отсутствие объекта – высокий уровень)
- Время отклика: менее 2 мс.
- Защита: ДА, от обратной полярности.
- Рабочая температура: от -25°C до +55°C.
- Диаметр: 18. мм
- li>
- Длина датчика: 69 мм
- Длина кабеля: около 115 см
Подключение датчика:
- коричневый: питание +6–36 В
- синий: заземление
- черный: цифровой выход OUT (после обнаружения объекта – низкое состояние, нормально – высокое состояние)

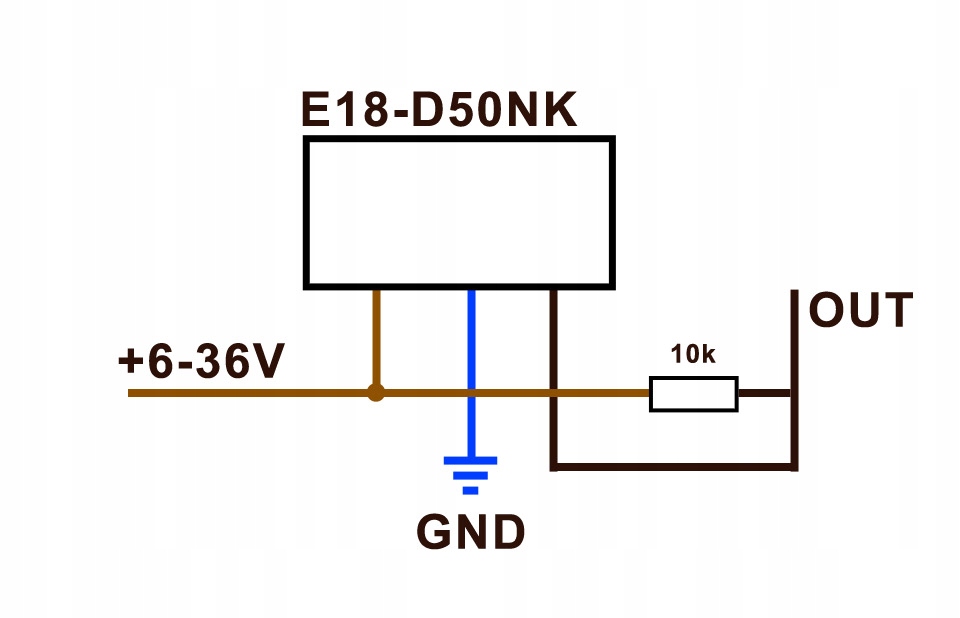

Выход типа NPN, открытый коллектор, максимальная нагрузка 200мА. Разумеется, при подключении датчика к микроконтроллеру следует использовать резистор, подтягивающий выход к плюсу 10Ком, т.е. между черным и коричневым проводами, как показано на рисунке ниже.
