Регулируемый цифровой оптический ИК-датчик. E18-D80NK Датчик расстояния NPN
Описание товара
Регулируемый датчик расстояния Е18-Д80НК представляет собой оптический, инфракрасный, цифровой датчик, позволяющий обнаруживать объект в диапазоне от 3 см до нескольких десятков см, в зависимости от типа отражаемого материала. Рабочий диапазон регулируется потенциометром. Датчик имеет два кольца на корпусе с резьбой, что позволяет устанавливать датчик в отверстие.
Новый, неиспользуемый модуль
Параметры:
- Напряжение питания: 6-36В
- Потребление тока в режиме холостого хода: 2,65мА (без подключенного приёмника)
- Потребление тока во время работы: 4,4 мА (без подключенного приемника)
- Макс. ток потребления <200мА (при подключенном приёмнике)
- Рабочий диапазон: от 3 до 80 см (по данным производителя)
- Реальный рабочий диапазон: от 3 до 50-60 см - нет проблема
- Регулировка диапазона: ДА (потенциометр)
- Оптическая сигнализация: ДА (светодиод загорается после обнаружения объекта)
- Тип выходного сигнала: цифровой (статус) низкий уровень при обнаружении объекта, отсутствие объекта - высокий уровень)
- Время отклика: менее 2 мс
- Защита: ДА, от обратной полярности
- Рабочая температура : от - 25°C до +55°C
- Диаметр: 18 мм
- Длина датчика: 69 мм
- Длина кабеля: около 115 см >< /ул>
Подключение датчика:
- коричневый: питание +6–36 В
- синий: заземление
- черный: цифровой выход OUT (после обнаружения объекта – низкое состояние, нормально – высокое состояние)

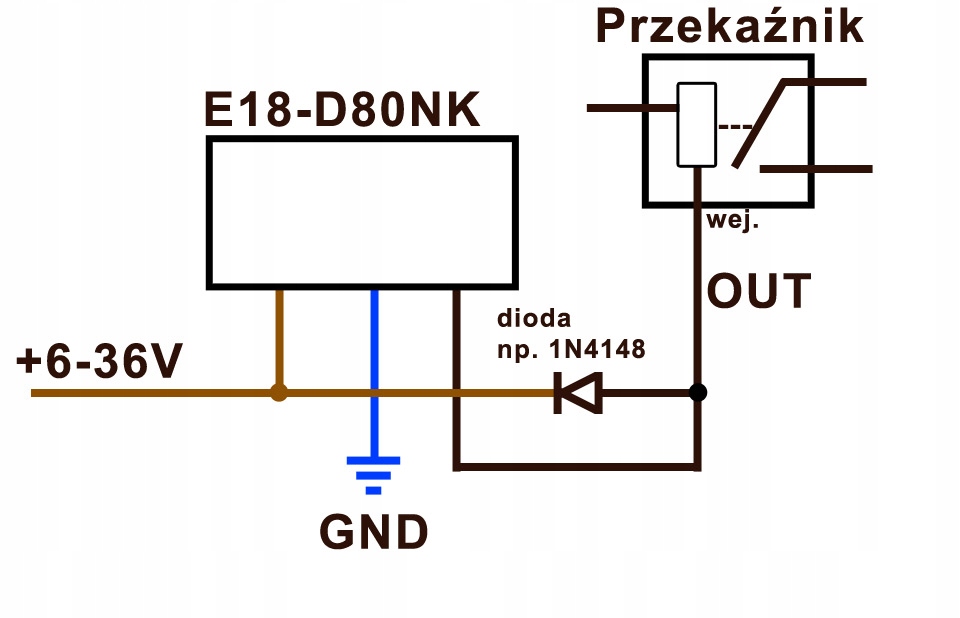

Выход типа NPN, открытый коллектор, максимальная нагрузка 200мА. Разумеется, при подключении датчика к микроконтроллеру следует использовать резистор, подтягивающий выход к плюсу 10Ком, т.е. между черным и коричневым проводом, как показано на рисунке ниже.
