регулируемый преобразователь напряжения и тока 20А 300Вт
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 100
Просматривая «регулируемый преобразователь напряжения и тока 20А 300Вт» данный товар из каталога «Остальное», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.
Понижающий преобразователь с током до 20А.
Характеристики:
- Входное напряжение: От 6 до 40 В постоянного тока(рекомендуется от 10 до 40 В)
- Выходное напряжение: от 1,2 до 36 В постоянного тока
- Выходной ток: 20 А (макс.), 15 А (рекомендуется)
- КПД: 95 % (24–12 В, 20 А) ) Пульсации на выходе: ≤50 мВ
- Способ подключения:
- Защита от короткого замыкания на клеммах: самовосстанавливающийся (невозможно закоротить в течение длительного времени)
- Размер: 60 x 53 x 27 мм

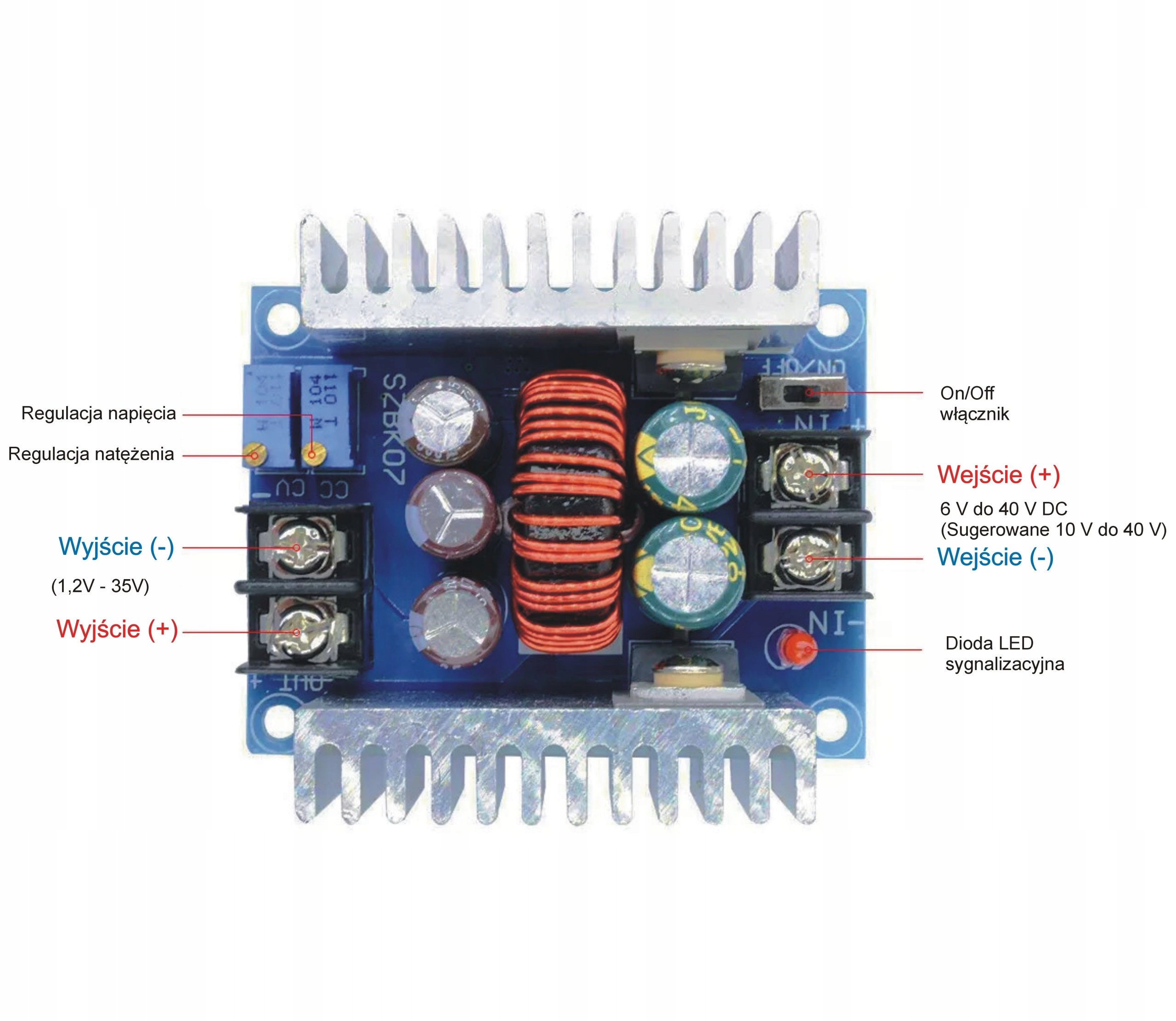

- VO+: Положительный выход
- VO -: Отрицательный выход
- + IN: положительный вход
- -IN: отрицательный вход
- CV: регулирование выходного напряжения
- CC: регулирование выходного тока
Применение:
- Мощный светодиодный драйвер.
- Зарядка литиевой батареи (или свинцово-кислотной батареи).
- Автомобильный блок питания.
- Блок питания для низковольтной системы.
- Зарядка аккумулятора 6В, 12В, 14В, 24В.
- Встроенный -в блоке питания ноутбука.
- Регулируемый блок питания.
- Система низковольтного питания.
- Выпрямитель для зарядки автомобильных аккумуляторов.
ВНИМАНИЕ!
Поскольку модуль не имеет защиты от обратного подключения питания, перед включением питания проверьте полярность соединений. Повреждение модуля из-за обратного подключения лишает возможности возврата.
Разместив потенциометры вне корпуса, можно собрать простой, удобный блок питания для мастерской с хорошими параметрами.
Метод регулировки выходного тока:
Регулировка выходного напряжения/тока:
1. Отрегулируйте потенциометр «CV-ADJ» по часовой стрелке, чтобы увеличить напряжение, против часовой стрелки, чтобы уменьшить напряжение.
2, отрегулируйте потенциометр «CC-ADJ» против часовой стрелки примерно на 30 оборотов, чтобы минимизировать выходной ток перед подключением к нагрузке. Затем установите «CC-ADJ» по часовой стрелке на нужное вам значение. Если вы используете зарядное устройство, подключайте его к выходу после того, как аккумулятор полностью разряжен. Потому что, чем больше энергии остается в аккумуляторе, тем ниже будет зарядный ток.
3, при подключенной выходной нагрузке, отрегулируйте порог тока (путем регулировки потенциометра CC) до ожидаемых значений. После внесения данных регулировок модуль не позволит выходному току превысить заданное значение.
При зарядке аккумулятора с помощью описанного преобразователя напряжение на выходных клеммах может измениться (нормальная ситуация – нагрузка вызвала от заряженной батареи является переменной величиной и зависит от степени ее заряженности) и электроника модуля не позволит превысить установленный предел тока. Из-за изменения нагрузки (сопротивления) изменится только напряжение на выходе – что нормально в таких ситуациях.
Также при использовании преобразовательного модуля для питания светодиодных систем однажды установленный ток не будет превышено - что важно, поскольку светодиоды питаются током, а не напряжением.
В другом предложении я предлагаю КОМПАКТНЫЕ ИЗМЕРИТЕЛИ НАПРЯЖЕНИЯ И ТОКА в обычном корпусе, которые прекрасно работают с предлагаемым здесь модулем. Имея и то, и другое, вы практически имеете все основные компоненты для сборки ИСТОЧНИКА ПИТАНИЯ ДЛЯ МАСТЕРСКОЙ или ТОЧНОГО АККУМУЛЯТОРА И ЗАРЯДНОГО УСТРОЙСТВА.
