✅Благодаря радиосвязи между элементами система обеспечивает надежную работу и гибкость установки в различных условиях жилых, офисных и технических зданий.

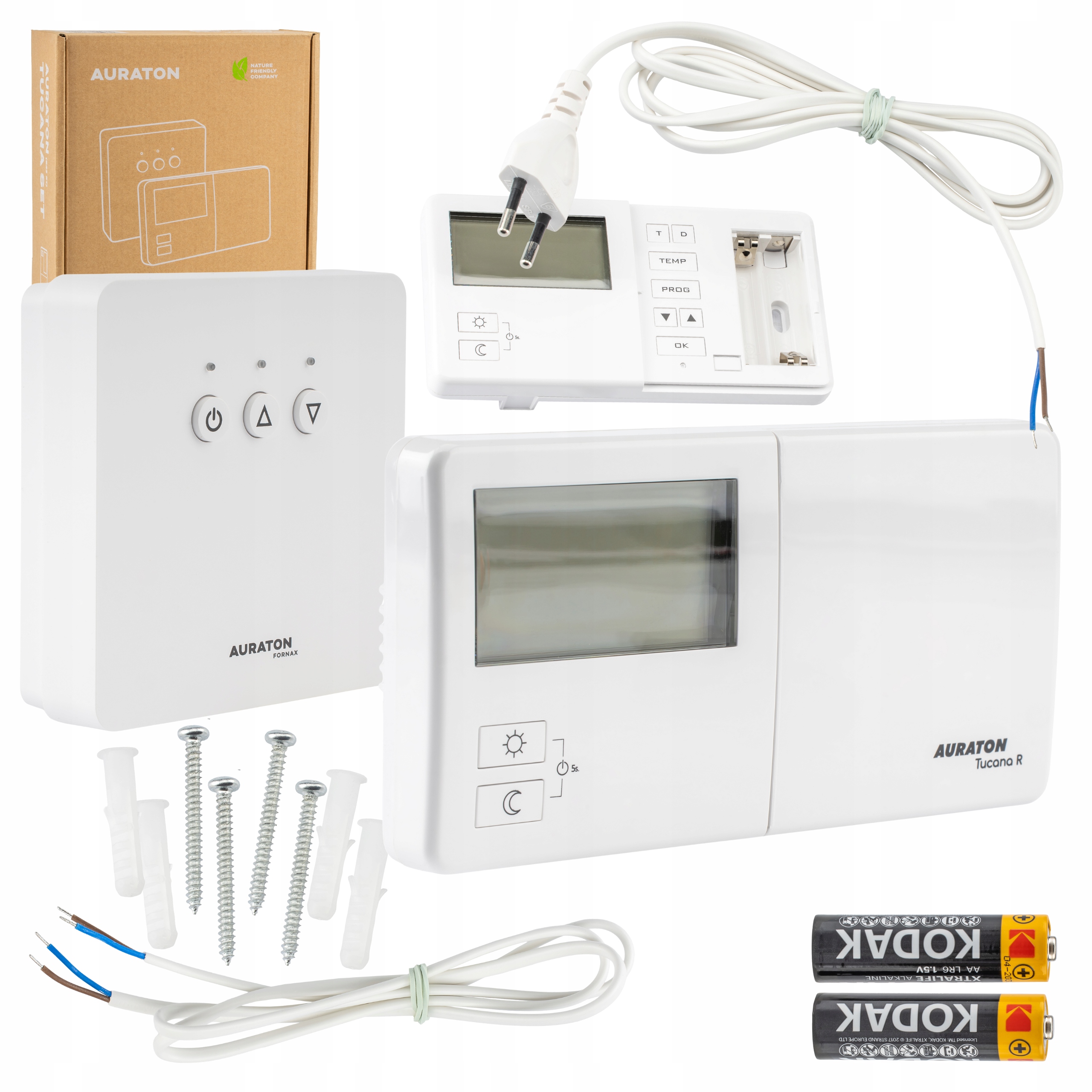

✔️ AURATON TUCANA SET предназначен для беспроводного управления работой газовых или электрических отопительных приборов, оснащенных беспотенциальным управляющим входом

✔️ Примеры областей применения:

• управление газовыми и электрическими котлами
• работой котлов циркуляционные насосы в системах центрального отопления и горячего водоснабжения,

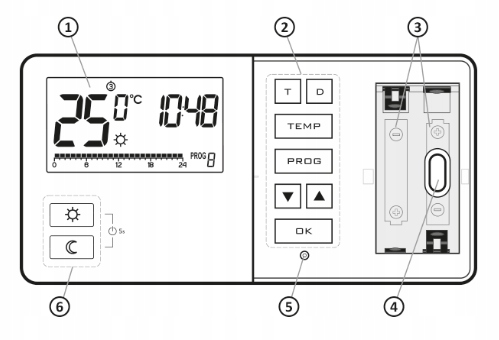

• 1 - ЖК-дисплей
• 2 - Кнопки программирования
• 3 - Место для 2 батарей (AA LR6 1,5 В)
• 4 - Монтажное отверстие
• 5 - Кнопка СБРОС
• 6 - Кнопки выбора режима (день, ночь)

• 1 — День недели — Указывает день недели. Каждому дню присвоен номер.
• 2 - Температура - В обычном режиме работы отображает температуру помещения, в котором установлен.
• 3 - Единица измерения температуры - Информирует об отображении температуры в градусах Цельсия (°С).
• 4 - Часы - Время отображается в системе в 24-часовом формате.
•  5. Временная шкала.Индикатор хода выполнения программы. Это линия, разделенная на 24 секции. Каждый сегмент соответствует одному часу.
• 6 — Индикатор дневного режима — Указывает работу дневного режима.
• 7 — Индикатор ночного режима — Указывает работу ночного режима.
• 8 — Индикатор режима защиты от замерзания. — указывает на работу в режиме защиты от замерзания.
• 9 - Индикатор ручного управления - Указывает на работу в ручном режиме.
• 10 - Символ передачи - Указывает на связь с приемником.
• 11 - Индикатор включения - Сегмент, информирующий о рабочем состоянии устройства. Виден при включении управляемого устройства.
• 12 — Номер программы —Указывает номер запущенной в данный момент программы.
• 13 — Разряд батареи —Индикатор, видимый при превышении минимально допустимого уровня напряжения батареи. Как можно скорее замените батарейки.

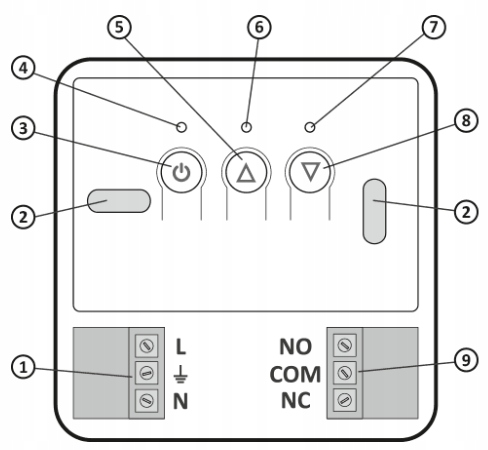

• 1 - Съемные клеммы разъема питания 230 В переменного тока
• 2 - Монтажное отверстие
• 3 - Кнопка питания
• 4 - Светодиод питания
• 5 - Кнопка непарного устройства
• 6 - Диод, указывающий активацию исполнительный механизм
• 7 - Диод, сигнализирующий о выключении исполнительного устройства
• 8 - Кнопка сопряжения устройства с AURATON Fornax
• 9 - Разъемные клеммы (сухие контакты COM–NC, COM–NO)

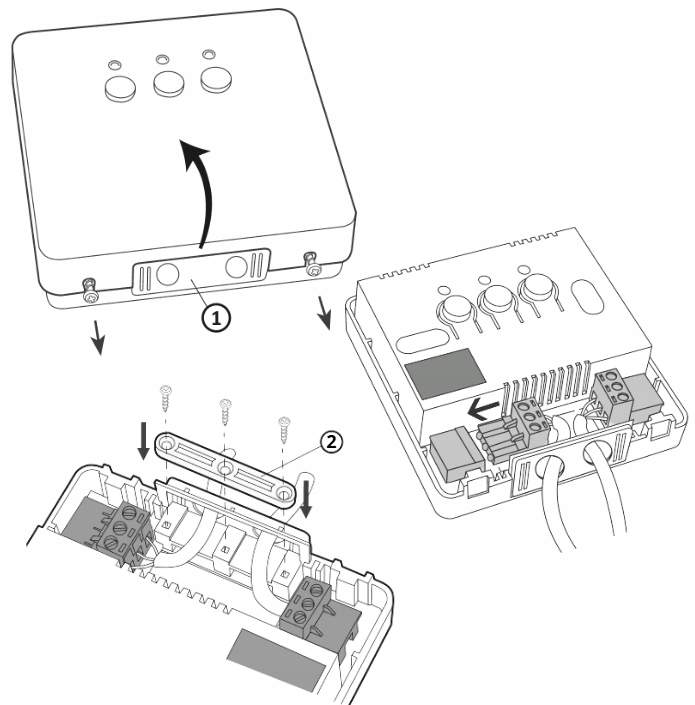

✅ 1 - установочная заглушка

Снимите крышку передней части AURATON Fornax, выкрутив винты на половину их длины.

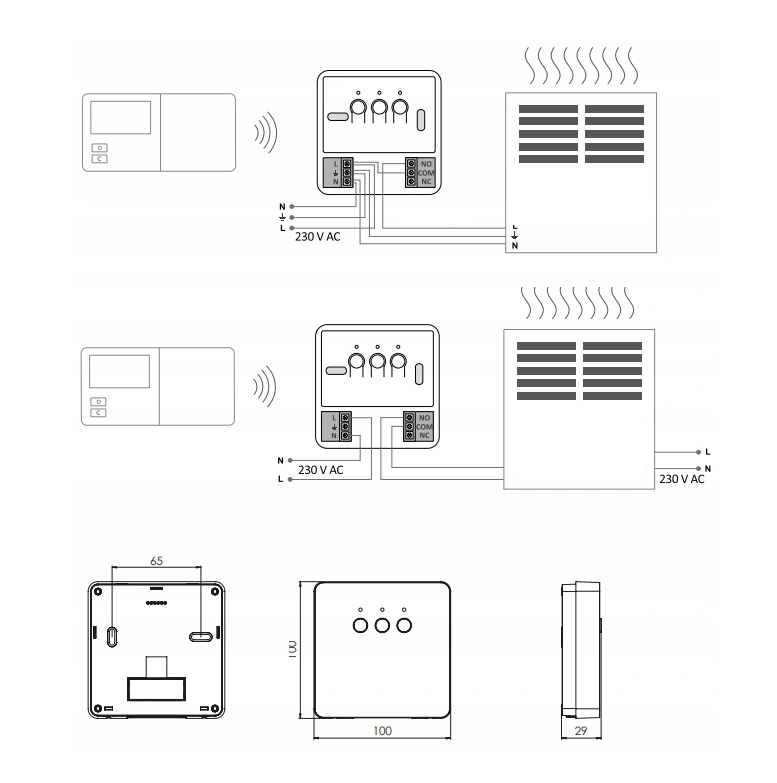

✅ Подключите нагревательный прибор к клеммам управляющего разъема приемника AURATON Fornax. Следуйте инструкции по эксплуатации нагревательного устройства.

✅ 2 - Кронштейн крепления кабеля.

После подключения кабелей их следует зафиксировать «кронштейном крепления кабеля» и прикрутить крышку обратно к приемнику AURATON Fornax.

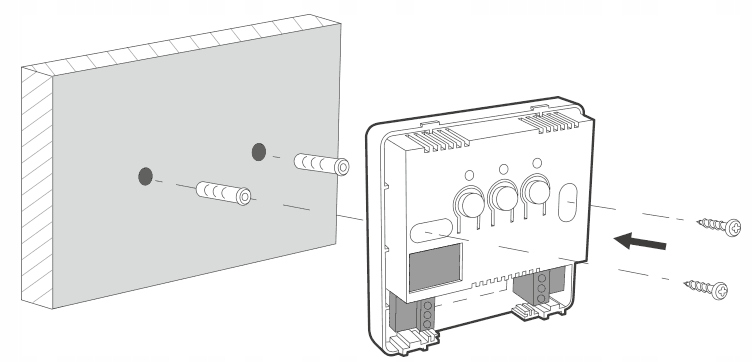

• Снимите переднюю крышку приёмника.
• Отметьте места для винтов на стене.
• Просверлите отверстия (5 мм) и вставьте дюбели.
• Прикрутите приёмник к стену, убедившись, что она устойчива.

➡️ Диапазон рабочих температур: 0–45°C

➡️ Рабочий диапазон:

• в типовом здании, со стандартной конструкцией стен - ок. 30 м;
• на открытой местности - до 300 м

➡️ Радиочастота:

• 868,850 МГц;
• 869,000 МГц

➡️ Уровень сигнала радио: Вверх до 11 дБм

➡️ Степень защиты: IP20

• Источник питания: 2 x AA (2 x 1,5 В), щелочной
• Количество уровней температуры: 4
• Температура защиты от замерзания: 4 – 10°C
• Диапазон регулирования температуры: 5 – 30°С (погрешность измерения +/- 1°C)
• Гистерезис: ±0,2°C / ±0,4°C / ШИМ
• Продолжительность включения: еженедельный, программируемый
• Индикация рабочего состояния: ЖК-дисплей

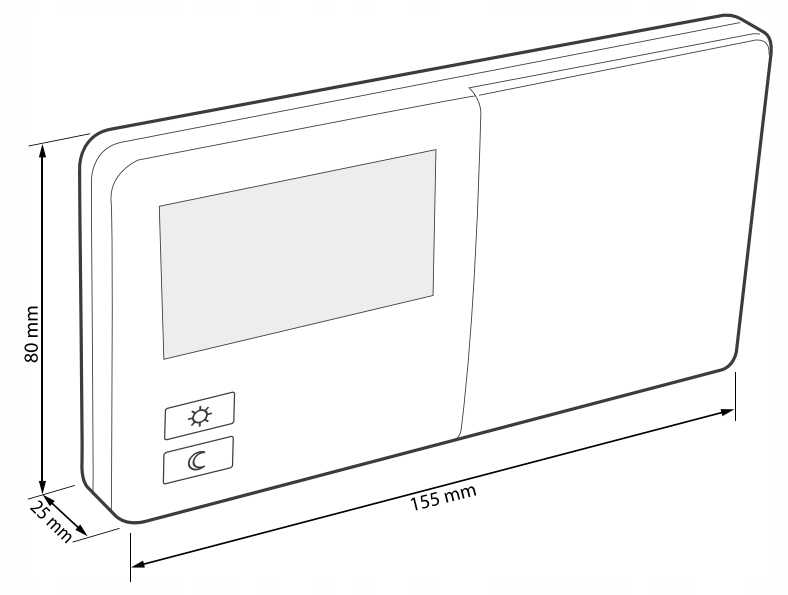

• Размеры [мм]: 155 x 80 x 25

⚙️ПРИЕМНИК⚙️

• Питание: 230 В переменного тока, 50 Гц, 1,5 Вт
• Индикация рабочего состояния: Светодиоды, звук
• Нагрузочная способность реле: Макс. 250 В переменного тока, макс. 16 А
• Категория приемника: 2
• Предлагаемое место установки: Рядом с котлом, насосом котла
• Размеры [мм]: 100 x 100 x 29
