Контроллер IB-TRON 3100GHE

ВНИМАНИЕ! ПРОСЬБА ПРЕДЛОЖИТЬ ТОЛЬКО ОПИСАНИЕ В СОДЕРЖАНИИ ПРЕДЛОЖЕНИЯ!

В связи с тем, что в процессе продактизации Allegro некорректно сочетает предложения с товарами, учитывая лишь несколько параметров, просьба ПРЕДЛАГАТЬ ТОЛЬКО ОПИСАНИЕ В СОДЕРЖАНИИ ПРЕДЛОЖЕНИЯ, а не в названии товара, что может быть некорректным.

К сожалению, мы не имеем на это никакого влияния и несмотря на предоставление правильных параметров , Allegro неправильно сочетает предложения с товарами.

Общие сведения

Контроллер IB – Tron 3100GHE представляет собой независимый микропроцессорный контроллер, оснащенный большим ЖК-дисплеем. Контроллер был разработан для управления наземными теплообменниками (GHE) путем управления заслонками и клапанами с помощью приводов или вентиляторов.

Модель серии IB – Tron 3100GHE позволяет управлять пассивным нагревом и процессы охлаждения. Интеллектуально выбирает источник тепла/охлаждения с учетом трех различных температур.

Профессиональный и интеллектуальный контроллер для управления системами, где необходимо выбрать источник тепла или холода из двух разных источников, при этом защищая здания от чрезмерного охлаждения.

Принцип работы:

Контроллер предназначен для управления процессом пассивного нагрева и охлаждения установок, оснащенных двумя различными источниками тепла/охлаждения. Практическим примером такой системы является вентиляционная система, оборудованная грунтовым теплообменником (GWC).

Грунтовый теплообменник — это устройство, предназначенное для вентиляции здания посредством из которых с небольшой глубины земли можно получать природную возобновляемую энергию. Идея работы устройства основана на том, что на глубине от 1 до 4 метров температура грунта практически постоянна в течение всего года. В нашей климатической зоне на этой глубине температура грунта составляет примерно +10 градусов С (+/- 1,5 градуса С). На самом деле ГТО располагается очень неглубоко, иногда даже над землей, в случае высокого уровня грунтовых вод. Однако, благодаря особой конструкции, фундамент ГТО моделируется на глубине 5-6 м ниже поверхности земли.

Пассивное охлаждение: горячий наружный воздух всасывается через воздухозаборник. Затем, проходя через ГТО, он отдает избыточную тепловую энергию холодному грунту, охлаждаясь. Предварительно охлажденный воздух направляется в вентиляционную установку, которая может подвергнуть его еще одной термической обработке или направить в помещения.

Пассивное отопление: Принцип работы точно такой же. противоположность его работе при пассивном охлаждении. Проходящий через ГТО холодный воздух нагревается более теплой землей.

В разные периоды температура наружного воздуха более благоприятна, чем после прохождения через ГТО. Например, в теплый и солнечный зимний день температура наружного воздуха выше, чем после прохождения ГТО, или в летнюю ночь температура наружного воздуха ниже, чем после прохождения ГТО. Затем наружный воздух должен быть направлен непосредственно в вентиляционную установку, минуя ГТО.

Описываемый ГТО трубчатый, гравийный или диафрагменный. Наружный воздух направляется в вентиляционную установку через ГТО или напрямую с помощью воздушных заслонок с приводом, например, типа IB-Fxxx (доступны на других аукционах).

Поскольку в большинстве случаев сопротивление прохождению воздуха через GHE намного больше, чем сопротивление прямого наружного воздуха, достаточно только одной заслонки на прямом воздуховоде наружного воздуха. При открытии этой заслонки воздух будет поступать прямо снаружи. Перекрытие забора воздуха через ГТО.

В ситуациях, когда сопротивление для воздуха, подаваемого напрямую, такое же, как и для воздуха, направляемого через ГТО, или ожидаемое сопротивление непонятно - две заслонки, работающие попеременно (одна закрытая , другой открытый).

Если сопротивление GHE является значительным, может потребоваться использование дополнительного вентилятора, поддерживающего GHE.

Пример схемы работы трубы и гравия GHE:

Пример соединения с одной воздушной заслонкой:

Пример подключения с одной воздушной заслонкой и дополнительным вспомогательным вентилятором:

Пример подключения двух заслонок, работающих попеременно:

Другим типом GHE является гликолевый GHE. Его работа основана на том, что воздух не направляется под землю и не нагревается/охлаждается напрямую, а косвенно через теплообменник, установленный на воздуховоде, подающем воздух к приточно-вытяжной установке. Холод/тепло поступает от нижнего источника, которым может быть земля, через систему заглубленных в нее вертикальных или горизонтальных труб. После включения циркуляционного насоса энергия земли собирается и передается воздуху через соответствующий теплообменник.

Нижним источником может быть и эффективная глубокая скважина, которая будет работать как источник охлаждения , но не будет эффективным источником пассивного обогрева.

Контроллер IB-Tron 3100GHE выбирает оптимальный источник тепла в процессе охлаждения и пассивного нагрева - он выбирает, должен ли воздух проходить через GHE или должен подаваться непосредственно снаружи через соответствующий теплообменник.

Донный источник также может быть эффективным глубоким колодцем, который будет работать как источник охлаждения, но не будет эффективным источником пассивного нагрева.

Логика работы зависит от тока время года. Летний и зимний сезоны могут быть установлены постоянно или автоматически изменяться в зависимости от средней температуры наружного воздуха T2 (если был подключен этот датчик).

В зимний сезон осуществляется пассивный обогрев - выбирается более теплый источник .

В летний сезон выполняется пассивное охлаждение - выбирается более холодный источник.

В то время как в случае зимнего сезона и реализации пассивного обогрева риск отсутствует перегрева помещения, в случае летнего сезона при реализации пассивного охлаждения существует реальный риск переохлаждения помещения. Поэтому контроллер позволяет включить соответствующую защиту.

Если указанная выше опция защиты активна и внутренняя температура (измеренная встроенным датчиком температуры) ниже минимальной температуры в летний период сезон, выбирается более теплый источник для защиты от чрезмерного охлаждения.

Примечание: Если активна функция защиты от чрезмерного охлаждения, контроллер должен быть установлен в эталонном помещении, где температура репрезентативна для всего здания. В качестве альтернативы контроллер следует разместить в помещении, где чрезмерное охлаждение доставляет неудобства пользователям здания (например, в спальне).

Температурный датчик T1 размещается в воздуховоде и показывает температуру воздуха, поступающего в систему обработки воздуха. ед.

В связи со спецификой конструкции ПТО невозможно непосредственно определить температуру воздуха, поступающего в вентиляционную установку после прохождения через ПТО, без его предварительной активации. Поэтому, если в настоящее время выбранный источник - воздухозаборник (наружный воздух непосредственно - Р1), то источник Р2 (запуск ГТО) следует время от времени выбирать для целей тестирования, чтобы определить, какие параметры будет иметь воздух после прохождения через ГТО. (в случае гликолевого ГТО после включения циркуляционного насоса). Только после завершения тестовой работы ГТО правильно измеряется температура Т1, которая учитывается при выборе источника.

Интервал времени, между которым следует проводить испытание ГТО для определения правильная сравнительная температура определяется как интервал испытаний на разрыв P2. интервал испытаний GHE выражается в минутах. Его величина зависит главным образом от типа и размеров ГТО, а точнее от того, как часто могут меняться тепловые условия в ГТО. В типичном для одноквартирных домов ОТО это значение составляет 90 минут.

Определяется время, определяющее, как долго должно проходить испытание ОТО, после которого будет происходить фактическое измерение температуры Т2. как период испытаний P2. Выражается в секундах.

Ее значение зависит от типа и размера ПТО, расстояния и точности изоляции вентиляционных каналов между ПТО и датчик Т2. Период тестирования P2 должен быть установлен эмпирически или должна быть вызвана соответствующая функция калибровки. В типичном для одноквартирных домов ПТО это значение составляет 120 секунд.

Обычно вторым источником является воздухозаборник (прямая подача воздуха снаружи). Если подключен датчик Т2, который показывает наружную температуру, он учитывается в качестве сравнения для выбора наилучшего источника.

Для оптимальной работы установки в системе воздухозабора

Примеры работы: Датчик Т1 и Т2

Типичная установка ГТО и внешний забор – прямой забор воздуха снаружи, минуя ГТО. Система с одной заслонкой.

• дроссель открыт - воздух поступает из воздухозаборника (P1);
• дроссель закрыт - воздух поступает через ГТО (P2);

Датчики T1 и T2 подключены, как описано выше.

Период проверки P1 (для забора воздуха) установлен на 0. Значение интервала проверки P1 (для забора воздуха ) не имеет значения из-за нулевого значения периода проверки P1.

Период проверки P2 (для GHE) был установлен на 120 секунд (именно столько времени требуется воздуху, чтобы пройти через GHE до датчик Т1). Тестовый перерыв P2 (для GHE) был установлен на 90 минут.

Текущий сезон – лето.

Пример логики работы контроллера:

• воздух рисуется снаружи. Сравнительная температура P1 (для впуска воздуха) всегда является текущим значением T2.
• через 90 мин включается GHE и работает в течение 120 секунд. По истечении этого периода температура от датчика T1 сохраняется как сравнительная температура P2 (для GHE).
• если сравнительная температура P2 ниже, чем сравнительная температура P1, источник P2 остается все время. Если нет, то он снова переключается на P1 (приток).
• если воздух всасывается через GHE, сравнительная температура P2 (для GHE) является текущим значением температуры T1, при условии, что время работы на GHE превысил значение как минимум своего испытательного периода – в противном случае это значение берется из последнего действительного показания. Если сравнительная температура P1 (для впуска воздуха, текущее показание T2) падает ниже сравнительной температуры P2 (для GHE), источник P1 (вход) переключается.
• 5. Вернуться к пт. 1.

Примечание: Если при работе контроллера выяснится, что внутренняя температура упала ниже минимальной температуры, что означает чрезмерное охлаждение, более выбран источник.

Примечание: Возможно переключение источника с P1 (впуск) на P2 (GHE) раньше, до окончания тестового перерыва P2 (точка 2 вышеупомянутый алгоритм). Это может быть сделано на основе ранее сохраненной сравнительной температуры P1 (из предыдущих циклов), поскольку это может указывать на лучшие параметры источника P2 (GHE).Для обеспечения правильной работы контроллера интервал проверки всегда должен быть больше чем тестовый период для данного источника.

Примеры работы: только датчик Т2

Установка GHE и внешний забор - прямой забор воздуха снаружи , минуя ОГЭ. Система с одной заслонкой.

• дроссель открыт - воздух поступает из воздухозаборника (P1);
• дроссель закрыт - воздух поступает через ГТО (P2);

Подключен только датчик T1. Датчик Т2 не подключен из-за невозможности прокладки кабеля или из-за значительного расстояния от воздухозаборника до входа в вентиляционную установку (до места измерения Т1).

Вариант: А система с двумя сдвоенными ГТО, работающими попеременно.

Период теста P1 (для воздухозаборника) был установлен на 30 секунд (столько времени требуется воздуху, чтобы пройти от воздухозаборника к датчику T1 ). Из-за возможности частой смены внешних условий интервал испытаний Р1 (для забора воздуха) был установлен равным 45 минутам.

Период испытаний Р2 (для ГТО) был установлен равным 120 секундам (это – продолжительность расхода воздуха через ГТО к датчику Т1). Тестовый перерыв P2 (для GHE) был установлен на 90 минут.

Текущий сезон – лето.

Пример логики работы контроллера:

• воздух рисуется снаружи. Сравнительная температура P1 (для впуска воздуха) является текущим значением

Характеристики

• Большой жидкокристаллический ЖК-дисплей с синей подсветкой (дополнительно), показывающий текущую температуру и другую информацию.
• Синий экран подсветка (подсветка включается при нажатии любой кнопки и отключается через некоторое время бездействия).
• Эстетический и современный дизайн.
• Простое, интуитивно понятное управление и программирование.
• Работа на базе одной, двух или трех температур.
• Реализация пассивного нагрева и охлаждения.
• Защита от переохлаждения.
• Питание от сети - батарейки не требуются – с памятью и резервным часами.
• Температура отображается с точностью до 0,1 oC.
• Калибровка прибора (внешние датчики на длинных кабелях, независимая калибровка Т1 и Т2). Регулируемый гистерезис.
• Тестовый запуск устройств для измерения.
• Функция TEST.
• Блокировка клавиатуры.

Комплект поставки

• 1x Термостат (основная панель)
• 1x Модуль питания
• 1x стандартный датчик температуры ( TSC-8200)
• 1x Датчик температуры с силиконовой проволокой (TSC-8201)
• 1x Это руководство

Технические характеристики

• Потребляемая мощность: <2 Вт
• Темп. хранение: -5 ÷ 50 ºC
• Темп. отображается: -20 ÷ 100 ºC с шагом 0,1 ºC
• Диапазон настройки: 5 ÷ 90 ºC с шагом 0,5 ºC
• Точность измерения: 1 ºC
• Гистерезис: 1 ÷ 10 ºC на каждый 1 ºC
• Интервалы проверки: 1 ÷ 5999 минут
• Период тестирования: 0 ÷ 5999 секунд
• Макс. нагрузка: 2 кВт на канал
• Электропитание: 230 В переменного тока
• Корпус: ABS
• Дисплей: ЖК (3,2'')
• Размеры [мм]: 120x120x23
• Управление: Электронное
• Пылевлагозащита: IP30
• Резервное копирование часов: 36 месяцев

Структура контроллера

Контроллер IB–Tron 3100GHE состоит из двух частей: основной панели с ЖК-дисплеем и клавиатурой и релейный модуль.

Оба модуля соединены между собой многожильным кабелем.

Размеры

Панель управления драйвером

1 — Дисплей

2 — Кнопка M

3 — Кнопка P

4 - Датчик температуры

5 - Кнопка ВВЕРХ

6 - Кнопка ВНИЗ

7 - Кнопка ВЕНТИЛЯТОР/ОК

ЖК-дисплей

Сборка

Разъедините две части корпуса главной панели контроллера. Для этого вставьте плоскую отвертку в две прорези, видимые в нижней части панели, и подденьте пластиковые защелки.

Подняв крючки, аккуратно разделите две половины основной панели. Во избежание повреждения корпуса начинайте отделение с нижней части панели (со стороны крючков).

После разделения обеих частей отсоедините ленточный кабель, соединяющий основную панель с исполнительной модуля, вытащив вилку из розетки в передней части панели.

Проводка контроллера, ведущая к монтажной коробке, должна быть подключена к соответствующим клеммам контроллера в соответствии с инструкциями. Подключение должно выполняться при выключенном питании.

Осторожно расположите лишние провода в электроустановочной коробке, избегая напряжений, которые могут вырвать провода из клемм.

Поместите исполнительный модуль контроллера в электроустановочную коробку, прикрутив заднюю часть корпуса основной панели двумя винтами.

Подключите ленточный кабель к разъему на передней панели главной панели.

Соедините две части контроллера, начиная с крючков в верхней части устройства и заканчивая крючками на внизу.

Для скрытого монтажа рекомендуется использовать прямоугольную монтажную коробку размерами 80х80х50мм.

Коробка продается на отдельном аукционе.

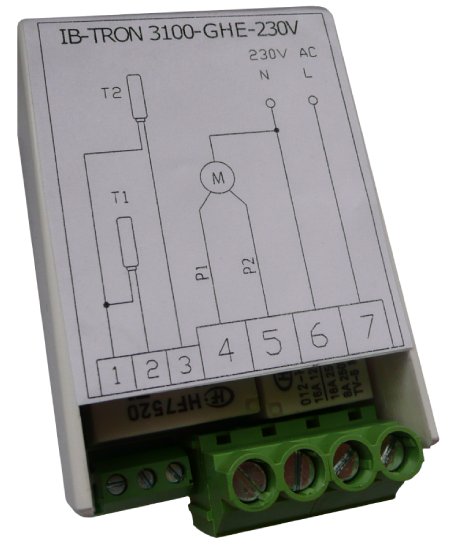

Модуль реле

• 1, 2 - Датчик температуры Т1 - температура в приточном воздуховоде должна быть подключена между этими клеммами;
• 1, 3 - Датчик температуры Т2 - датчик наружной температуры должен быть подключен между этими клеммами клеммы;
• 4 – фаза появляется на этом выходе при выборе источника P1 (впуск);
• 5 – фаза появляется на этом выходе при выборе источника P2 (GHE);
• 6 - нулевой провод сети 230В;
• 7 - фазный провод сети 230В;

Руководство пользователя:

Подробное руководство пользователя на польском языке:

http://download.insbud.net/pl/manuals/pl_ibtron_3100ghe .pdf
