Как использовать:

1.Выключите питание, подключите согласно схеме подключения и убедитесь, что оно подключено правильно.

2. отремонтируйте контроллер и установите скорость на минимальное значение «0», чтобы избежать внезапного высокого тока и необратимого повреждения при включении питания;.

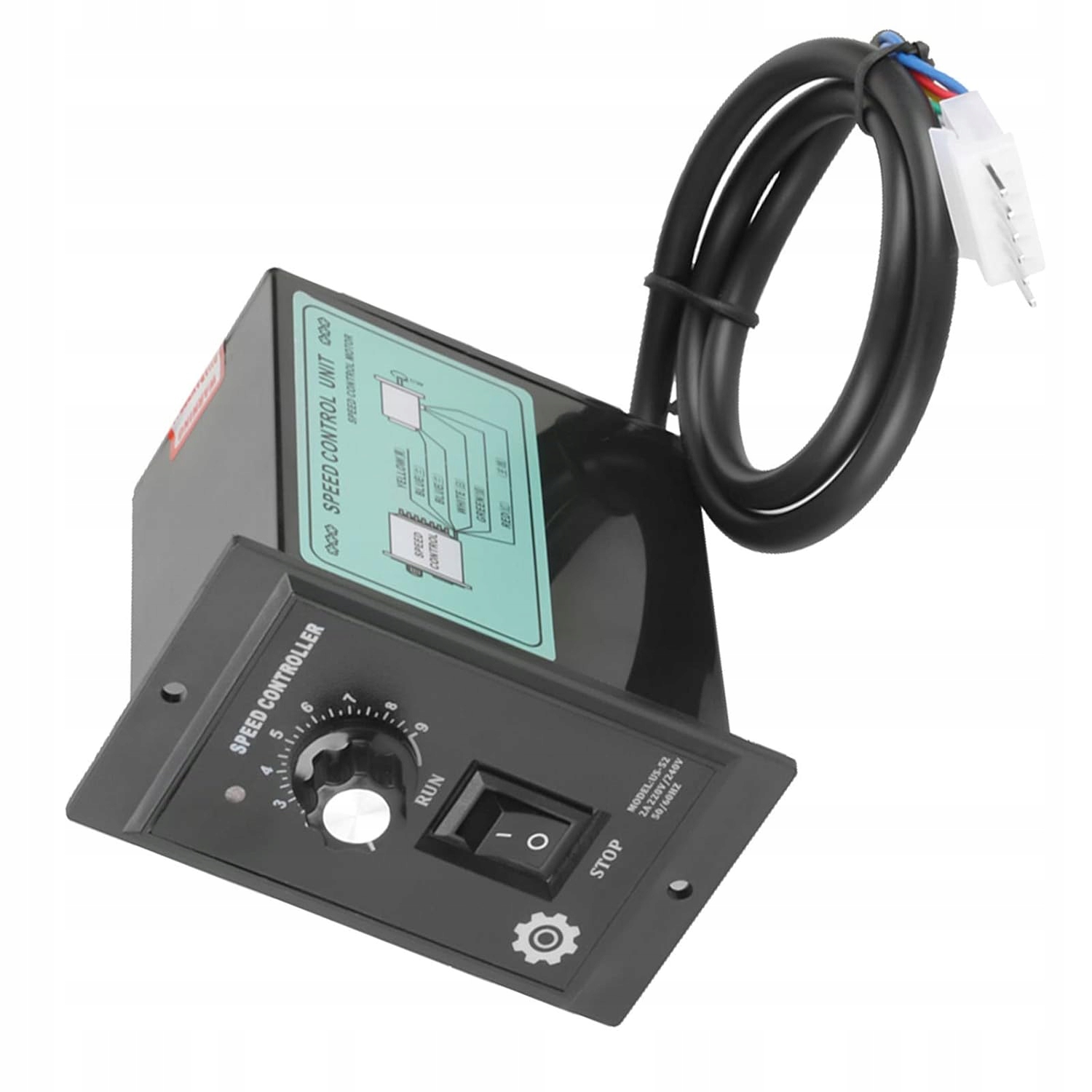

3. Затем включите питание и поверните ручку скорости в нужное положение. Если питание не требуется, выключите его.

4. Контроллер подключен к двигателю. Если вы обнаружите, что крутящий момент или скорость не соответствуют требуемым, отрегулируйте потенциометр точного управления на боковой стороне изделия.

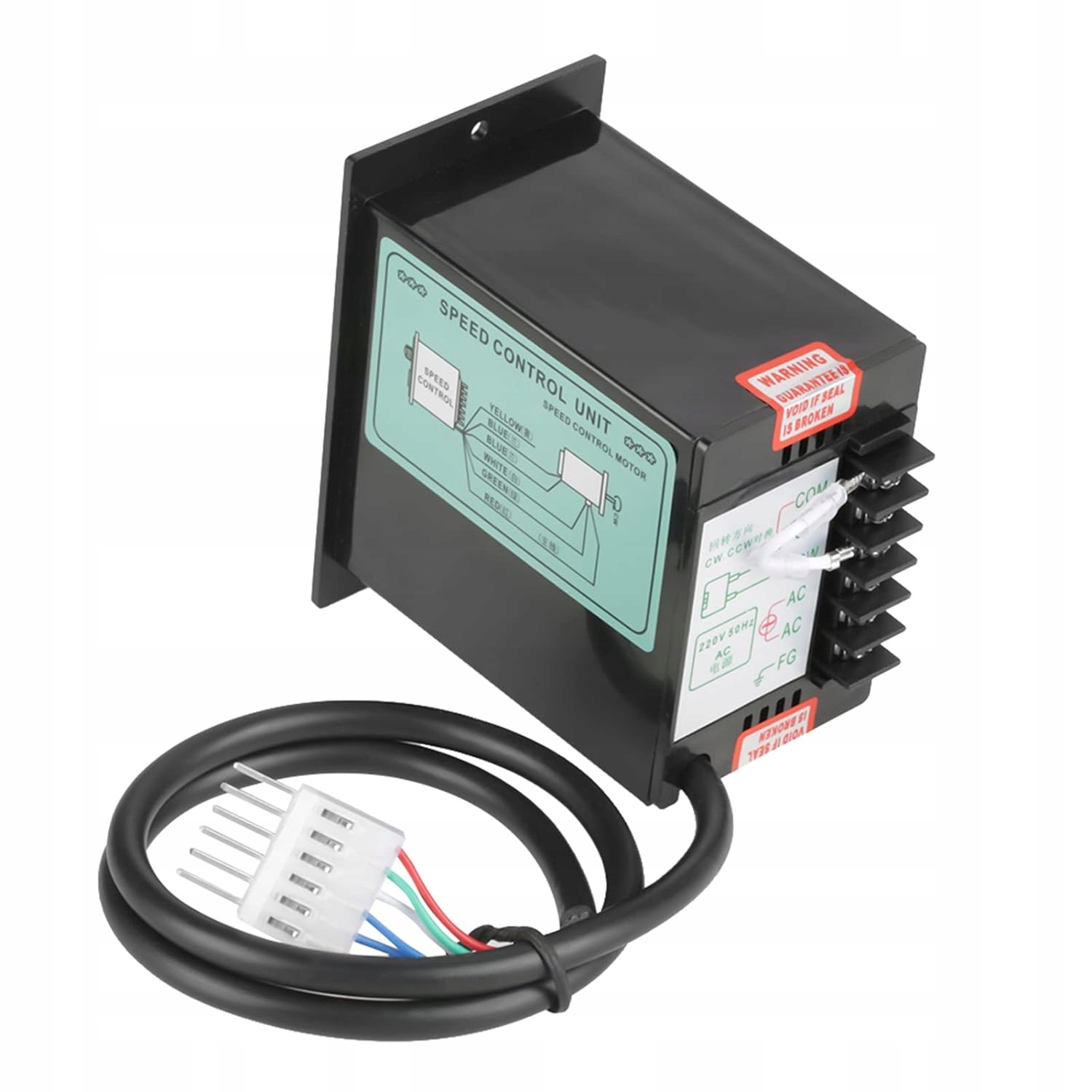

5 Чтобы изменить направление вращения двигателя, просто поменяйте местами перемычки «CCW» и «CW» на задней панели контроллера.

6. Выберите короткие соединения COM и CW, и двигатель будет вращаться по часовой стрелке.

7. Выберите короткие соединения COM и CCW и вращайте двигатель против часовой стрелки.

(При изменении направления не меняйте направление до полной остановки двигателя.)

Этот регулятор скорости двигателя подходит для двигателей переменного тока 220 В, 50/60 Гц.

Диапазон скоростей 90–1400 об/мин, 50 Гц, 90–1700 об/мин, 60 Гц.

Подходит для упаковки, печати, пищевой промышленности, электроники, приборостроения, медицинского оборудования, оборудования для привода скоростных линий швейной промышленности.

В контроллере используются высококачественные электронные компоненты и интегрированные компоненты, прочный.

Малый размер, высокая точность, широкий диапазон скоростей и длительный срок службы.

Спецификация:

• Питание: 220 В переменного тока, 50/60 Гц.
• Номинальная мощность: 400 Вт.
• Температура окружающей среды: -10~+50°C.
• Относительная влажность: <90%.
• Диапазон скоростей: 90–1400 об/мин, 50 Гц, 90–1700 об/мин. 60 Гц
• Вес наконечника: 295 г

Способ подключения:

Черный провод — это основной провод двигателя, красный и белый провода — это вспомогательный провод конденсатора, 2 синих провода — провод обратной связи регулирования скорости, зеленый провод — провод заземления.
