Универсальный регулятор температуры (управление солнечным коллектором, камином, циркуляционными насосами, обогревателем+вентилятором), НЕТ: SC20

SC-20 предназначен для управления системой отопления или охлаждения. В зависимости от конфигурации регулятор может управлять простыми системами, такими как котел или циркуляционный насос, а также сложными системами, например. солнечный коллектор или камин с водяной рубашкой.

• 3 режима работы на выбор:

• 3 температурных порога: контроль + 2 сигналы тревоги
• сигнализация высокой и низкой температуры сигнализируются релейным выходом и зуммером
• 2 релейных выхода: основной 20А и сигнальный 8А
• 2 датчика NTC в комплекте

Регулирование основано на измерении от одного или двух датчиков температуры:

• при измерении от одного датчика регулятор поддерживает заданную температуру путем включения основного выхода в режим «нагрев» или «охлаждение» с заданным отклонением (гистерезис регулируется в диапазоне 0,1....20°С).
• при измерении от двух датчиков пользователь может выбрать режим работы регулятора: выход включается по разница или среднее значение двух датчиков температуры. В дифференциальном режиме контроллер включит, например, циркуляционный насос коллектора после достижения необходимой разницы между датчиками бака и коллектора. В режиме усреднения регулятор работает как обычный терморегулятор с функцией сигнализации, за исключением того, что значение измерения рассчитывается из среднего арифметического показаний двух датчиков температуры, напр. на двух концах трубопровода или резервуара.

SC-20 имеет возможность установить два дополнительных порога сигнализации:

сигнализация высокой и низкой температуры. При превышении вспомогательный и внутренний релейные выходы активируют зуммер. При возникновении тревоги основной выход может быть заблокирован во включенном или выключенном положении (зависит от системы, например, при повышении температуры в камине необходимо включить насос для охлаждения контура).

Универсальный регулятор предназначен для регулирования температуры в системах отопления:

• Отопитель и сигнализация
• Отопитель и вентилятор
• Циркуляционный насос центрального отопления. с внешней сигнализацией
• Циркуляционный насос ГВС. с внешней сигнализацией
• Солнечный коллектор с внешней сигнализацией
• Солнечный коллектор и циркуляционный насос котла
• Камин с водяной рубашкой
• Камера-инкубатор с двумя датчиками

Примеры схем управления устройствами с использованием регулятора SC20.

Примеры схем управления устройствами с использованием регулятора SC20.

Технические данные:

Входы:

• два датчика температуры NTC 5 кОм на 25°C
• цифровой вход

Диапазон измерения: -50...+150°C

Точность измерения: +/-0,5°C

Разрешение: 0,1°C во всем диапазоне

Дисплей: Светодиодный, 4 цифры высотой 11 мм с графическими значками

Метод регулирования: ВКЛ-ВЫКЛ с гистерезисом

Выходы:

• основной: реле 20А 4,5кВт, долговечность 100 тысяч циклов
• сигнализация: реле 8А 1,5кВт, долговечность 100 тысяч циклов

Функции:

• 3 режима работы контроллера: нормальный, дифференциальный, усредненный
• сигнализация высокой и низкой температуры, сигнализируемая звуком и релейным выходом
• звуковая сигнализация неисправности датчика и активация цифрового входа

Монтаж: в отверстие размерами: 71 х 29 мм

Питание: 230ВAC +/-15% (стандарт) или 12ВAC/DC или 24AC/DC

• возможность заказа регулятора в 12ВAC/DC или Версия с источником питания 24 В переменного/постоянного тока (дополнительная плата: 12 В - 12,30 зл., 24 В - 40 зл.)

Потребляемая мощность: макс. 3 ВА

1/ Степень защиты IP65 (спереди после монтажа в коробку)

2/ Установка в отверстие размерами 71 x 29 мм, максимальная толщина стенки платы 20 мм

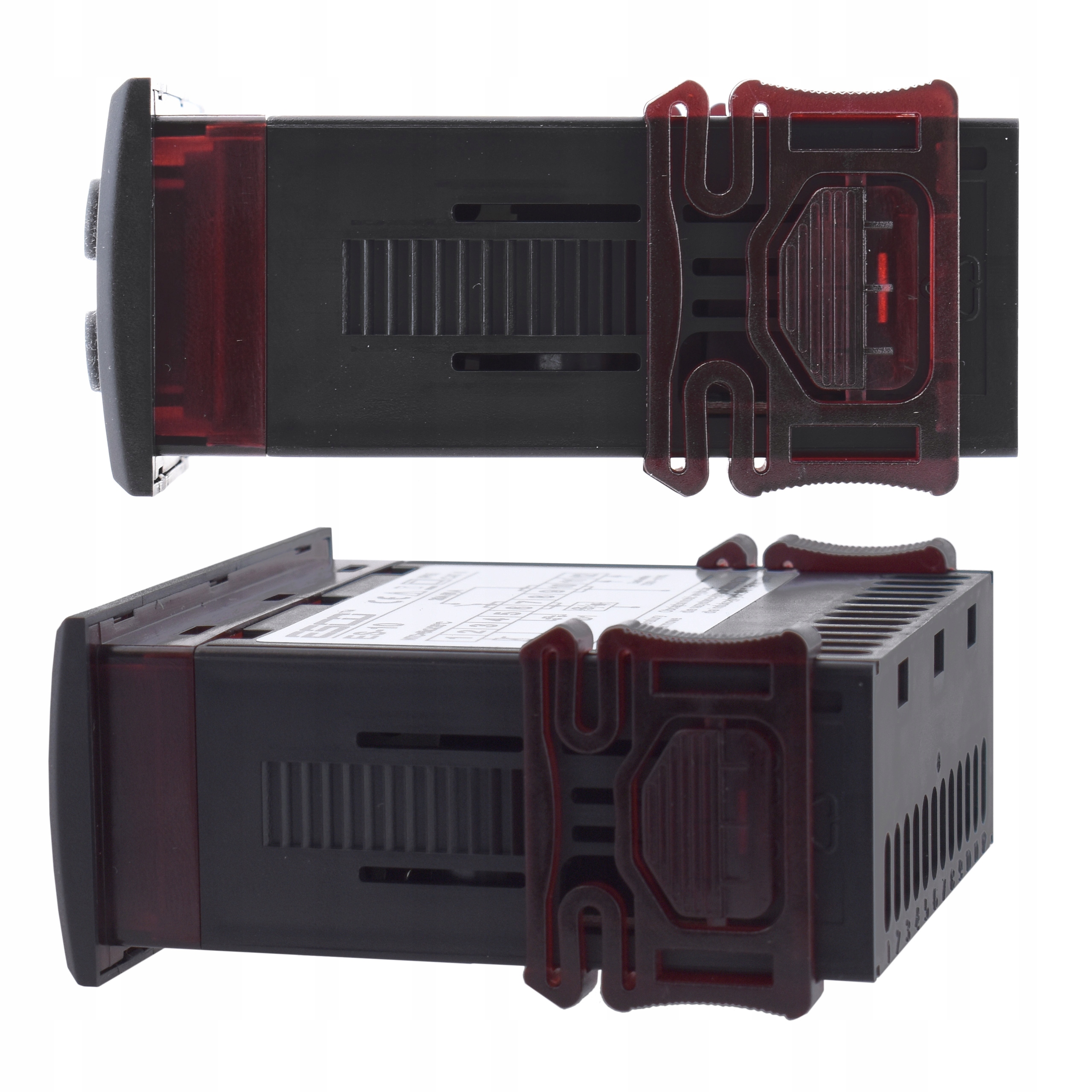

3/ Монтажные кронштейны в комплекте

Лицевая панель.

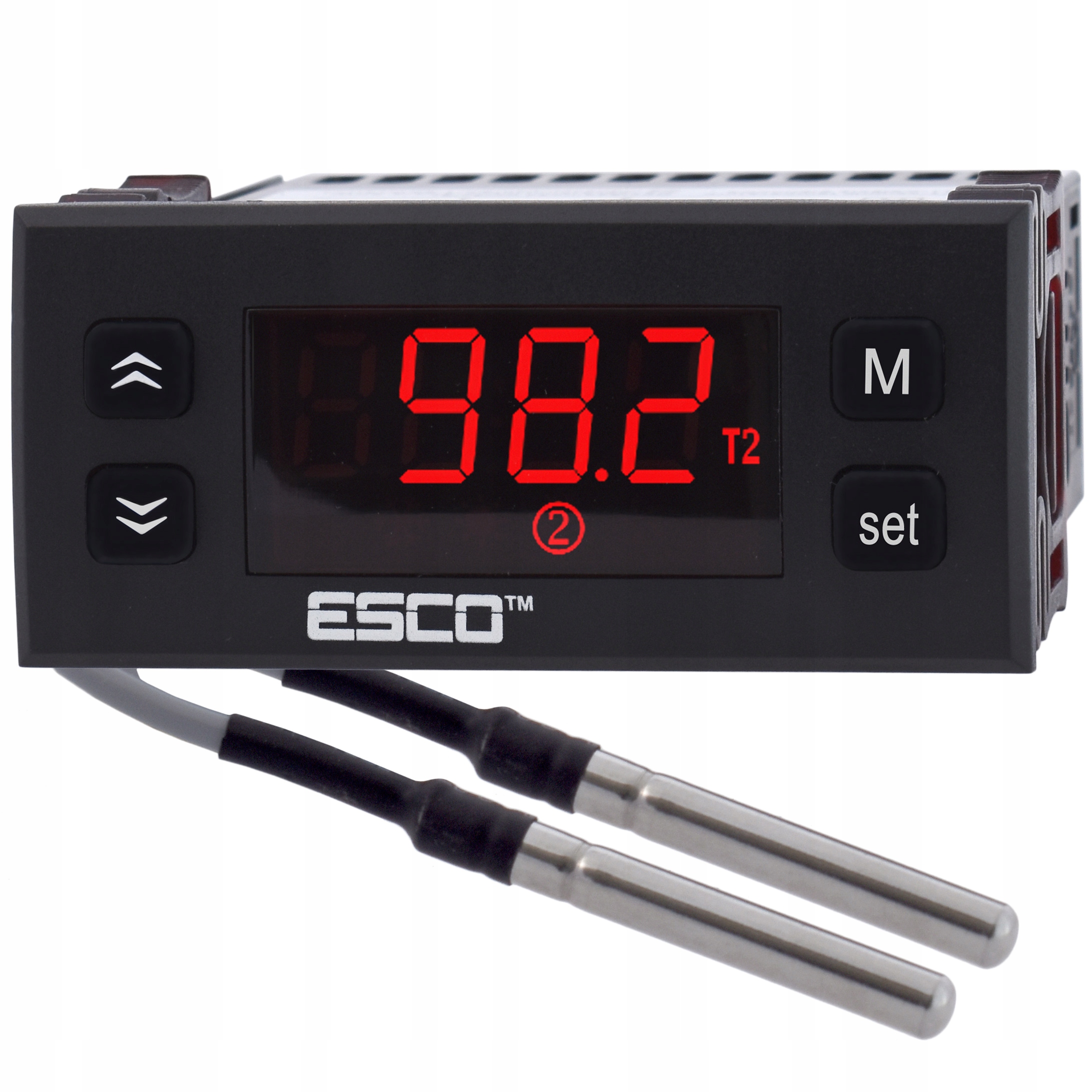

Два датчика в комплекте БЕСПЛАТНО

Изготовлены из нержавеющей стали, класс герметичности IP67 (водонепроницаемый).

Кабель длиной 200см, который при необходимости можно удлинить электрическим кабелем (желательно многожильный, двухжильный, 1,5мм) до 80 метров.

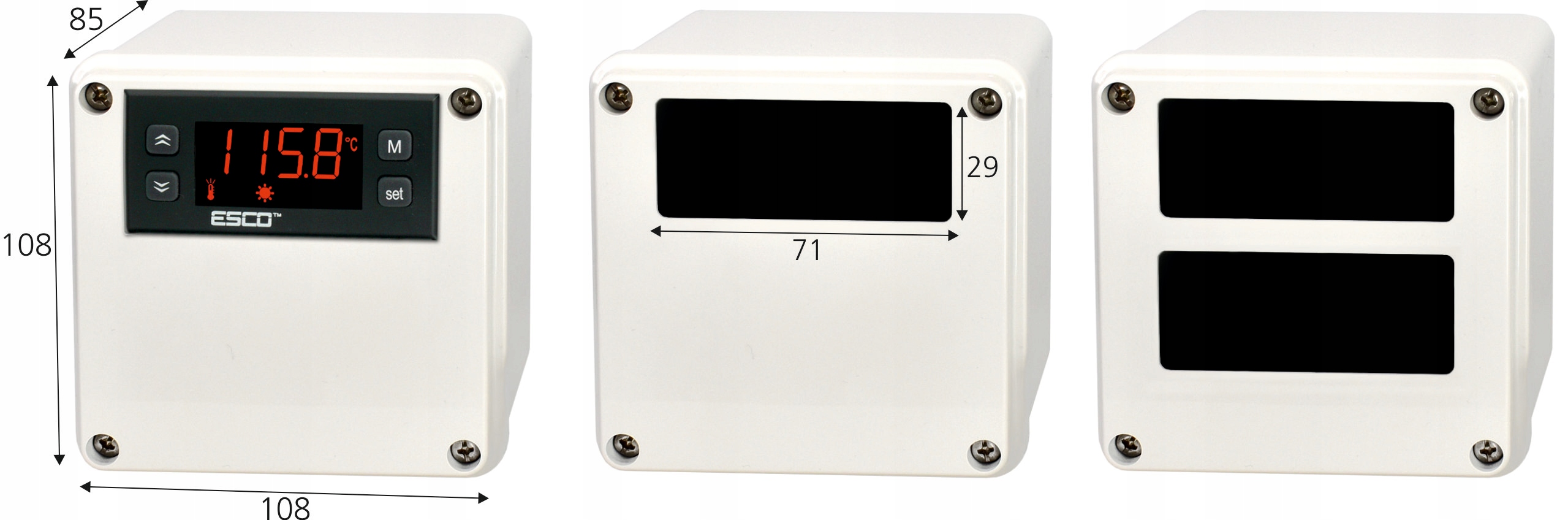

Для регулятора рекомендуем приобрести герметичную коробку IP65 с вырезанным монтажным отверстием и кабельными вводами в комплекте.

• одно отверстие (35 PLN брутто)
• два отверстия (40 PLN брутто)

Дополнительные датчики доступны на других наших аукционах:
