РЕГУЛЯТОР УРОВНЯ ВОДЫ ДАТЧИК ЖИДКОСТИ КОНТРОЛЛЕР LC

РЕГУЛЯТОР УРОВНЯ ВОДЫ - ЖИДКОСТИ С ЖК-ДИСПЛЕЕМ

.

АВТОМАТИЧЕСКОЕ ВКЛЮЧЕНИЕ ВОДЯНОГО НАСОСА И ЗАЩИТА ОТ СУХОГО ХОДА

.

2 КАНАЛА + КАНАЛ СИГНАЛИЗАЦИИ

.

СЧЕТЧИК ПЕРЕКАЧИВАЕМОЙ ЖИДКОСТИ

.

МИН И МАКСИМАЛЬНЫЙ УРОВЕНЬ ПАМЯТИ

.

РАБОТАЕТ С ЭЛЕКТРОДАМИ И ПОПЛАВКОВЫМИ ДАТЧИКАМИ

Контроллер позволяет управлять водяным насосом, электромагнитным клапаном или другим приводом

зависит от уровня воды в резервуаре. Измерение производится с помощью проводов (щупов), погруженных в воду или

через поплавковые датчики. Поддерживает до 3-4 датчиков или 10 поплавковых датчиков. Контроллер имеет 2 независимых

каналы с реле на выходе. Он также оснащен ЖК-дисплеем с подсветкой и информацией на польском языке.

Кроме того, он имеет выход реле сигнализации. Измерение производится примерно каждые 6 секунд. Водитель

позволяет работать в конфигурации для наполнения и опорожнения бака.

Лучший контроллер на рынке, со следующими характеристиками:

- имеет ЖК-дисплей со счетчиком перекаченных литров жидкости, а также памятью для MIN и MAX. уровней

- работает как с щупами, так и с нормально открытыми поплавковыми датчиками

- имеет дополнительную функцию (ТРЕВОГА), т.е. релейный выход, который может управлять дополнительным внешним устройством.

- высокое качество изготовления: профессиональные печатные схемы, выполненные по цифровой технологии, большинство элементов по SMD-технологии, корпус фрезерован на станке с ЧПУ

- имеет 3 выхода (ВЫХОД 1, ВЫХОД 2 и СИГНАЛИЗАЦИЯ) контакты реле, что позволяет управлять любыми внешними устройствами как на 12 В постоянного тока, так и после использования реле/контактора для других напряжений, например 230 В переменного тока или 24 В.

.

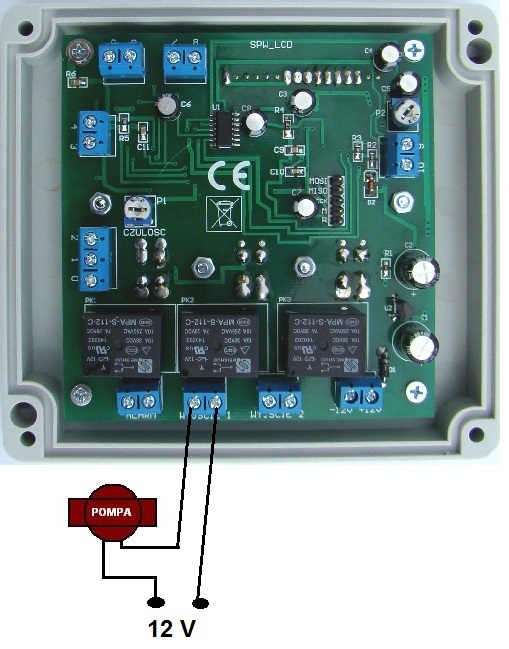

Подключение контроллера и насос 12В (прямое управление, канал №1) согласно рисунку ниже:

Подключение контроллера и типового насоса 230 В переменного тока (канал № 1) согласно рисунку ниже, с использованием внешнего реле:

В приведенном выше примере используется внешнее реле с катушкой 12 В постоянного тока. Источник питания «12В постоянного тока» может быть от

тот же источник, который питает контроллер. В этом случае «ВЫХОД 1» включает реле и только его контакты

переключить насос на другое напряжение, например, 230 В переменного тока, 24 В и т. д. Разумеется, необходимо также подключить напряжение

питание насоса (в примере 230 В переменного тока). Можно использовать многие типы реле с напряжением катушки 12 В постоянного тока и

замкните контакты на соответствующее напряжение, например RELPOL RM85.

.

Аналогично мы можем подключить канал №2 и выход сигнализации. Непосредственно к контактам контроллера

"ВЫХОД 1", "ВЫХОД 2" и "ТРЕВОГА" могут быть поданы до 12В (пример на стр.1) и при наличии напряжения приемника

чем выше, необходимо использовать внешнее реле (пример на стр. 2 руководства)

.

Разумеется, вам также следует подключить питание контроллера 12 В постоянного тока к разъемам -12 В и +12 В соответственно. Питание осуществляется от стабилизированного постоянного тока от блока питания или аккумулятора.

.

Измерительными элементами являются зонды (провода), погруженные в воду, или поплавковые датчики NO (замыкающиеся при затоплении водой).

Если измерительными элементами являются поплавковые датчики, следует использовать датчики NO, т.е. когда

Нет воды открыты, а когда датчики заливаются водой, они остаются закороченными. Можно подключить до 10 датчиков (10

уровни жидкости). При этом электропроводность жидкости не имеет значения, поэтому можно контролировать

уровень непроводящей жидкости. Подключение датчиков согласно схеме ниже, т.е. одним кабелем

каждый датчик к разъему «0», а остальные провода отдельных датчиков к разъемам от «1» до «10».

Разумеется, датчики должны быть рассчитаны на работу при полном погружении. Контакт датчика должен быть

минимум для напряжения 10В и тока 0,1А. В этом примере жидкость затопляет 2 нижних датчика, поэтому контроллер отобразит «Уровень 2».

.

Если измерительными элементами являются зонды, погруженные в воду, следует использовать зонды из нержавеющей стали, например

A2, A4 в виде, например, винтов большего размера. Разумеется, в этом случае контроллер работает по принципу прохождения

Ток через жидкость очень мал, поэтому она должна проводить электричество. В таком случае рекомендуется контроль

с использованием 3-4, максимум 5 зондов (максимальное количество зависит от проводимости данной жидкости). Проходящий ток очень

маленький и безопасный: напряжение 2-3В, от нескольких до нескольких десятков мкА. При установке датчиков следите за тем, чтобы они не касались стенок резервуара.

вода. Подключение датчиков согласно схеме ниже, т.е. датчик «0» находится внизу бака и последующие датчики

помещаются выше. В этом примере жидкость затопляет 3 датчика, поэтому контроллер укажет «Уровень 3».

В обоих случаях длина кабелей для зондов/сенсоров может достигать нескольких десятков метров, сечение кабеля не менее 0,5 мм2. Не размещайте кабели датчиков рядом с другими кабелями, особенно силовыми.

.

Выбор режима работы контроллера

Чтобы выбрать режим работы контроллера, т.е. наполнение или опорожнение бака, выключите его

включите питание, нажмите и удерживайте F3, затем включите питание, появится текст «УСТАНОВИТЬ РЕЖИМ РАБОТЫ», вы должны

отпустите F3 и выберите режим F1=опорожнение или F2=заполнение соответственно. Режим сохранится и драйвер

вернется к нормальной работе через несколько секунд. Режим работы запоминается и после отключения питания контроллера

i относится ко всему контроллеру (каналы 1 и 2 всегда работают в одном заданном режиме)

.

ЖК-дисплей

Контроллер оснащен ЖК-дисплеем, на котором в верхней строке отображается уровень жидкости, а в нижней строке циклически отображаются (меняются каждые 6 секунд):

– “L” (счетчик литров жидкости)

– «MIN» и «MAX» (запоминание максимального и минимального уровней жидкости)

– «W1», «N1» и «T» (соответственно W1 — это верхний датчик набора каналов 1, N1 — нижний датчик канала 1 и T —

режим работы – 0=опорожнение и 1=заполнение)

– «W2», «N2» и «A» (W2 и N2 — датчики канала 2, а A — датчик тревоги)

Функциональные кнопки

Во время обычной работы мы можем использовать кнопки F1, F2 и F3. Нажмите и удерживайте данные

кнопка. Описание их функций:

– F1 сбрасывает счетчик литров перекачиваемой жидкости (относится к каналу 1)

– Вход F2 в меню контроллера

– F3 очищает память минимального и максимального уровней жидкости (MIN И MAX)

.

Счетчик слитой жидкости

Контроллер оснащен счетчиком перекачиваемой жидкости по каналу 1 в литрах. Счетчик за

в настоящее время увеличивается каждые 10 периодов измерения (по 6 секунд каждый), т.е. каждую минуту включения выходного реле 1

(работа насоса). Показания счетчика сохраняются в энергонезависимую память прибора примерно каждые 24 часа. Также после включения

Питание контроллера, состояние счетчика считывается из последней записи в память. Счетчик можно сбросить

с помощью кнопки F1 или будет автоматически удалено после переполнения, т.е. превышения 999999999 литров, т.е.

почти 100 000 м3 жидкости.

Чтобы счетчик считал правильно, необходимо указать КПД насоса (количество литров в минуту работы). Для этого

отключите питание контроллера, нажмите и удерживайте F1 и включите питание. Затем используйте кнопки F2 и F3 для входа

Производительность насоса (диапазон 1–500 литров в минуту) и одобрен F1. Установленная производительность насоса запоминается

после отключения питания контроллера.

.

Память уровня MIN и MAX

Контроллер имеет память о зарегистрированных минимальном и максимальном уровнях жидкости. Эта память

удалить при выключении питания или нажатии кнопки F3 на главном экране.

.

Меню контроллера

После входа в меню контроллера (F2) установите следующие параметры:

– высший датчик канала 1 (W1) в диапазоне от 2 до 10

– нижний датчик канала 1 (N1) в диапазоне от 1 до 9 (но max должен быть ниже W1)

– высший датчик канала 2 (W2) в диапазоне от 2 до 10

– нижний датчик канала 2 (N2) в диапазоне от 1 до 9 (но max должен быть ниже W2)

– датчик сигнализации (AL. PROBE) в диапазоне 1-10

– задержка тревоги (АЛ. ОПОЗ.) в диапазоне 1-10 (единица измерения — один 6-секундный период измерения)

Разумеется, настройки меню запоминаются после выключения питания.

.

Описание работы контроллера:

.

Если контроллер находится в режиме опорожнения, его работа осуществляется следующим образом. Описано в качестве примера

Канал 1 останется (установлены верхний датчик W1 = 7 и нижний датчик N1 = 5). Уровень воды поднимется по мере достижения

Включится верхний датчик (уровень 7), выход 1, т.е. начнет работать насос опорожнения бака. Только когда

уровень воды ниже N1 (т.е. 4 или меньше в данном примере), насос отключится. Когда уровень

Вода снова поднимется до 7, и насос снова включится. Разница между W1 и N1 обеспечивает

гистерезис, чтобы насос не включался время от времени в случае, например, ряби поверхности жидкости.

Канал 2 работает аналогично, ссылаясь на набор W2 и N2, управляя реле «выход 2».

Выход сигнализации в режиме слива работает аналогичным образом, ссылаясь на один

электрод/датчик (АЛ) и задержка включения тревожного выхода. Например, если мы установим зонд

AL = 8 и задержка = 1, а уровень воды увеличивается, выход ТРЕВОГИ будет включен немедленно (после 1

считывание уровня жидкости, которое => AL) когда жидкость достигает уровня => 8 и отключается, когда жидкость опускается ниже этого уровня

уровень (7 или меньше). Однако, если мы установим задержку (OPPOZ.AL), например, на 2, выход тревоги останется

включается только тогда, когда после 2-х последовательных измерений уровень жидкости остается =>8, аналогично если ОПОЗ АЛ =5, то

Чтобы активировать выход сигнализации для 5 последовательных измерений, уровень жидкости должен быть =>8. Если в течение любого из

Измерения (выполняются каждые 6 с) уровень жидкости будет ниже (т.е. 7 или меньше), обратный отсчет измерений начинается с

начало. Задержка OPOZ AL применяется только к включению выхода тревоги, после его включения

Одного значения ниже AL (7 или меньше) достаточно, чтобы отключить этот выход. Просто подключаем устройство

(сигнализатор, дополнительный насос, электромагнитный клапан и т.п.) то же, что и в случае с выходами 1 и 2, т.е. как и в первом

рисование. Всегда используйте максимально возможные задержки из-за долговечности контактов реле.

.

Если контроллер находится в режиме наполнения, его работа происходит следующим образом. В качестве примера будет описано

канал 1 (установлен верхний датчик W1 = 7 и нижний датчик N1 = 5). Уровень воды будет снижаться по мере того, как он опустится ниже N1

(т.е. 4 или меньше в этом примере) выход 1 будет включен, т.е. насос запустится и начнет наполнение

танк. Когда уровень воды поднимется до W1, т.е. 7, выход 1 отключится. Далее, когда уровень воды

снова упадет ниже N1, насос будет перезапущен. Разница между W1 и N1 обеспечивает гистерезис

Чтобы насос не включался то и дело в случае, например, ряби на поверхности жидкости.

Канал 2 работает аналогично, ссылаясь на набор W2 и N2, управляя реле «выход 2».

Выход сигнала тревоги работает так же, как указано выше в примере с опорожнением бака

только наоборот, т.е. выход включается, когда уровень жидкости <=AL, и выключается, когда уровень жидкости выше

AL, поэтому в этом режиме AL должно быть установлено максимум на 9, хотя на самом деле оно обычно будет меньше.

Настройки датчиков канала 2 могут быть любыми (как такими же, как у канала 1, так и отличными от канала 1).

Разумеется, щупы каналов 1 и 2 и выход тревоги настраиваются в меню и используются (т.е. подключаются приёмники).

должен быть физически установлен, в то время как другие входы датчиков могут оставаться неподключенными. Конечно

помните, что если мы используем более 3-4 уровней жидкости, вместо зондов следует использовать поплавковые датчики

НЕТ.

Технические данные:

- регулируемый источник питания 12В постоянного тока (11-13В постоянного тока)

- ток потребления до 150мА

- два нормально открытых выхода, выход 1 и 2 с максимальной нагрузочной способностью 4А

- нормально открытый выход (ТРЕВОГА) с максимальной нагрузочной способностью 1А

- вес 0,3 кг

Вы можете скачать инструкции здесь:  http://cosmogate.pl/slawek/INS/SCD.pdf

Контроллер абсолютно новый.

.

В комплект входит контроллер + электронная инструкция на польском языке. (PDF).
