РЕГУЛЯТОР ТЕМПЕРАТУРЫ ДИФФЕРЕНЦИАЛЬНЫЙ ТЕРМОСТАТ -50+125C

ЦИФРОВОЙ РЕГУЛЯТОР ТЕМПЕРАТУРЫ

.

3 КАНАЛА, ТЕМПЕРАТУРА -50 до +125 С

.

ВОДОНЕПРОНИЦАЕМЫЕ ДАТЧИКИ СООТВЕТСТВУЮЩЕЙ БРЕНДЫ

Контроллер имеет 3 канала с двумя датчиками

.

Два типичных канала включения/выключения: один управляет выходом 1 на основе датчика 1.

.

Второй управляет выходом 2 на основе датчика №2.

.

Также контроллер имеет третий дифференциальный канал — он включает выход на основе разницы температур между датчиками.

.

Это обеспечивает множество вариантов управления. например, управление солнечным насосом согласно рисунку ниже, кроме того, канал 1 можно использовать для подогрева котла (включение обогревателя или насоса печи центрального отопления ниже, например, 30°C в котле). Вы также можете использовать канал 1 для переключения на второй резервуар для воды после достижения температуры X в первом резервуаре. И множество других примеров.

.

Почему стоит купить этот драйвер:

- разработано и изготовлено в Польше

-в комплект входят два водонепроницаемых цифровых датчика

- имеет целых 3 канала управления

- имеет дополнительный четвертый канал сигнализации (БУЗЕР)

- четкий ЖК-дисплей и простое МЕНЮ на польском языке

ОБЩЕЕ ОПИСАНИЕ:

.

Контроллер используется для управления внешними устройствами на основе температур, считываемых с двух датчиков. Это цифровые датчики, не требующие калибровки DS18B20. Контроллер имеет 3 канала релейных выходов и выход сигнализации (зуммер). Вся информация отображается на ЖК-дисплее контроллера, а настройки производятся с помощью трех кнопок (так называемое интерактивное меню).

.

Измерение температуры датчиками 1 и 2 возможно в диапазоне от -50,0°С до +125,0°С, при этом установка температуры включения выходов 1 и 2 в диапазоне от -40,0°С до +120,0°С. Измерение и настройка с разрешением 0,1°C. Показания температуры и состояние реле обновляются примерно раз в 1 секунду.

.

Контроллер питается от внешнего источника питания 9 В переменного тока. РТ-1 имеет три реле (общий контакт, нормально разомкнутый и нормально закрытый) и один зуммер, управляемый по каналам:

•выход 1 контролируется датчиком № 1

•выход 2 контролируется датчиком № 2

•выход 3 контролируется разницей температур между датчиком № 1 и датчиком № 2.

•выход 4 (ЗВУК-сигнализация) контролируется датчиком №1

.

Контроллер также имеет функцию ANTISTOP. После его запуска примерно каждые 7 дней все выходы будут автоматически включаться на 15 секунд. В случае управления насосами это защищает насосы от «застоя», если они не включаются в течение длительного времени (например, насос центрального отопления летом).

Управление контроллером осуществляется с помощью кнопок: F1, F2 и F3 (так называемое интерактивное меню).

.

В состав оборудования входят два цифровых датчика температуры DS18B20. Удлинить кабели датчиков на несколько десятков метров можно самостоятельно, не забывая правильно их подсоединять и изолировать. Датчики на кабеле длиной 1 метр, максимальный диаметр датчика около 8-9 мм.

РАБОТА ВОДИТЕЛЯ:

После первого включения контроллера установите параметры через меню контроллера и выйдите из меню на главный экран (установленные параметры запоминаются даже после отключения питания). После длительного неиспользования кнопок F1-F3 контроллер отключит подсветку ЖК-дисплея.Внимание! Если подсветка дисплея ранее была постоянно заблокирована с помощью кнопки F2 (возможно при отображении главного экрана), то, конечно, подсветка не выключится до тех пор, пока она не будет снова разблокирована вручную с помощью кнопки F2. Индикатор блокировки — это значок в нижней строке ЖК-дисплея (при отображении главного экрана)

.

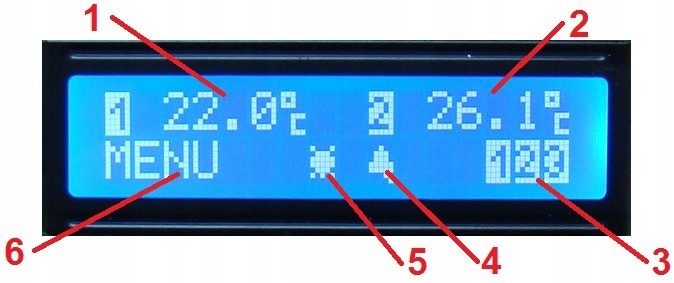

Во время работы отображается главный экран с температурой в верхней строке и состояниями релейных выходов, зуммером и подсветкой в ​​нижней строке. Это показано на рисунке ниже.

1/ Температура с датчика № 1

2/ Температура с датчика № 2

3/ Состояния релейных выходов (ВЫХОДЫ 1–3)

4/Выход тревоги (зуммер)

5/Иконка постоянного включения подсветки дисплея

6/ Вход в МЕНЮ по кнопке F1

Когда отображается главный экран, функции кнопок F1-F3 следующие:

.

F1: нажмите и удерживайте более 1 секунды, чтобы войти в меню.

.

F2: включает и отключает блокировку подсветки экрана. При включенной блокировке (горит значок №5) подсветка будет гореть постоянно до момента ручной разблокировки (нажмите F2 - значок №5 погаснет).При выключении блокировки подсветка экрана будет гореть. выключи потом. примерно через 1 минуту после последнего нажатия любой кнопки. Чтобы навсегда заблокировать подсветку (при отображении главного экрана), нажмите и удерживайте F2 в течение нескольких секунд, пока не услышите звуковой сигнал. Затем отпустите кнопку, подсветка заблокируется и на экране появится значок 5. Чтобы отключить блокировку подсветки, кратковременно нажмите F2, значок 5 погаснет.

.

F3: позволяет быстро просмотреть установленные параметры. Нажмите и удерживайте F3. Установленные параметры будут отображаться в последующих окнах примерно каждые 2 секунды, пока не будет отпущена клавиша F3.

МЕНЮ КОНТРОЛЛЕРА

.

Вход в меню возможен с помощью кнопки F1 – нажмите ее и удерживайте более 1 секунды.

.

При навигации по меню функции кнопок F1, F2 и F3 поясняются символами, отображаемыми в нижней строке дисплея над кнопками.

.

В меню, проходя последующие окна меню, мы можем установить следующие параметры (в скобках указаны заводские настройки отдельных параметров):

- НАБОР Т1. Установка температуры срабатывания реле ВЫХОД 1 относительно показания датчика №1  в диапазоне от -40,0°C до +120,0°C (по умолчанию +30,0°C). Вносим изменения кнопками F2 и F3 и подтверждаем кнопкой F1. Удержание F2/F3 в течение длительного времени меняет параметр быстрее.

.

- SET H1. Настройка гистерезиса отключения реле ВЫХОД 1 в диапазоне от 0,1°С до 10,0°С (по умолчанию 2,0°С)

.

- НАСТРОЙКА Т2. Установка температуры срабатывания реле ВЫХОД 2 относительно показания датчика №2 в диапазоне от -40,0°С до +120,0°С (по умолчанию +30,0°С). Вносим изменения кнопками F2 и F3 и подтверждаем кнопкой F1. Удержание F2/F3 в течение длительного времени меняет параметр быстрее

.

- SET H2. Настройка гистерезиса выключения реле ВЫХОД 2 в диапазоне от 0,1°C до 10,0°C (по умолчанию 2,0°C)

.

- НАБОР ТР. Настройка разницы температур (температура датчика 2 > температуры датчика 1), при которой реле ВЫХОД 3 будет включаться, в диапазоне от 1,0°С до 50,0°С (по умолчанию 10,0°С). Реле сработает, когда температура датчика 2 будет выше температуры датчика 1 на TR°C. Удержание F2/F3 в течение более длительного времени приводит к более быстрому изменению параметра

.

- НАСТРОЙКА ЧР. Настройка гистерезиса разницы температур (температура датчика 2 > температуры датчика 1), при которой реле ВЫХОД 3 будет выключено, в диапазоне от 1,0°C до максимум 10,0°C или значения TR -0,1°. C (по умолчанию HR = 5,0°C). Если на предыдущем шаге меню мы установили TR 10,0°С или меньше, то автоматически при настройке значения ЧСС верхний ее диапазон будет ограничен значением TR -

0,1°C.

.

- УСТАНОВИТЕ ЭТО. Настройка температуры срабатывания сигнализации /BUZER/ в зависимости от показаний датчика № 1 в диапазоне от -40,0°C до +120,0°C (по умолчанию +50,0°C). Вносим изменения кнопками F2 и F3 и подтверждаем кнопкой F1. Удерживание F2/F3 в течение более длительного времени изменяет параметр быстрее. При превышении заданной температуры ТА раздастся звуковой сигнал (прерывистый звук) и на главном экране замигает значок номер 4. Сигнализация отключится, когда температура от датчика 1 упадет ниже установленной ТА.

.

- АНТИСТОП. Это функция, которая автоматически включает все выходы на 15 секунд примерно каждую неделю. (отключено по умолчанию). Полезно, например, для защиты насосов центрального отопления, когда они не используются в течение длительного времени, например, летом. На этом этапе мы можем включить его (F3) или выключить (F2). Подтверждаем выбор через F1. Обратный отсчет недели всегда отсчитывается с момента последнего включения этой функции или включения контроллера. При включении функции выходы 1 – 3 будут включены на 15 секунд и на ЖК-дисплее отобразится слово «АНТИСТОП» и обратный отсчет Х секунд до выключения функции, после чего контроллер перейдет в основной режим. экран и нормальная работа

КОНТРОЛЬ ТЕМПЕРАТУРЫ

.

Контроллер позволяет управлять ресивером отопления (например, обогревателем) или ресивером охлаждения (например, кондиционером). Помните, что на температуры включения и выключения всегда влияют заданная температура (или разница температур для выхода 3) и заданный гистерезис. Если мы управляем нагревательным устройством, мы используем выводы COM и NC реле. Однако, если мы управляем охлаждающим устройством, мы используем контакты COM и NO реле.

.

A/ ВЫХОДЫ 1 и 2

Для примера ниже представлена ​​схема подключения управления охлаждающим устройством и принцип работы на примере выхода 1 – считывания с датчика №1.

Установив в меню температуру T1 на 30,0°C и гистерезис H1 на 1,0°C, контроллер работает следующим образом: если температура на датчике 1 ниже 30,0°C, выход 1 отключается (значок «1 " на ЖК-дисплее не горит), поэтому на приемник не подается питание. Если температура на датчике 1 увеличится до 30,0°С, реле включится и тем самым включится приемник (на ЖК-дисплее загорится значок «1»). Приемник выключится (на ЖК-дисплее погаснет значок «1»), если температура на датчике 1 упадет до 29,0°С (Т1 минус Н1). Конечно, вместо кондиционера может быть любой ресивер, который должен включаться выше температуры Т1.

.

Способ управления отопительным устройством обратный. Схема подключения выводов COM и NC реле:

Например, установив в меню температуру T1 на 28,0°C и гистерезис H1 на 1,0°C, контроллер работает следующим образом: если температура на датчике 1 ниже 28,0°C, включается выход 1. , поэтому питание подается на приемник. Если температура на датчике 1 увеличится до 28,0°C, приемник выключится. Приемник снова включится, когда температура датчика 1 упадет до 27,0 °C (T1 минус H1). Здесь индикатор реле (значок на ЖК-дисплее) работает наоборот: когда он выключен, это означает, что приемник включен, а когда он включен, это означает, что приемник выключен.

.

Чем меньше установленный гистерезис, тем точнее поддерживается температура, но это приводит к частым включениям и выключениям приемника.Очень малый гистерезис может вызвать . более быстрый износ контактов реле и неблагоприятное воздействие на приемник. Помните, что максимальная нагрузка реле составляет 7 А, 230 В для резистивной нагрузки, например, нагревателя, и 3 А для индуктивной нагрузки, например, насоса.

.

Помните, что максимальная нагрузка реле составляет 7 А, 230 В для резистивной нагрузки, например, нагревателя, и 3 А для индуктивной нагрузки, например, насоса. Если приемник потребляет более высокий ток, следует использовать внешний контактор/реле.

.

Выход реле 2 работает аналогичным образом, в зависимости от показанной температуры датчика № 2 и установленных параметров T2, H2.

B/ ВЫХОД 3

Это дифференциальный выход - аналогично обычным выходам напрямую подключены три контакта реле: COM3 (общий), NO3 (нормально разомкнутый) и NC3 (нормально закрытый). Выходное реле 3 (контакты NO3 и COM3 закорочены между собой) включится, когда температура на датчике 2 выше, чем на датчике 1, как минимум на разницу TR. Ниже приведен пример использования этого вывода:

Например. Датчик 1 размещается в котле, где температура составляет 31,0°С. Датчик 2 размещен на солнечной панели. Циркуляционный насос подключается к выходу 3 (COM и NO). В меню пользователь установил дифференциальную температуру TR на 9,0 °C и дифференциальный гистерезис HR на 2,0 °C.

.

Действие в этом случае следующее. Если датчик 2 имеет температуру, равную или меньшую температуры датчика 1, то, конечно, выход 3 отключается. При увеличении температуры датчика 2, когда она достигнет 40,0°С (по показаниям датчика 1 + TR), включится выход 3 (на ЖК-дисплее загорится значок «3»), т.е. насос в данном примере . Выход 3 будет оставаться включенным до тех пор, пока разница температур (датчик 2 минус датчик 1) не упадет до 7,0°C (TR минус HR), т.е. в нашем примере насос остановится, когда температура датчика 2 упадет до 38,0°C (датчик 1). плюс TR минус ЧСС).

.

Конечно, если предположить, что в этом упрощенном примере температура на датчике 1 постоянна и составляет 31,0°C. На практике текущая температура обоих датчиков считывается примерно каждую секунду и контроллер принимает решение о включении/выключении выхода, о чем сигнализирует значок «3» в правом нижнем углу ЖК-дисплея.

ТЕХНИЧЕСКИЕ ДАННЫЕ

- Диапазон регулировки температуры от -40,0°C до + 120,0°C

- Диапазон отображения температуры от -50, от 0°C до + 125,0°C

- Отображение температуры и разрешение настройки 0,1°C

- Точность считывания температуры +- 1°C

- Питание через вилку 9 В переменного тока- в блоке питания

- Потребляемая мощность до 3 Вт

- Релейная нагрузка максимум 7 А 230 В (резистивная нагрузка) или 3 А 230 В (индуктивная).

- Допустимая рабочая температура контроллера 0-40°С

- Допустимая рабочая температура датчиков от -50°С до +125°С

- Размер 11,5 х 12,5 см х 6 см

- Вес 500г

ВОДИТЕЛЬ СОВЕРШЕННО НОВЫЙ.

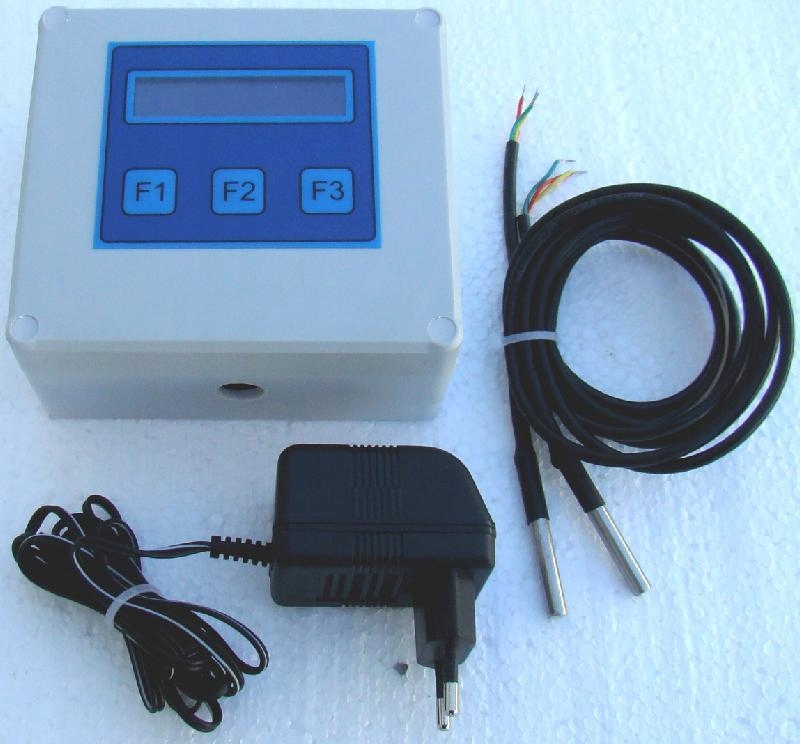

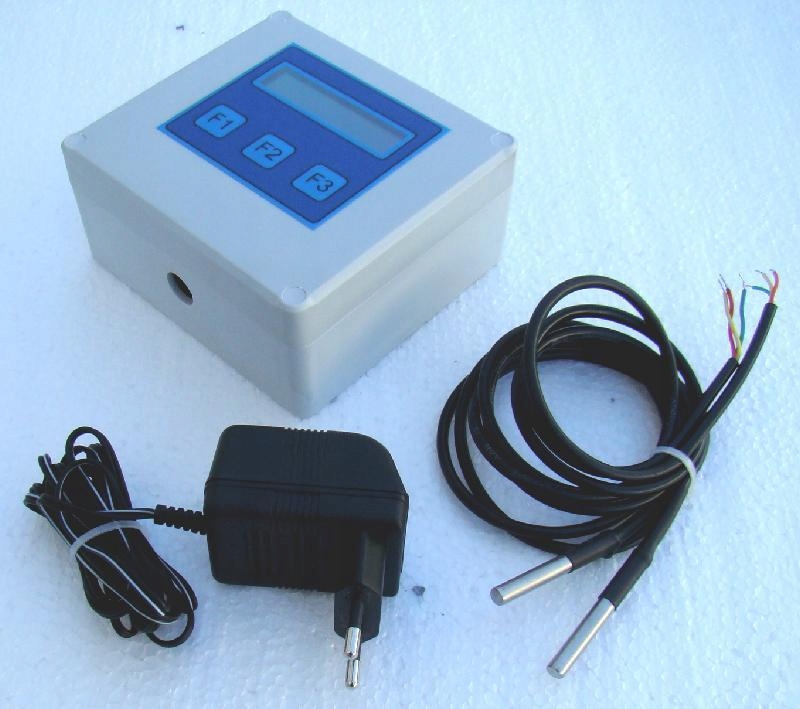

В комплект входят: контроллер, 2 датчика, блок питания
