APR0000034

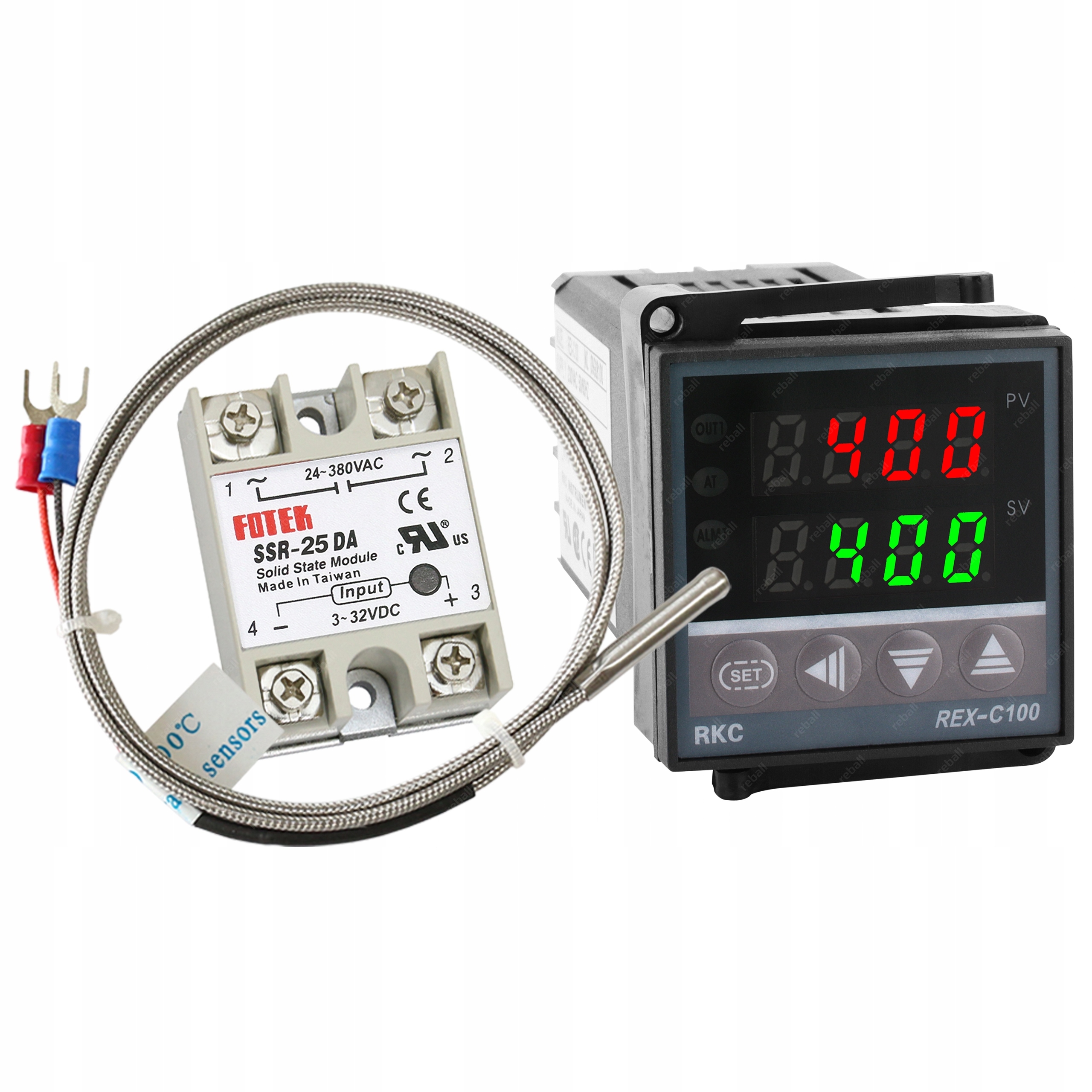

КОНТРОЛЛЕР - РЕГУЛЯТОР ТЕМПЕРАТУРЫ

RKC REX-C100FK02-V*AN (230 В переменного тока)

(ВЫХОД НА ТВЕРДОЕ РЕЛЕ)

+ ДАТЧИК ТЕМПЕРАТУРЫ К-ТИПА

0°C .. 800°C 1,5 м

+ ТВЕРДОТЕЛЬНОЕ РЕЛЕ 25А

Температурный регулятор RKC REX-C100 устанавливается, среди прочего, во многих популярных паяльных станциях, предназначенных для ремонта BGA-систем, и очень широко в промышленности в таких устройствах, как термопластавтоматы, сварочные аппараты, упаковочные машины, экструдеры, печи, холодильные камеры и во многих других устройствах, требующих точного контроля температуры.

Его целью является поддержание температуры на заданном значении (SV) путем ее тестирования (PV) с помощью подключенной термопары типа: K, J, R, S, B, E, T, N (JIS/IEC), PLII (NBS) W5Re/W26Re (ASTM), U, L (DIN), Pt100 (JIS/IEC), JPt100 (JIS)..

REX-C100, в зависимости от подключаемой термопары, может регулировать температуру в диапазоне -199-1820°C.

Заводские настройки контроллера: SLH (макс. темп.) = 400°C и SL1 (датчик типа К) = 0000.

Эти параметры можно изменить на уровне меню.

Контроллер имеет 3 светодиода, которые сигнализируют:

• ALM - превышение установленного значения значение температуры,
• ATU – выключение функции ПИД (автонастройка),
• OUT – включение нагревательного элемента.

Параметры REX C100FK02-V*AN:

• Модель: REX-C100FK02-V*AN
• Тип датчика температуры: K, J, R, S, B, E, T, N (JIS/IEC), PLII (NBS) W5Re/W26Re (ASTM), U, L (DIN), Pt100 (JIS/IEC), JPt100 (JIS) - (датчики доступны в нашем предложении)
• Точность измерения: 0,5% или +/- 3°C
• Цикл выборки: 0,5 с
• Выход SSR: 12 В постоянного тока - только для SSR-реле (доступно в нашем предложении)
• Выход сигнализации: да (звуковой)
• Сигнализация сигнализации: светодиодная
• Диапазон измеряемой температуры: -199,9–1820°C (в зависимости от типа подключаемой термопары)
• Рабочая температура: 0–50°C
• Двойной светодиодный дисплей: измеренная (PV) и установленная (SV).
• Электропитание: AC 220-230В
• Внешние размеры: 48х48х100мм
• Монтажные размеры: 45х45 (глубина 100мм)

Быстрое подключение REX C100FK02-V*AN:

• 1, 2 - питание переменного тока 220-230В
• 9(-), 10(+) - термопара (датчик температуры)
• 4(+), 5(-) - выход непосредственно на твердотельное реле типа DC-AC, DC-DC.

Подробная техническая информация и настройки приведены в руководстве пользователя на английском и польском языках

В комплект также входит Датчик температуры типа К, размещенный внутри кожуха из нержавеющей стали с кабелем длиной 1,5 м.

Датчики данного типа широко используются в промышленности: термопластавтоматы, вулканизационные машины, печи, термокамеры.

Технические параметры датчика типа К:

• Тип: К
• Диапазон измерения: 0-800°С с точностью +/-2,5°С или 0,75%
• Оболочка: нержавеющая сталь
• Крепление кабеля: клееная оболочка – диаметр оболочки: 5 мм
• Длина оболочки: 30 мм
• Длина кабеля: 1,5 м
• Изоляция кабеля: стекловолокно в стальной оплетке – термостойкость до 400°C
• Подключение: разъемы (красный +, синий -)

Дополнительно в комплект входит твердотельное реле FOTEK SSR-25DA.

Технические параметры SSR-реле:

• Рабочее напряжение (выход): 24-380В переменного тока
• Изоляция (выход): фотоэлектрическая
• максимальный ток переключения (выход): 25 А (до 3680 Вт)
• управляющее напряжение (вход): 3–32 В постоянного тока
• входной ток (вход): 4,5–20 мА
• время отклика (вход): < 10 мс.
• Рабочая температура: от -30 до +80°C.
• Размеры: 62 мм x 45 мм x 23 мм.
• Светодиодный сигнальный диод, информирующий о рабочем состоянии реле.

Срок службы твердотельных реле не ограничен при условии надлежащего охлаждения. Чтобы обеспечить их длительную работу, необходимо обеспечить надлежащий отвод тепла с помощью радиаторов (свыше 5 А), термопасты и принудительной циркуляции воздуха с помощью вентиляторов с соответствующей эффективностью (свыше 25 А).

Снижение температуры на 10°C удваивает ожидаемый срок службы твердотельных реле.

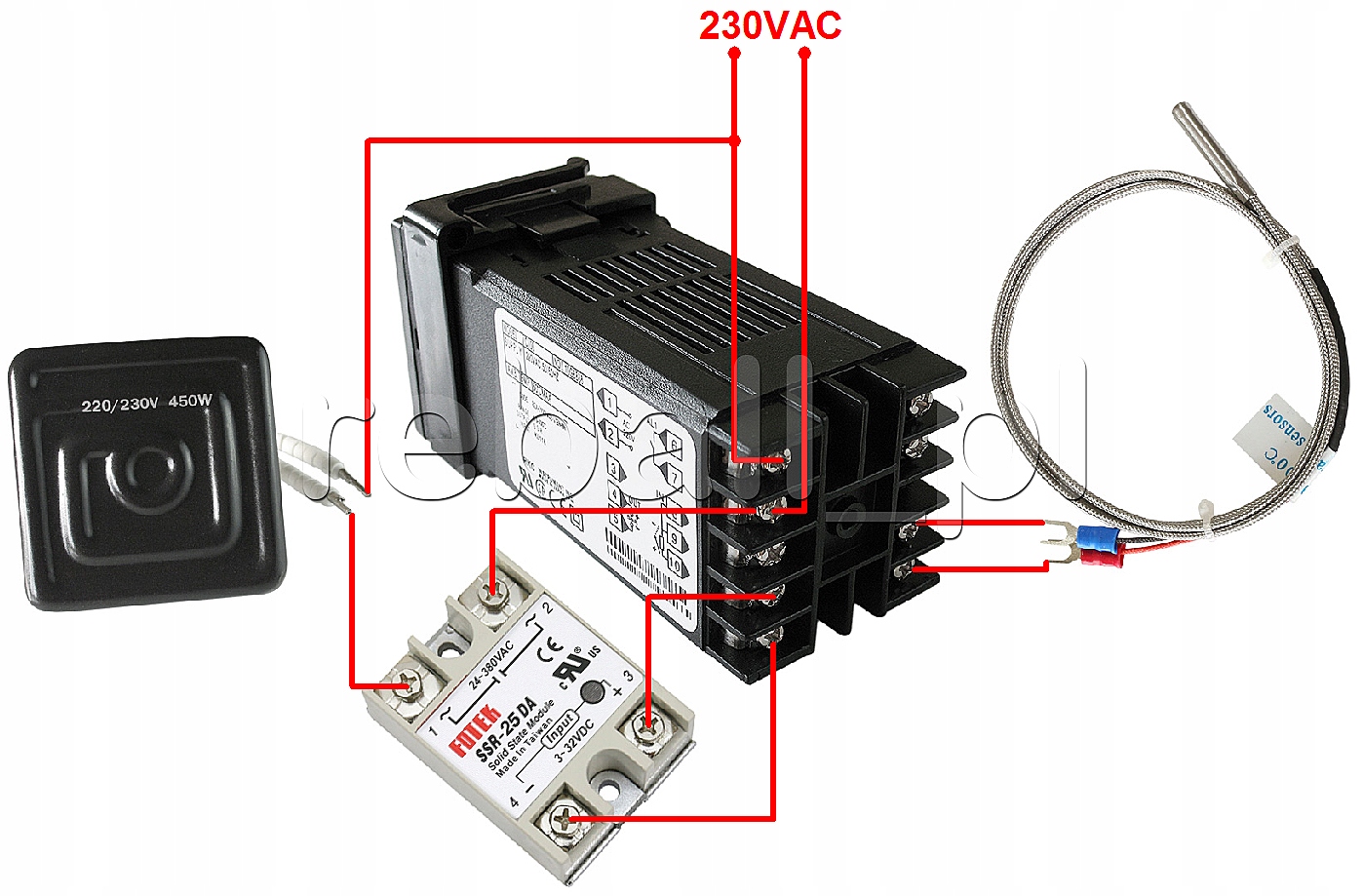

Схема подключения:
