XAPR0000110

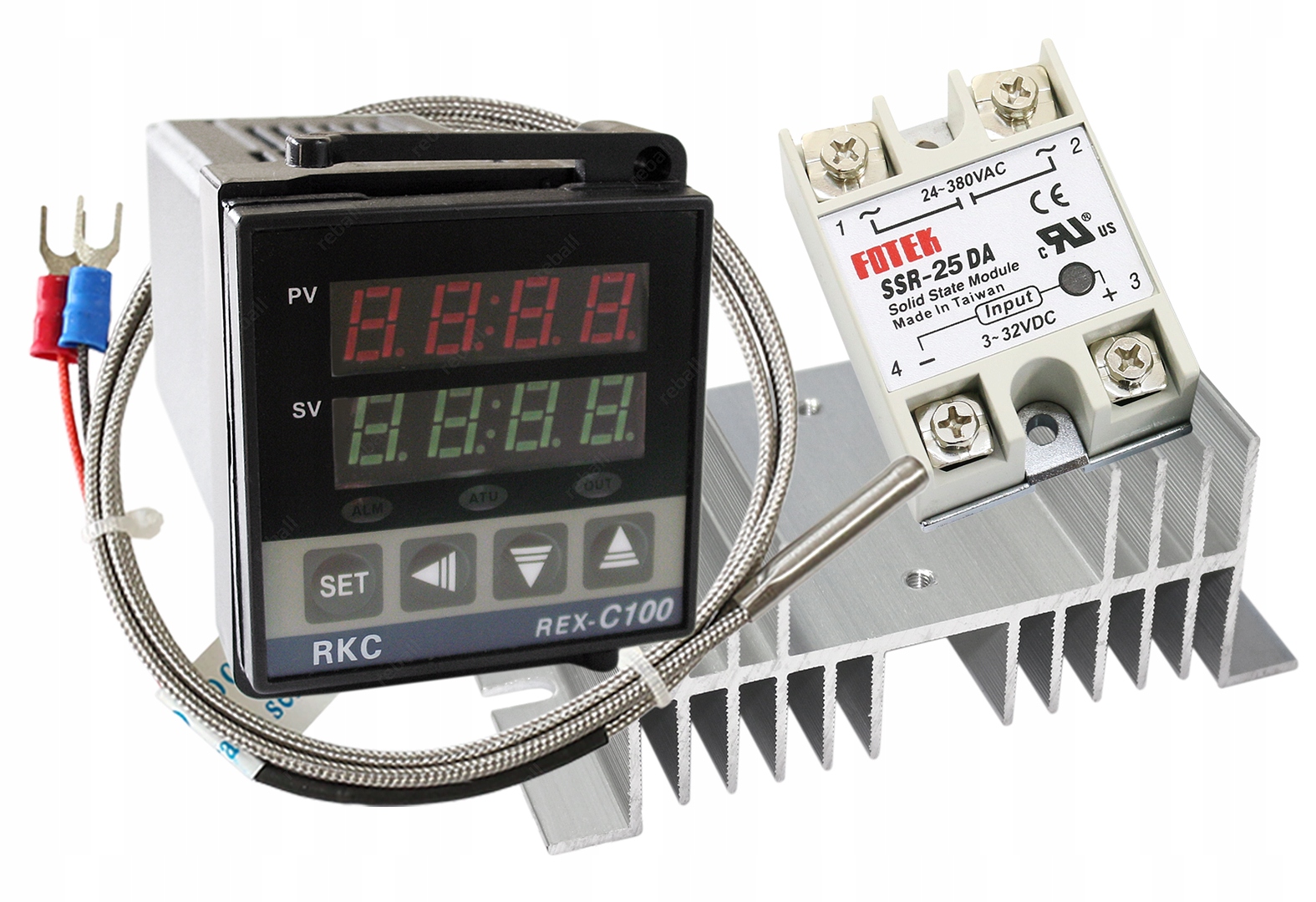

РЕГУЛЯТОР ТЕМПЕРАТУРЫ REX-C100FK02-V*AN 230 В переменного тока - ВЫХОД ДЛЯ ТВЕРДОГО РЕЛЕ

+ ДАТЧИК ТЕМПЕРАТУРЫ ТИПА K 0°C .. 800°C 1,5 м + ТВЕРДОТЕЛЬНОЕ РЕЛЕ SSR 25A DA + РАДИАТОР

Температурный регулятор RKC REX-C100 устанавливается, среди прочего, во многих популярных паяльных станциях, предназначенных для ремонта BGA-систем, и очень широко в промышленности в таких устройствах, как термопластавтоматы, сварочные аппараты, упаковочные машины. , экструдеры, печи, холодильные камеры и многие другие устройства, требующие точного контроля температуры.

Его целью является поддержание температуры на заданном значении (SV) путем ее тестирования (PV) через подключенную термопару типа: K, J, R, S, B, E, T, N (JIS/ IEC), PLII (NBS) W5Re/W26Re (ASTM), U, L (DIN), Pt100 (JIS/IEC), JPt100 (JIS).

REX-C100, в зависимости от подключаемой термопары, может регулировать температуру в диапазоне -199-1820°С.

Заводские настройки контроллера: SLH (макс. температура) = 400°C и SL1 (датчик типа K) = 0000.

Эти параметры можно изменить из меню.

Контроллер имеет 3 светодиода, которые обозначают:

<ул>
  • ALM – превышение заданного значения температуры,
  • ATU - отключение функции ПИД (автонастройка),
  • ВЫХОД – включение нагревательного элемента.

    • Параметры REX C100FK02-V*AN:

    <ул>
  • Модель: REX-C100FK02-V*AN
  • Тип датчика температуры: K, J, R, S, B, E, T, N (JIS/IEC), PLII (NBS) W5Re/W26Re (ASTM), U, L (DIN), Pt100 (JIS/IEC), JPt100 (JIS) - (датчики доступны в нашем предложении)
  • Точность измерения: 0,5 % или +/- 3 °C.
  • Цикл выборки: 0,5 с.
  • Выход SSR: 12 В постоянного тока — только для реле типа SSR
  • Выход сигнала тревоги: да
  • Индикация тревоги: светодиод.
  • Диапазон измеряемых температур: -199,9–1820°C (в зависимости от типа подключаемой термопары)
  • Рабочая температура: 0–50 °C.
  • Двойной светодиодный дисплей: измеренное (PV) и установленное (SV).
  • Источник питания: 220–230 В переменного тока
  • Внешние размеры: 48x48x100 мм.
  • Установочные размеры: 45х45 (глубина 100 мм).

    • Быстрое подключение REX C100FK02-V*AN:

    <ул>
  • 1, 2 — источник питания переменного тока 220–230 В.
  • 9(-), 10(+) - термопара (датчик температуры)
  • 4(+), 5(-) - выход непосредственно на реле типа DC-AC, DC-DC.

    • Подробная техническая информация и настройки представлены в руководстве пользователя на английском и польском языках.

    В комплект также входит датчик температуры типа К, расположенный внутри крышки из нержавеющей стали, с кабелем длиной 1,5 м.

    Датчики данного типа широко используются в промышленности: термопластавтоматы, вулканизационные машины, печи, термокамеры.

    Технические параметры датчика типа К:

    <ул>
  • Тип: К
  • Диапазон измерения: 0–800 °C с точностью +/- 2,5 °C или 0,75 %
  • Крышка: нержавеющая сталь.
  • Крепление кабеля: приклеенная крышка — диаметр крышки: 5 мм.
  • Длина оболочки: 30 мм.
  • Длина кабеля: 1,5 м.
  • Изоляция кабеля: стекловолокно со стальной оплеткой – термостойкость до 400°С.
  • Подключение: разъемы (красный +, синий -)

    • Дополнительно в комплект входит Твердотельное реле FOTEK SSR-25DA.

    Технические параметры реле ССР:

    <ул>
  • рабочее напряжение (выходное): 24–380 В переменного тока
  • изоляция (выход): фотоэлектрическая
  • максимальный ток переключения (выход): 25А (до 3680 Вт)
  • управляющее напряжение (входное): 3–32 В постоянного тока
  • входной ток (вход): 4,5–20 мА
  • время отклика (ввод): < 10 мс
  • рабочая температура: от -30 до +80°C
  • размеры: 62 x 45 x 23 мм.
  • Светодиод, сигнализирующий о рабочем состоянии реле

    • Срок службы твердотельных реле не ограничен при условии надлежащего охлаждения. Чтобы обеспечить их длительную работу, необходимо обеспечить соответствующий отвод тепла за счет использования радиаторов (свыше 5А), термопасты и принудительной циркуляции воздуха с помощью вентиляторов соответствующей эффективности (свыше 25А).

    Снижение температуры на 10°C удваивает ожидаемый срок службы твердотельных реле.

    В комплект также входит радиатор, который обеспечивает лучшее охлаждение и срок службы реле SSR.

    Радиатор можно установить на ровную поверхность (подготовленные отверстия).

    Технические параметры:

    <ул>
  • материал: алюминий.
  • размер отверстий для крепления реле: M4
  • ширина между отверстиями для крепления реле: 48 мм.
  • минимальная ширина между монтажными отверстиями на нижней поверхности: 105 мм.
  • Размер нижнего монтажного основания: 70x125 мм.
  • Размер верхнего основания для SSR: 50х70 мм.

    • Термальную пасту можно найти и на других наших аукционах.

    Схема подключения:

    Вам нужны полупроводниковые реле и термопары SSR — посмотрите другие наши аукционы.
