РЕГУЛЯТОР ТЕМПЕРАТУРИ ПІД-РЕГУЛЯТОР CH102FK02-MV*AN SSR+РЕЛЕ 1800°C

Код: 16794896895
Как заказать
1353 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №94521955
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 9952

Просматривая «РЕГУЛЯТОР ТЕМПЕРАТУРИ ПІД-РЕГУЛЯТОР CH102FK02-MV*AN SSR+РЕЛЕ 1800°C» данный товар из каталога «Контроллеры и регуляторы», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.

APR0000210

✨ РЕГУЛЯТОР ТЕМПЕРАТУРЫ CH102FK02-MV*AN -199,9..1800°C

✨ МУЛЬТИТРЕПЛИТЕЛЬНЫЙ ВЫХОД УПРАВЛЕНИЯ + РЕЛЕ - 48x48x70 мм

➡️ ДЛИНА ВСЕГО 70 мм — ПОДХОДИТ ВЕЗДЕ

➡️ ПРОСТУЮ СХЕМУ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ МОЖНО НАЙТИ НИЖЕ

❇️ Reball Technology Sp. з о. является дистрибьютором проверенных и надежных электроинструментов, средств автоматизации и сервисных устройств.

❇️ РЕГУЛЯТОР ТЕМПЕРАТУРЫ. CH102FK02-MV*AN

Температурный регулятор Reball Technology CH102FK02-MV*AN имеет широкий спектр применения для регулирования температуры в диапазоне от -199,9°C до 1800°C.

>

Поддерживает очень широкий спектр датчиков температуры, включая популярные датчики температуры K, PT100, J и многие другие.

Он используется в таких устройствах, как:

<ул>
  • ✅ печи (пиццерия, пекарня и т. д.), холодильные камеры
  • ✅ коптильни, сушильные помещения,
  • ✅ перегонные кубы, экструдеры, термопластавтоматы
  • ✅ сварочные аппараты, упаковочные машины,
  • ✅ термоформовочные машины,
  • ✅ прессы, вулканизационные машины,
  • ✅ покрасочные цеха, камеры сгорания,
  • ✅управление электронагревателями.

    • и во многих других устройствах, требующих точного контроля температуры.

    ❇️ Задача терморегулятора CH102 — поддерживать температуру на заданном уровне (SV) путем ее проверки (PV) и контролировать его с помощью подключаемого датчика температуры или термопар типа: K, J, R, S, B, E, T, PT100, Cu50.

    В нашем предложении можно найти широкий выбор датчиков температуры, совместимых с данным регулятором.

    ❇️ Контроллер CH102, в зависимости от подключенного датчика температуры, может регулировать температуру в диапазоне от -199,9 до 1800°С.

    ❇️ Регулятор сообщает:

    <ул>
  • ✅ PV — измеренная температура.
  • ✅ SV - установка температуры
  • ✅AT - отключение функции ПИД (автонастройка),
  • ✅ OUT1 - включение исполнительного устройства, например обогревателя.
  • ✅ ALM1 - превышение заданного значения температуры (сигнализация),

    • ❇️ Параметры регулятора

    <ул>
  • ✅ тип датчика температуры (по умолчанию K),
  • ✅ нижний и верхний диапазон температур (по умолчанию 400°C),
  • ✅ тип работы: нагрев, охлаждение
  • ✅ автонастройка,
  • ✅ гистерезис и пропорциональность,
  • ✅ время интеграции и дифференциации,
  • ✅ объем работ и рабочий цикл,
  • ✅ количество десятичных знаков,
  • ✅ и многие другие.

    • ❇️ Заводские настройки контроллера

    <ул>
  • ➡️ SLH (максимальная температура) = 400°C
  • ➡️ SL1 (тип датчика K) = 0000.

    • Эти параметры можно быстро и легко изменить в меню контроллера.

    ❇️ Параметры CH102FK02-MV*AN

    <ул>
  • Модель: CH102FK02-MV*AN
  • Тип датчика температуры: K, J, R, S, B, E, T, PT100, Cu50
  • Точность измерения: 0,5 % или +/- 3 °C
  • Цикл выборки: 0,5 секунды
  • Выход SSR (3,4): 12 В постоянного тока (возможность управления приемниками до 40 кВт с помощью реле SSR, которые можно найти в нашем предложении - читайте ниже)
  • Релейный выход (5,6): 10А/2300Вт
  • Выход сигнализации AL1: да, 230 В переменного тока, 3 А
  • Индикация тревоги: Светодиод
  • Диапазон измеряемых температур: -199,9–1800°C (в зависимости от типа подключаемого датчика)
  • Рабочая температура: 0–50°C
  • Двойной светодиодный дисплей: температура. измерено (PV), установлено (SV)
  • Источник питания: 110–240 В переменного тока
  • Внешние размеры: 48x48 (длина 70 мм)
  • Установочный размер: 45x45 (глубина 70 мм)

    • ❇️Реле ССР в нашем предложении

    • ➡️ FOTEK SSR-10A DC-AC - мощность до 2300Вт
    • ➡️ HOYMK 10А DC-AC - мощность до 2300Вт
    • ➡️ FOTEK SSR-25A DC-AC - мощность до 5750Вт
    • ➡️ HOYMK 25А DC-AC - мощность до 5750Вт
    • ➡️ FOTEK SSR-40A DC-AC - мощность до 9200Вт
    • ➡️ HOYMK 40A DC-AC - мощность до 9200Вт

    и многие другие 1-фазные и 3-фазные устройства с контролем напряжения и тока.

    ❇️ Выходы контроллера REX C100FK02-V*AN

    <ул>
  • ➡️ 1, 2 - питание 110-240В переменного тока (сетевое)
  • ➡️ 3(-), 4(+) - выход непосредственно на реле SSR
  • ➡️ 5, 6 - встроенный релейный выход 10А/2300Вт
  • ➡️ 7 — бесплатно
  • ➡️ 8, 9 — выход сигнализации AL1 230 В переменного тока/3 А
  • ➡️ 10(A), 12(B) — датчик температуры PT100 (RTD).
  • ➡️ 11(+), 12(-) - датчик температуры типа К (ТС)

    • ❇️ При использовании встроенного реле (макс. 2300Вт) и регулировании температуры до 400°С с помощью датчиков типа К устройство сразу готово к работе.

    ❇️ Помните

    Для датчиков, отличных от K, и температур выше 400°C измените настройки контроллера по умолчанию!

    ✨ Подключение - твердотельное реле ✨

    Выход для DC-AC твердотельного реле управляется напряжением непосредственно от регулятора 12В постоянного тока и подключенного датчика К-типа.

    Нет тревожного выхода - всегда нормально разомкнут.

    ❇️ Широкий выбор твердотельных реле:

    ✅ Управление постоянным током 3- 32В постоянного тока

    ✅ управляемое переменным напряжением 80-280 В переменного тока

    ✅ и многие другие от 10А до 400А

    вы найдете в нашем предложении.

    ✨ Подключение - реле 10А ✨

    Вывод на приемник через встроенное реле 10А/230В (макс. нагрузка 2300Вт) и подключенный датчик PT100

    В этой конфигурации не забудьте дополнительно поставить перемычку на контакты 11–12 (отмечены красным).

    Выход сигнализации НЕТ – всегда нормально разомкнут.

    ❇️ Монтаж в корпусе:

    <ул>
  • ➡️ сделайте отверстие 45х45мм (обеспечьте глубину 70мм)
  • ➡️ вставьте регулятор в корпус спереди
  • ➡️ установите два зажима в регулятор сзади, сдвиньте их вперед и прижмите к корпусу, как показано на фото ниже

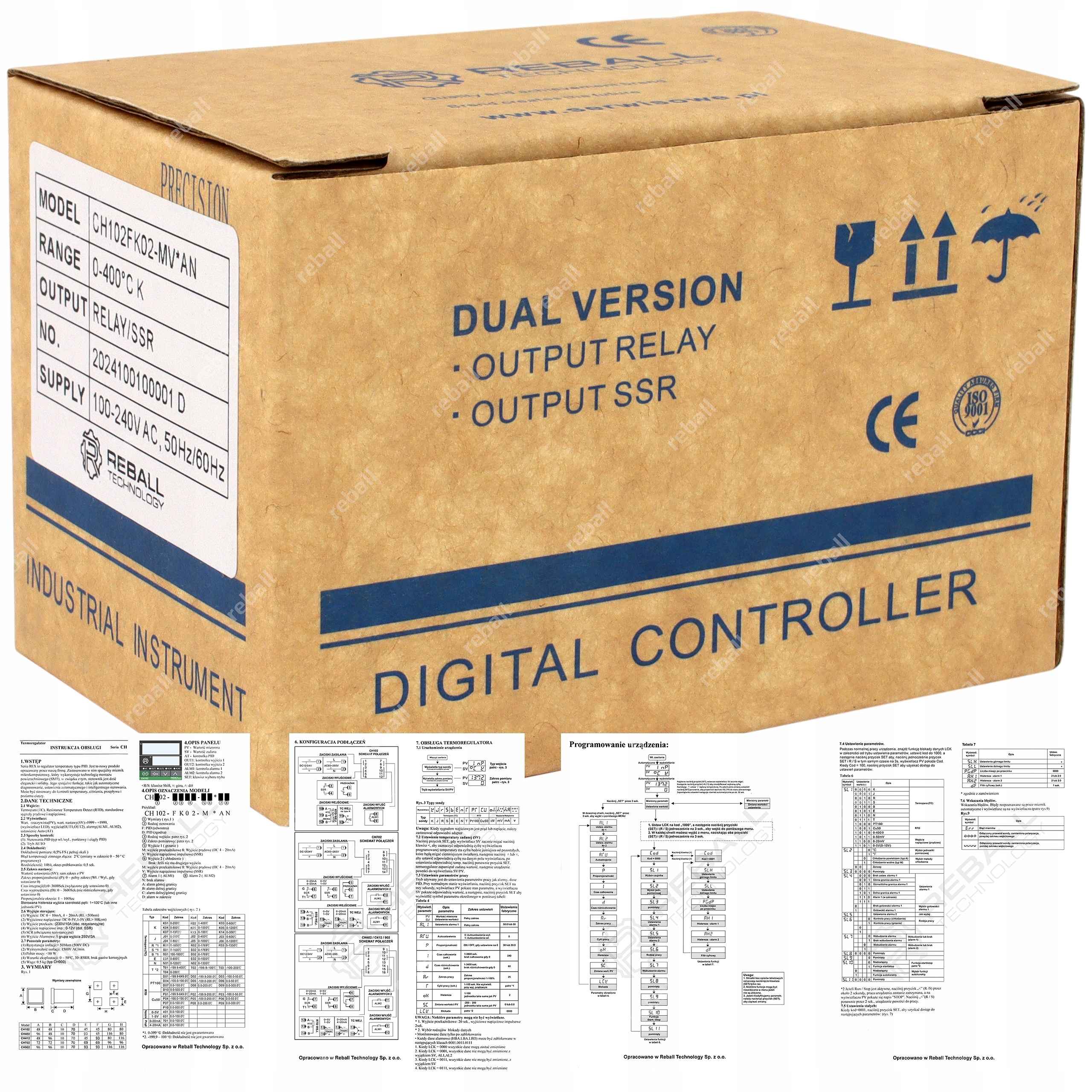

    • ✨ Подробную техническую информацию и настройки можно найти в печатном руководстве пользователя на польском и английском языках, прилагаемом к регулятору.

    Вам нужны полупроводниковые реле SSR, датчик температуры и термопары - смотрите другие наши аукционы.
