КОНТРОЛЛЕР - РЕГУЛЯТОР ТЕМПЕРАТУРЫ

RKC REX-C100FK02-V*AN (230 В переменного тока)

(ВЫХОД НА ТВЕРДОЕ РЕЛЕ)

+ ДАТЧИК ТЕМПЕРАТУРЫ К-ТИПА

0°C . . 800°C 1,5 м

+ ТВЕРДОЧНОЕ РЕЛЕ SSR 25A

Температурный регулятор RKC REX-C100 устанавливается, среди прочего, во многих популярных паяльных станциях, предназначенных для ремонта BGA-систем, и очень широко в промышленности в таких устройствах, как термопластавтоматы, сварочные аппараты, упаковочные машины, экструдеры, печи, холодильные камеры и многие другие устройства, требующие точного контроля температуры.

Его целью является поддержание температуры на заданном значении (SV) путем ее тестирования (PV) через подключенную термопару типа: K, J, R, S, B, E, T, N (JIS/IEC), PLII (NBS) W5Re/W26Re (ASTM), U, L (DIN), Pt100 (JIS/IEC), JPt100 (JIS)..

В зависимости от подключенной термопары REX-C100 может регулировать температуру в диапазоне -199-1820°C.

Заводские настройки контроллера: SLH (макс. температура) = 400°C и SL1 (датчик типа К) = 0000.

Эти параметры изменяются из меню.

Контроллер имеет 3 светодиода, которые сигнализируют:

• ALM – превышение заданного значения температуры,
• ATU – выключение ПИД-функции (автонастройка),
• OUT – включение нагревательного элемента.

Параметры REX C100FK02-V*AN:

• Модель: REX-C100FK02-V*AN
• Тип датчика температуры: K, J, R, S, B, E, T, N (JIS/IEC), PLII (NBS) W5Re/W26Re (ASTM), U, L (DIN), Pt100 (JIS/IEC), JPt100 (JIS) - (датчики доступны в нашем предложении)
• Точность измерения: 0,5% или +/- 3°C
• Цикл выборки: 0,5 с
• Выход SSR: 12 В постоянного тока - только для реле SSR (доступно в нашем предложении)
• Выход сигнализации: Да
• Индикация сигнализации: светодиодная.
• Диапазон измеряемой температуры: -199,9–1820°C (в зависимости от типа подключаемой термопары).
• Рабочая температура: от 0 до 50°C.
• Двойной светодиодный дисплей: измеренный (PV) и заданный (SV).
• Электропитание: AC. 220-230В
• Внешние размеры: 48х48х100мм
• Установочные размеры: 45х45 (глубина 100мм)

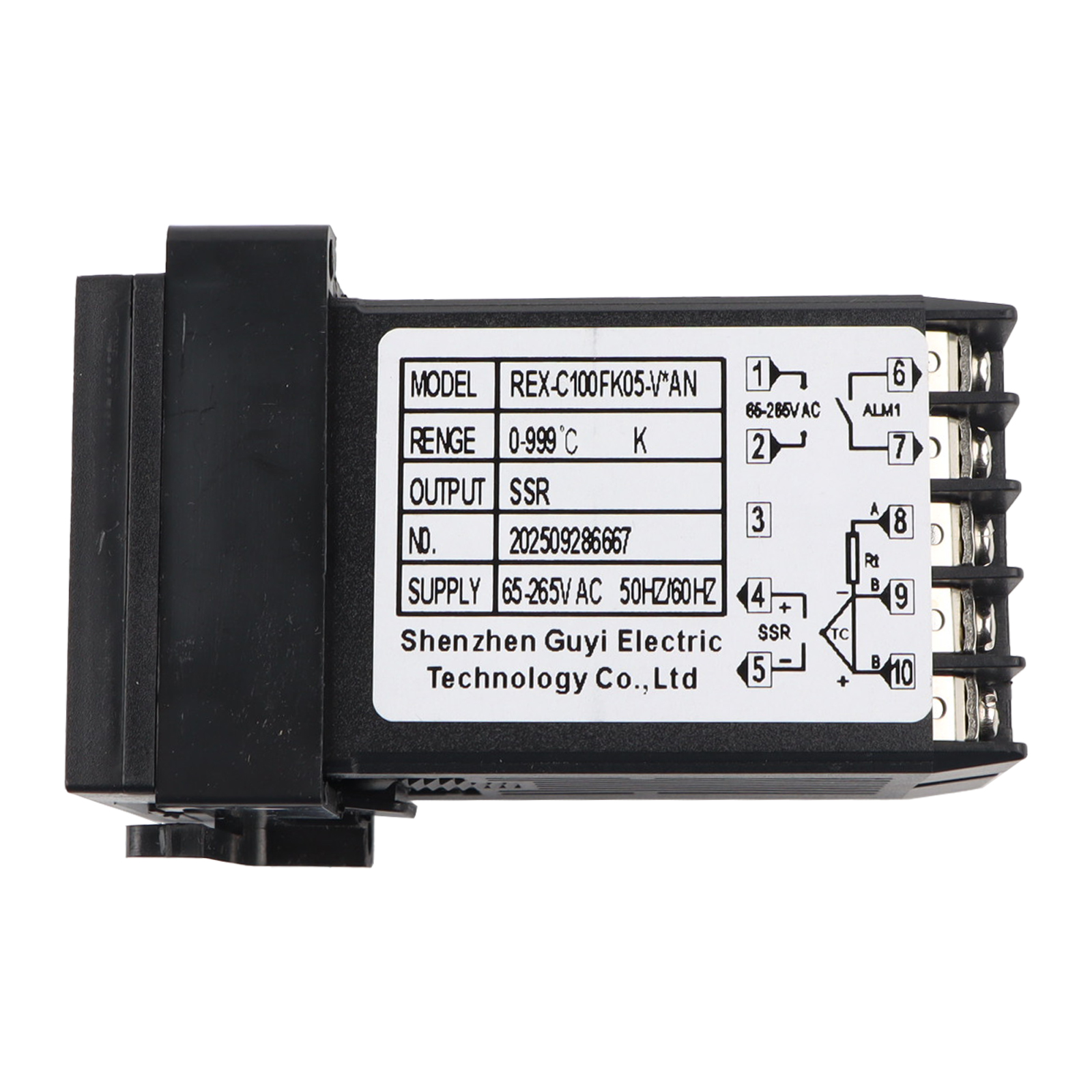

Быстрое подключение REX C100FK02-V*AN:

• Питание 1, 2 - переменный ток 220-230В
• 9(-), 10(+) - термопара (датчик температуры)
• 4(+), 5(-) - выход непосредственно на DC-AC SSR реле, DC-DC.

Подробная техническая информация и настройки приведены в руководстве пользователя на английском и польском языках.

В комплект также входит датчик температуры типа К, расположенный внутри кожуха из нержавеющей стали с кабелем длиной 1,5 м.

Датчики данного типа широко используются в промышленности: термопластавтоматы, вулканизационные машины, печи, термокамеры.

Технические параметры датчика типа К:

• Тип: К
• Диапазон измерения: 0-800°С с точностью +/-2,5°С или 0,75%
• Крышка: нержавеющая сталь
• Крепление кабеля: клееная оболочка - диаметр оболочки: 5 мм
• Длина оболочки: 30 мм
• Длина кабеля: 1,5 м
• Кабель изоляция: стекловолокно со стальной оплеткой - термостойкость до 400°С.
• Подключение: разъемы (красный +, синий -)

Дополнительно в комплект входит твердотельное реле FOTEK SSR-25DA.

Технические параметры твердотельного реле:

• Рабочее напряжение (выход): 24-380В переменного тока
• изоляция (выход): фотоэлектрическая
• максимальный ток переключения (выход): 25А (до 3680 Вт)
• управляющее напряжение (вход): 3–32 В постоянного тока
• Входной ток (вход): 4,5–20 мА
• Время отклика (вход): < 10 мс
• Рабочая температура: от -30 до +80°C
• Размеры: 62мм х 45мм х 23мм
• Светодиодный сигнальный диод, информирующий о рабочем состоянии реле

Срок службы твердотельных реле не ограничен при условии их надлежащего охлаждения. Чтобы обеспечить их длительную работу, необходимо обеспечить достаточный отвод тепла за счет использования радиаторов (свыше 5А), термопасты и принудительной циркуляции воздуха с помощью вентиляторов с соответствующей эффективностью (свыше 25А).

Снижение температуры на 10°C удваивает ожидаемый срок службы твердотельных реле.
