РЕГУЛЯТОР ЗАРЯДА 12-48 70А ВЕТРОЭЛЕКТРОСТАНЦИЯ

РЕГУЛЯТОР ЗАРЯДКИ 12В/24В/36В/48В макс 70А

.

ДЛЯ ВЕТРОВОЙ ЭНЕРГИИ УСТАНОВКА

.

Применение: для установок с ветроэлектростанцией и аккумулятором 12В, 24В, 36В или 48В.

.

Максимальный выходной ток для 12 В и 24 В составляет 70 А, для 36 В — 20 А и для 48 В — 10 А.

.

максимальное потребление обоих нагревателей (резистивная нагрузка) составляет 35 А для 12 В и 24 В, 10 А для 36 В и 5 А для 48 В постоянного тока.

.

Для нагрузки более высоким током используются внешние контакторы. следует использовать /relays.

Это двухступенчатый регулятор, выполняющий 3 функции:

— защищает аккумуляторы от перезаряда. Когда напряжение аккумулятора возрастает до уровня, установленного пользователем, включается нагрузка №1 (например, нагреватель 12-48В). Если напряжение продолжает расти и достигает второго уровня, включится нагрузка №2 (например, второй нагреватель 12-48В). Пороговое напряжение включения обеих нагрузок устанавливается независимо

— защищает аккумуляторы от разряда. Когда напряжение батареи упадет ниже уровня, установленного пользователем, выходная мощность приемников будет отключена.

- указывает приблизительное напряжение батареи с помощью 3-светодиодного светодиодного индикатора.

Соединение:

Сначала с помощью перемычки на плате установите напряжение подключенных аккумуляторов, т. е. 12 В/24 В/36 В или 48 В постоянного тока при отключенном источнике питания. Дальше подключаем по схемам ниже. То есть всегда контакт "-" разъема "12VDC" к минусу первой батареи и контакт "+" этого разъема к плюсу этой же батареи - это питание самого контроллера и он всегда составляет 12 В постоянного тока (не подавайте на этот вход более высокое напряжение). Заземление приемника, а также нагрузки являются общими и подключаются к самой батарее, поскольку приемник и нагрузка (2 нагревателя) управляются с положительной стороны источника питания.

.

Дальнейшее подключение для установки: 12 В постоянного тока

Затем подключите измерительный вход «+Pom» к положительному полюсу аккумулятора. Далее красный провод контроллера - это плюсовой вход питания приемника и нагрузки - его следует подключить напрямую к + аккумулятора (через предохранитель). Далее подключите плюс ресивера к 2 разъемам с надписью «OUTPUT» — обязательно подключайтесь к обоим разъемам. Затем подключите плюсы нагревателей к разъемам с маркировкой «OBC.1» и «OBC.2».

На схеме провода, по которым протекают большие токи, отмечены толстыми линиями — следует использовать максимально толстые провода, соответствующие их длине и току, протекающему по ним.

.

Максимальный выходной ток для приемников 12 В составляет 70 А, а максимальное потребление каждого нагревателя (резистивная нагрузка) — 35 А. Если нагрузка индуктивная, например двигатель, запас мощности мин. 50%. Если есть необходимость подключить большую нагрузку, можно использовать внешний контактор, подключаемый вне контроллера – то есть включение нагрузки напрямую от аккумулятора. Контактор включится по выходу «OBC.1». Аналогично подключаем вторую нагрузку к выходу «ОБС.2».

.

Необходимо использовать предохранитель на соответствующий ток (макс. 70 А) рядом с аккумулятором, например, на массовом кабеле. Также рядом с аккумулятором рекомендуется установить двойной выключатель, позволяющий при необходимости быстро отсоединить аккумулятор от установки. ВНИМАНИЕ. Несмотря на то, что, как показано на схеме, кабель питания самого контроллера «+12В», измерительный кабель «+Pom» и толстый красный провод (+питание приемника и нагревателей) подключены, необходимо все эти провода подключать только на клемме аккумулятора, чтобы даже небольшие падения напряжения в красном сильноточном проводе не искажали показания напряжения аккумулятора контроллером. В общем, следует выполнить все подключения и только потом подсоединить провода к аккумулятору 12В и включить питание.

.

Напряжение, подаваемое генератором, должно быть постоянным постоянным током, т. е. если у нас есть генератор переменного тока, следует использовать выпрямительный мост. Кабели аккумулятора и генератора должны быть защищены предохранителями с током не более 70 А. Все кабели должны быть как можно короче и шире

Подключение для установки: 24 В постоянного тока

Сначала с помощью перемычки на плате установите напряжение подключенных аккумуляторов, т. е. 24 В постоянного тока при отключенном питании. Далее подключаем согласно схеме ниже. То есть всегда контакт "-" разъема "12VDC" к минусу первой батареи и контакт "+" этого разъема к плюсу этой же батареи - это питание самого контроллера и он всегда составляет 12 В постоянного тока (не подавайте на этот вход более высокое напряжение). Заземление приемника, а также нагрузки являются общими и подключаются к самой батарее, поскольку приемник и нагрузка (2 нагревателя) управляются с положительной стороны источника питания.

Затем подключите измерительный вход «+Pom» к плюсу второй батареи. Далее красный провод контроллера - это плюсовой вход питания приемника и нагрузки - его следует подключить напрямую к + второго аккумулятора (через предохранитель). Далее подключите плюс ресивера к 2 разъемам с надписью «OUTPUT» — обязательно подключайтесь к обоим разъемам. Затем подключите плюсы нагревателей к разъемам с маркировкой «OBC.1» и «OBC.2». Это значит, что между землей и контактом питания «+12VDC» самого контроллера будет 12В, а между землей и контактом измерительного разъема «+Pom» (а также между землей и красным сильноточным проводом) будет 24В.

.

На схеме провода, по которым протекают большие токи, отмечены толстыми линиями — следует использовать максимально толстые провода, соответствующие их длине и току, протекающему по ним.

.

Максимальный выходной ток для приемников 24 В составляет 70 А, а максимальное потребление каждого нагревателя (резистивная нагрузка) — 35 А. Если нагрузка индуктивная, например двигатель, запас мощности мин. 50%. Если есть необходимость подключить большую нагрузку, можно использовать внешний контактор, подключаемый вне контроллера – то есть включение нагрузки напрямую от аккумулятора. Контактор включится по выходу «OBC.1». Аналогично подключаем вторую нагрузку к выходу «ОБС.2».

.

Необходимо использовать предохранитель на соответствующий ток (макс. 70 А) рядом с аккумулятором, например, на заземляющем кабеле (первый аккумулятор). Также рекомендуется установить рядом с аккумуляторами двойной выключатель, позволяющий при необходимости быстро отсоединить аккумуляторы от установки. ВНИМАНИЕ. Несмотря на то, что, как показано на схеме, измерительный провод «+Pom» и толстый красный провод (+питание приемника и нагревателей) соединены, подключать оба провода необходимо только к клемме аккумулятора, чтобы даже небольшие Падения напряжения в красном сильноточном проводе не искажают показания напряжения батареи контроллером. Как правило, следует выполнить все подключения и только после этого подключить кабели к аккумуляторам 24 В и включить питание.

.

Напряжение, подаваемое генератором, должно быть постоянным постоянным током, т. е. если у нас есть генератор переменного тока, следует использовать выпрямительный мост. Кабели аккумулятора и генератора должны быть защищены предохранителями с током не более 70 А. Все кабели следует использовать как можно короче и с максимально возможным поперечным сечением.

Подключение для установки: 36 В постоянного тока

Сначала с помощью перемычки на плате установите напряжение подключенных аккумуляторов, т. е. 36 В постоянного тока при отключенном питании. Далее подключаем согласно схеме ниже. То есть всегда контакт "-" разъема "12VDC" к минусу первой батареи и контакт "+" этого разъема к плюсу этой же батареи - это питание самого контроллера и он всегда составляет 12 В постоянного тока (не подавайте на этот вход более высокое напряжение). Заземление приемника, а также нагрузки являются общими и подключаются к самой батарее, поскольку приемник и нагрузка (2 нагревателя) управляются с положительной стороны источника питания.

Затем подключите измерительный вход «+Pom» к плюсу третьей батареи слева. Далее красный провод контроллера - это плюсовой вход питания приемника и нагрузки - его следует подключить напрямую к + третьего аккумулятора (через предохранитель). Далее подключите плюс ресивера к 2 разъемам с надписью «OUTPUT» — обязательно подключайтесь к обоим разъемам. Затем подключите плюсы нагревателей к разъемам с маркировкой «OBC.1» и «OBC.2». Это значит, что между землей и контактом питания «+12VDC» самого контроллера будет 12В, а между землей и контактом измерительного разъема «+Pom» (а также между землей и красным сильноточным проводом) будет быть 36В.

.

На схеме провода, по которым протекают большие токи, отмечены толстыми линиями – следует использовать максимально толстые провода, соответствующие их длине и току, протекающему по ним. их.

.

Максимальный выходной ток приемников на 36В составляет 20А, а максимальное потребление каждого нагревателя (резистивной нагрузки) – 10А. Если нагрузка индуктивная, например двигатель, запас мощности мин. 50%. Если есть необходимость подключить большую нагрузку, можно использовать внешний контактор, подключаемый вне контроллера – то есть включение нагрузки напрямую от аккумулятора. Контактор включится по выходу «OBC.1». Аналогично подключите вторую нагрузку к выходу «OBC.2».

.

На самом аккумуляторе необходимо использовать предохранитель на соответствующий ток (макс 20А), например, на заземляющем кабеле (первая батарея). Также рекомендуется установить рядом с аккумуляторами двойной выключатель, позволяющий при необходимости быстро отсоединить аккумуляторы от установки. ВНИМАНИЕ. Несмотря на то, что, как показано на схеме, измерительный провод «+Pom» и толстый красный провод (+питание приемника и нагревателей) соединены, подключать оба провода необходимо только к клемме аккумулятора, чтобы даже небольшие Падения напряжения в красном сильноточном проводе не искажают показания напряжения батареи контроллером. В общем, следует выполнить все подключения и только потом подсоединить кабели к аккумуляторам 36В и включить питание.

.

Напряжение, подаваемое генератором, должно быть постоянным постоянным током, т. е. если у нас есть генератор переменного тока, следует использовать мостовой выпрямитель. Кабели аккумулятора и генератора должны быть защищены предохранителями с номиналом не более 20 А. Все кабели следует использовать как можно короче и с максимально возможным поперечным сечением.

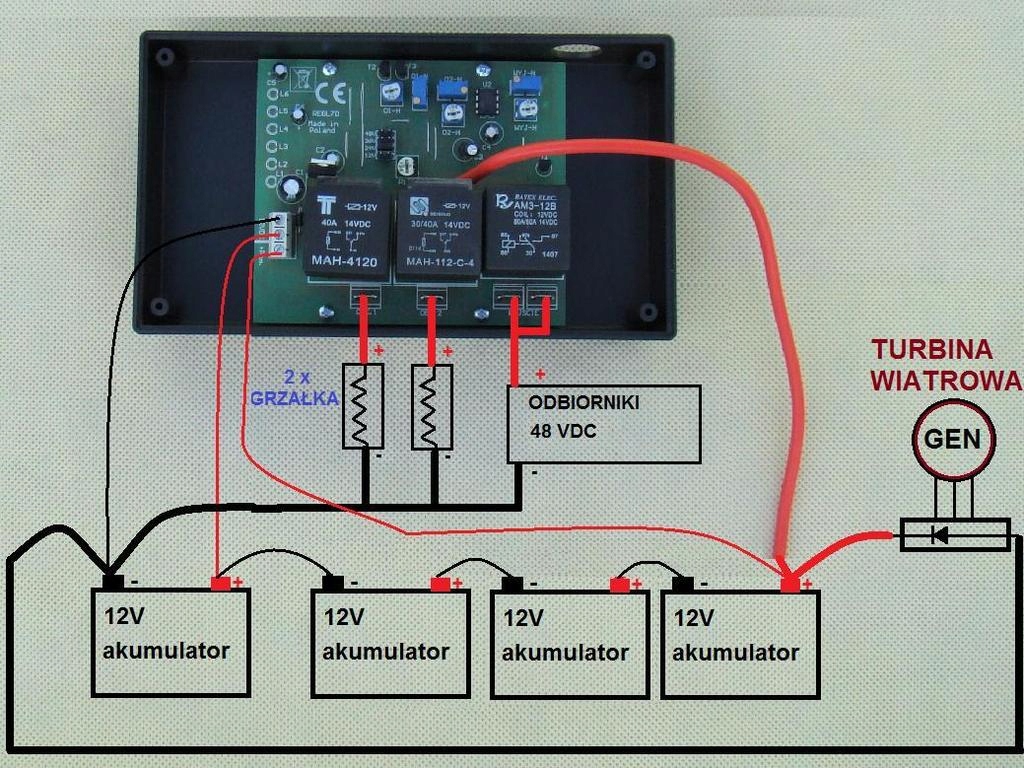

Подключение для установки: 48 В постоянного тока

Сначала с помощью перемычки на плате установите напряжение подключенных аккумуляторов, т. е. 48 В постоянного тока при отключенном питании. Далее подключаем согласно схеме ниже. То есть всегда контакт "-" разъема "12VDC" к минусу первой батареи и контакт "+" этого разъема к плюсу этой же батареи - это питание самого контроллера и он всегда составляет 12 В постоянного тока (не подавайте на этот вход более высокое напряжение). Заземление приемника, а также нагрузки являются общими и подключаются к самой батарее, поскольку приемник и нагрузка (2 нагревателя) управляются с положительной стороны источника питания.

Затем подключите измерительный вход «+Pom» к плюсу четвертой батареи слева. Далее красный провод контроллера - это плюсовой вход питания приемника и нагрузки - его следует подключить напрямую к + четвертого аккумулятора (через предохранитель). Далее подключите плюс ресивера к 2 разъемам с надписью «OUTPUT» — обязательно подключайтесь к обоим разъемам. Затем подключите плюсы нагревателей к разъемам с маркировкой «OBC.1» и «OBC.2». То есть между землей и контактом питания «+12VDC» самого контроллера будет 12В, а между землей и контактом измерительного разъема «+Pom» (а также между землей и красным сильноточным проводом) будет быть 48В.

.

На схеме провода, по которым протекают большие токи, отмечены толстыми линиями – следует использовать максимально толстые провода, соответствующие их длине и току, протекающему по ним. их.

.

Максимальный выходной ток приемников на 48В составляет 10А, а максимальное потребление каждого нагревателя (резистивной нагрузки) – 5А. Если нагрузка индуктивная, например двигатель, запас мощности мин. 50%. Если есть необходимость подключить большую нагрузку, можно использовать внешний контактор, подключаемый вне контроллера – то есть включение нагрузки напрямую от аккумулятора. Контактор включится по выходу «OBC.1». Аналогично подключите вторую нагрузку к выходу «OBC.2».

.

На самой батарее необходимо использовать предохранитель на соответствующий ток (макс 10А), например, на заземляющем кабеле (первая батарея). Также рекомендуется установить рядом с аккумуляторами двойной выключатель, позволяющий при необходимости быстро отсоединить аккумуляторы от установки. ВНИМАНИЕ. Несмотря на то, что, как показано на схеме, измерительный провод «+Pom» и толстый красный провод (+питание приемника и нагревателей) соединены, подключать оба провода необходимо только к клемме аккумулятора, чтобы даже небольшие Падения напряжения в красном сильноточном проводе не искажают показания напряжения батареи контроллером. В общем, следует выполнить все подключения и только потом подсоединить кабели к аккумуляторам 48В и включить питание.

.

Напряжение, подаваемое генератором, должно быть постоянным постоянным током, т. е. если у нас есть генератор переменного тока, следует использовать мостовой выпрямитель. Кабели аккумулятора и генератора должны быть защищены предохранителями с током не более 10 А. Все кабели следует использовать как можно короче и с максимально возможным поперечным сечением.

Регулировка напряжения:

После подключения источника питания пользователь может настроить напряжения:

- отключение приемников «ВЫХОД» при падении напряжения ниже установленного значения в диапазоне примерно 10,5-14В. Напряжение отсечки устанавливается с помощью многооборотного прецизионного потенциометра (синего цвета с винтом) «ВЫХ-Н», поворот по часовой стрелке (вправо) увеличивает напряжение. Вы также можете установить гистерезис, т.е. разницу между напряжением отключения и напряжением повторного включения (при повышении напряжения батареи) с помощью потенциометра OUT-H. Увеличиваем гистерезис поворотом по часовой стрелке (вправо)

- включение нагрузки №1 «ОБС.1». Выставляем это напряжение в диапазоне примерно 12-15В аналогично потенциометру «Q1-N» и гистерезису «Q1-H»

- включение нагрузки №2 «ОБС.2». Выставляем это напряжение в диапазоне примерно 12-15В аналогично потенциометру «Q2-N» и гистерезису «Q2-H»

.

Регулятор также имеет приблизительный индикатор напряжения аккумулятора. При повышении напряжения выше примерно 11,5В загорается красный светодиод, при повышении выше 13В также загорается желтый светодиод, а при повышении напряжения выше 13,8В также загорается зеленый светодиод.

.

Вышеуказанные настройки и напряжения индикатора батареи указаны для установок с напряжением 12 В. При установке на 24 В эти напряжения будут примерно в два раза выше. Аналогичным образом, для установок с напряжением 36 В постоянного тока они будут в 3 раза выше, а для установок с напряжением 48 В постоянного тока — в 4 раза выше.

.

Не забывайте устанавливать слишком низкий гистерезис, иначе реле будут часто переключаться. Рекомендуется установить минимальный гистерезис равным половине.

Контроллер также имеет калибровочный потенциометр «P1» — он позволяет в определенной степени изменять напряжение, считываемое контроллером со входа «+Pom», тем самым изменяя уровень свечения светодиодов, а также изменяя ВЫХОД. и рабочие диапазоны OBC1/OBC2. Кроме того, в случае калибровки с помощью потенциометра P1 необходимо переустановить пороговые значения OUTPUT и OBC1/OBC2.

.

Абсолютное максимальное напряжение питания контроллера составляет 15 В постоянного тока. а максимальное напряжение, подаваемое на управляющий вход «+Pom» и кабель питания приемника/нагрузки (толстый красный), составляет +60 В постоянного тока. Применение более высокого напряжения может привести к повреждению контроллера!

.

Из-за долговечности выходных реле приемника и выходов нагревателей, особенно в установках с напряжением 36 В и 48 В, рекомендуется настоятельно рекомендуется использовать внешние контакторы, чтобы токовые нагрузки (на нагреватели, приемники) шли не через реле, встроенные в регулятор, а через внешние контакторы - контакторы тогда будут управляться регулятором.

Технические данные:

- напряжение питания 12 В постоянного тока (допустимое 10-15 В)

- напряжение измерения и управления: 12 В постоянного тока (допустимое 10-15 В) / 24В постоянного тока (20-30В) / 36В постоянного тока (30-45В) или 48В постоянного тока (40-60В)

- максимальная выходная нагрузка на приемник 70А (для 12 и 24В постоянного тока), 20А (для 36В постоянного тока) или 10А ( для 48В постоянного тока)

- максимальная нагрузка выходов OBC1 и OBC2 35А (для 12 и 24В постоянного тока), 10А (для 36В постоянного тока) или 5А (для 48В постоянного тока)

- рабочая температура от 0 до + 35С

- ток потребления при нормальной работе до 5Вт

- диапазон регулировки напряжения отключения приемника 10,5-14В (для 12В)

- включение Диапазон регулировки напряжения OBC1 и OBC2 12-15В (для 12В)

- вес изделия примерно 0,35 кг

Регулятор совершенно новый.
