Регулирующий клапан Integra левый Cu, темный структурный графит «Все в одном»

Параметры

• Тип клапана: регулирующий
• Тип установки: медный монтаж CU 15 мм
• Ориентация: слева
• Вариант клапана: Угловой
• Комплект - Тип: Все в одном - все элементы в комплекте: клапан + коннекторы + розетки + гильзы
• Цвет : Темный структурный графит.
• Розетка: Одинарный круглый, 2 шт.
• LINE: Integra R
• Производитель: ВАРИО ТЕРМ

Комплект левого управления Integra.

В комплект входит:

• 1 левый регулирующий клапан,
• 1 правый запорный клапан,
• 2 одинарные металлические маскировочные розетки,
• 2 металлические маскировочные втулки и
• 2 медных соединителя - для медной установки 15 мм.
< /ul>

СТОИТ ЗНАТЬ:

Регулирующий клапан INTEGRA предназначен для установки на радиатор центрального отопления в двухтрубной системе.

В корпус клапана интегрирован тройник, обеспечивающий возможность подключения электронагревателя непосредственно через клапан к радиатору - рекомендуется устанавливать ТЭН на запорный клапан .

Запорный клапан устанавливается на радиаторе центрального отопления со стороны обратной линии.

Технические данные:

Рабочая температура до 120°C

Номинальное давление 1 МПа

Теплоноситель вода

Макс. перепад давления 0,06 МПа

Испытательное давление 1,5 МПа

Первоначальная настройка на запорном клапане

Присоединение радиатора G ½

Монтаж электрической части нагревателя на запорный клапан

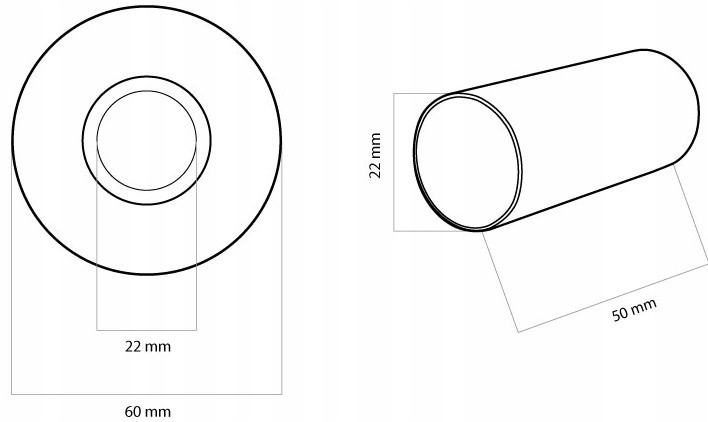

Ниже приведены чертежи с размерами: регулирующе-запорного клапана Integra, а также размеры маскирующих гильз и одинарной розетки. .

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ ДЛЯ ВАС - ВОЗМОЖНОСТИ!

ЦВЕТА

Продукция Vario Term доступна в 20 основных цветах, образцы которых, отражающие реальный цвет, можно найти ниже

ВОЗМОЖНОСТИ ПОДКЛЮЧЕНИЯ:

Регулирующие клапаны Integra можно подключить к радиатору при наличии следующих входов:

- нижний

а) при подаче питания с левой стороны - выберите регулирующий клапан Integra левый с одинарными розетками

б) при подаче питания справа - выберите регулирующий клапан Integra правый с одинарными розетками розетки

- нижняя середина

p>

а) при подаче питания с левой стороны - выберите правый регулирующий клапан Integra с комбинированными овальными или прямоугольными розетками (одинарные розетки) не подходят друг к другу при соединении 50 мм)

б) если электропитание расположено справа - выберите левый регулирующий клапан Integra с овальными или прямоугольными комбинированными розетками (одиночные розетки не подходят рядом с между собой при соединении 50 мм)

- при нижнем подключении - также есть возможность подключения обогревателя - ниже приведен пример такого подключения - рекомендуется устанавливать обогреватель на затворе запорный клапан

ВОЗМОЖНЫЕ УСТАНОВКИ:

Клапан Integra можно подключить к любой установке PEX 16 мм – для этого вам нужно выбрать только соответствующий < б >соединители

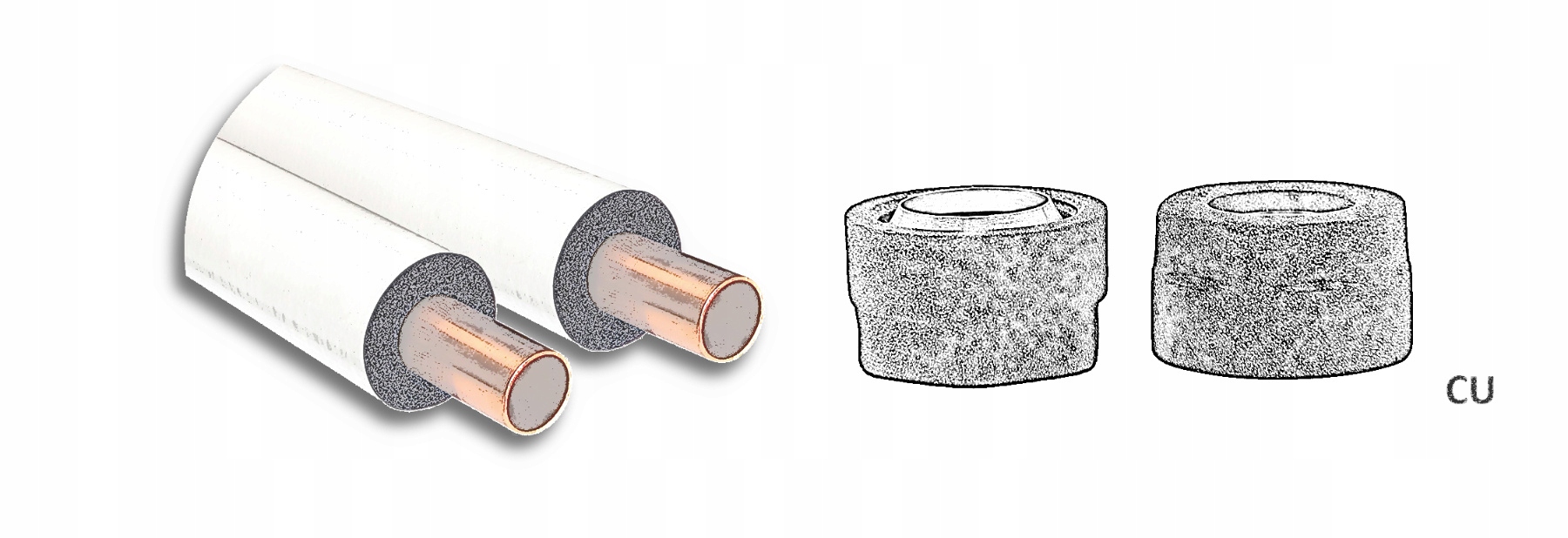

Клапан Интегра можно подключить к установке CU 15мм – для этого необходимо правильно подобрать разъемы

Клапан Integra можно подключить к установке 1/2 (GZ1/2) – для этого необходимо подобрать только соответствующие разъемы

Клапан Integra может быть подключен к установке 1/2 (GW1/2) - для этого необходимо выбирать только правильные разъемы
