Клапан регулирующий UNICO, одно отверстие, белый структурный All in one правый медный, овальная комбинированная розетка

Параметры

• Тип клапана: регулирующий
• Тип установки: Медный монтаж CU 15 мм.
• Ориентация: справа.
• Вариант клапана : Угол
• Тип комплекта: «Все в одном» – все элементы комплекта: клапан + соединители + розетки + втулки
• Цвет: Структурный белый
• Форма розетки: Круглый/Овальный - комбинированный 1 шт.
• Расстояние между соединениями: 50 мм
• LINE: Unico R
• Производитель: VARIO TERM
• Способ подключения: Нижний

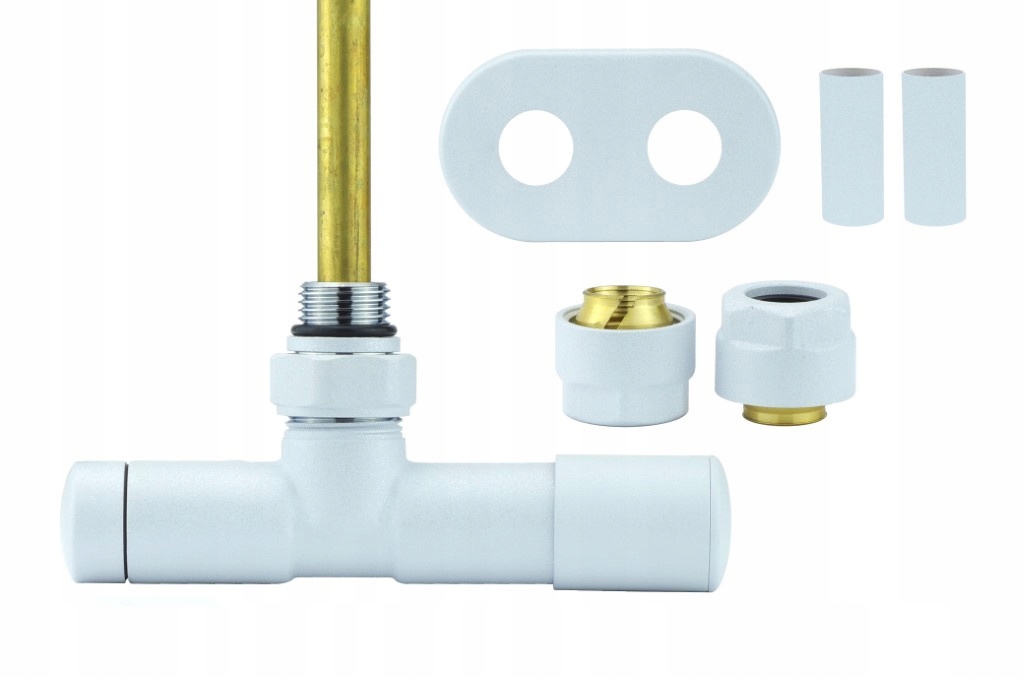

Комплект правого углового управления Unico.

В комплект входит:

• 1 правый угловой регулирующий клапан,
• 1 маскирующая розетка, металлическая, двойной овал,
• 2 маскирующие втулки, металл и
• 2 медных разъема - для медного монтажа 15 мм

СТОИТ ЗНАТЬ:

Клапан Unico в регулирующем исполнении специально разработан для радиаторов с нижним подключением и с вертикальными коллекторами, позволяющими использовать в радиаторе электрообогреватель используется летом для обогрева радиатора и использования в качестве осушителя.

Место подключения к установке 50 мм.

Регулирующий клапан монтируется на радиаторе центрального отопления так, чтобы регулирующий элемент (ручка) находился дальше от силового кабеля (согласно схеме ниже).

Конструкция подключения позволяет монтировать его под радиатором параллельно стене, внутри контура радиатора, что защищает его от случайного повреждения.

Технические данные:

Рабочая температура 120°C

Номинальное давление 1 МПа

Теплоноситель вода

Испытательное давление 1,5 МПа

Перепад давления на клапане 0,06 МПа

Гистерезис 0,3 °К

Первоначальная настройка на вставке запорного клапана

Ниже приведены чертежи с размерами: регулирующий клапан Unico в нужном исполнении и размеры маскирующих гильз и комбинированной овальной розетки.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ ДЛЯ ВАС - ВОЗМОЖНОСТИ!

ЦВЕТА

Продукция Vario Term доступна в 20 основных цветах, образцы которых, отражающие реальный цвет, можно найти ниже

ВОЗМОЖНОСТИ ПОДКЛЮЧЕНИЯ:

Клапаны управления Unico можно подключить к радиатору, если у вас есть вход:

- ниже

а) при подаче питания слева - выберите правый регулирующий клапан Unico

б) при подаче питания с правой стороны - выберите левый регулирующий клапан Unico

- нижняя середина - регулирующий клапан Unico можно подключить и в этой конфигурации - используя правила выбора клапана, как указано выше - но только в радиаторе с вертикальными коллекторами< /п>

ВОЗМОЖНЫЕ УСТАНОВКИ:

Клапан Unico можно подключить к обеим установкам PEX 16 мм — для этого вам нужно только выбрать соответствующие разъемы

Клапан Unico можно подключить к установке CU 15 мм – для этого необходимо лишь подобрать соответствующие разъемы

Вы также можете подключить клапан Unico к 1/2-ходовой установке – для этого вам нужно лишь подобрать соответствующие разъемы
