Регулировочный клапан UNICO, одно отверстие, структурный графит «Все в одном», правый GZ1/2, прямоугольная комбинированная розетка

Параметры

• Тип клапана: регулируемый li>
• Тип установки: Установка 1/2
• Ориентация: правая
• Вариант клапана
• b>: Угловой
• Тип комплекта: «Все в одном» — все элементы в комплекте: клапан + разъемы + розетки + втулки
• Цвет: Структурный графит
• Форма розетки: Прямоугольная - комбинированная 1 шт.
• Расстояние между соединениями: 50 мм
• LINE: Unico R
• Производитель: VARIO TERM
• Способ подключения: Нижний

Комплект правого углового управления Unico.

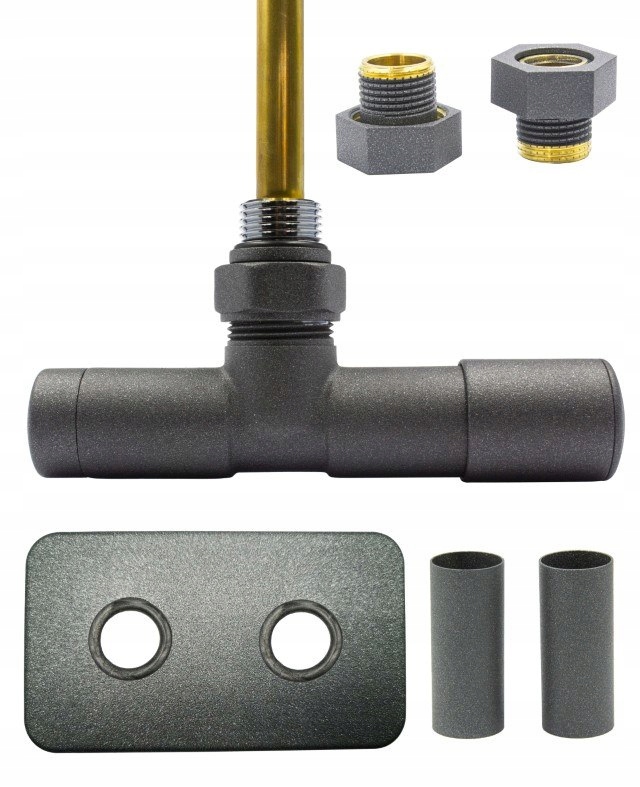

В комплект входит:

• 1 правый угловой регулирующий клапан,
• 1 маскирующая розетка, двойная прямоугольная металлическая,
• 2 металлические маскирующие втулки и
• 2 соединителя 1/2 - для монтажа 1/2

СТОИТ ЗНАТЬ:

Клапан Unico в регулирующем исполнении специально разработан для радиаторов с нижним подключением и с вертикальными коллекторами, что позволяет использовать в радиаторе электрообогреватель используется летом для обогрева радиатора и использования в качестве осушителя.

Место подключения к установке – 50 мм.

Регулирующий клапан следует устанавливать на радиаторе центрального отопления так, чтобы регулирующий элемент (ручка) находился дальше от силового кабеля (согласно схеме ниже). .

Конструкция подключения позволяет устанавливать его под радиатором, параллельно стене, внутри контура радиатора, что защищает их от случайного повреждения.

>Технические данные:

Рабочая температура 120°С

Номинальное давление 1МПа

Теплоноситель вода

Испытательное давление 1,5 МПа

Перепад давления на клапане 0,06 МПа

Гистерезис 0,3 °К

Первоначальная настройка на вставке запорного клапана

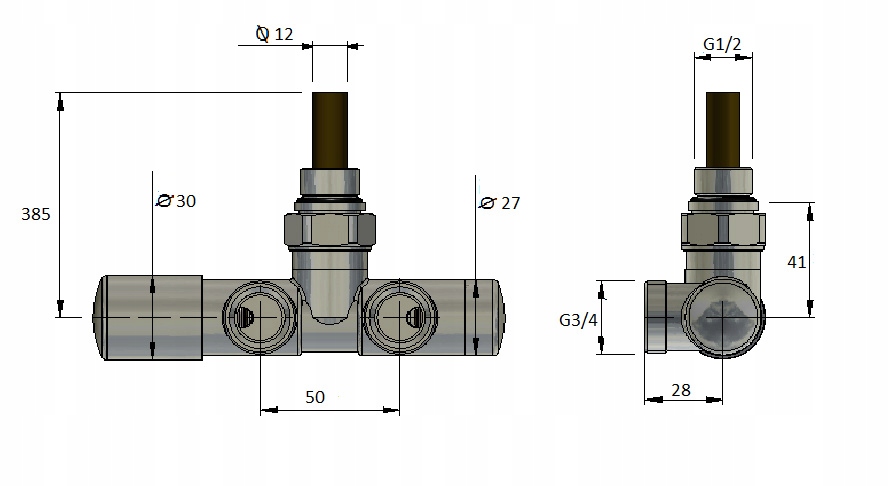

Ниже приведены чертежи с размерами: регулирующего клапана Unico в правом исполнении и размерами маскирующих гильз и комбинированной прямоугольной розетки.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ ДЛЯ ВАС - ВОЗМОЖНОСТИ!

ВОЗМОЖНОСТИ ПОДКЛЮЧЕНИЯ:

Регулирующие клапаны Unico можно подключить к радиатору, если у вас есть вход:

- нижний

а) если подача слева - выберите регулирующий клапан Unico справа

б) если подача справа - выберите регулирующий клапан Unico слева

- внизу средний - можно подключить регулирующий клапан Unico и в такой конфигурации - используя правила выбора клапана как указано выше - но только в радиаторах с вертикальными коллекторами

ВОЗМОЖНЫЕ МОНТАЖИ:

Вы можете подключить клапан Unico как к 16-мм установке PEX – для этого вам нужно выбрать только соответствующие разъемы

Клапан Unico можно подключить к установке CU 15 мм – для этого нужно правильно подобрать разъемы

Также клапан Unico можно подключить к 1/ 2 установка - для этого нужно правильно подобрать разъемы
