Регулирующий клапан UNICO с одним отверстием, темный структурный графит «Все в одном», правая медь

Параметры

• Тип клапана: регулирующий
• Тип установки: медь CU 15 мм.
• Ориентация: вправо.
• Вариант с клапаном : Угол
• Тип комплекта: «Все в одном» - все элементы в комплекте: клапан + коннекторы + розетки + втулки
• Цвет
• Цвет
• Цвет
• b>: Темный структурный графит
• Форма розетки: Круглый/Овальный – комбинированный 1 шт.
• Расстояние между соединениями: 50 мм
• Расстояние между соединениями: 50 мм
• li>
• LINE: Unico R
• Производитель: VARIO TERM
• Способ подключения : Ниже li>

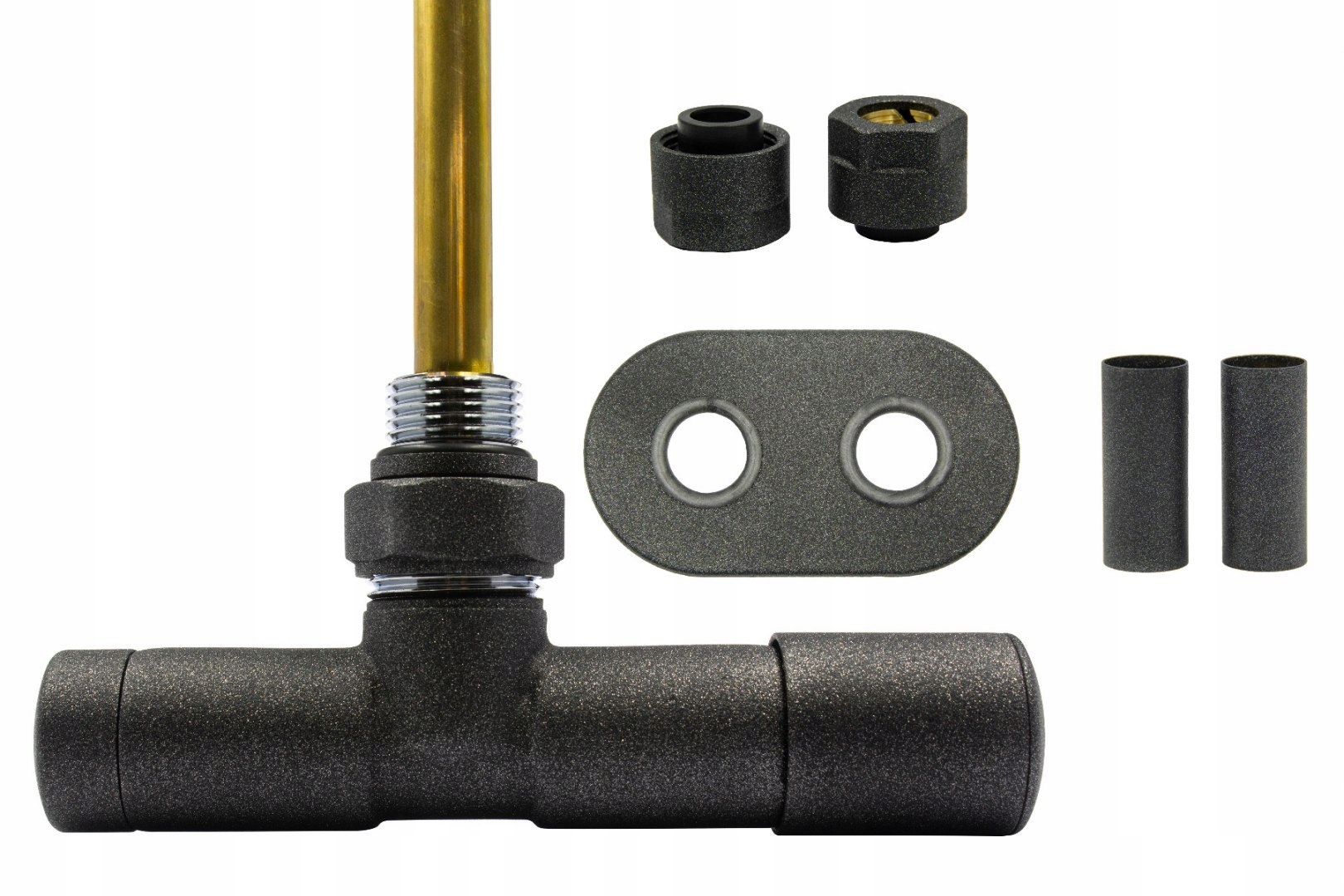

Комплект правого углового управления Unico.

В комплект входит:

• 1 правый угловой регулирующий клапан,
• 1 маскирующая розетка, металлическая, двойной овал,
• 2 маскирующие втулки, металл и
• 2 медных разъема - для медного монтажа 15 мм

СТОИТ ЗНАТЬ:

Клапан Unico в регулирующем исполнении специально разработан для радиаторов с нижним подключением и с вертикальными коллекторами, позволяющими использовать в радиаторе электрообогреватель используется летом для обогрева радиатора и использования в качестве осушителя.

Место подключения к установке 50 мм.

Регулирующий клапан монтируется на радиаторе центрального отопления так, чтобы регулирующий элемент (ручка) находился дальше от силового кабеля (согласно схеме ниже).

Конструкция подключения позволяет монтировать его под радиатором параллельно стене, внутри контура радиатора, что защищает его от случайного повреждения.

Технические данные:

Рабочая температура 120°C

Номинальное давление 1 МПа

Теплоноситель вода

Испытательное давление 1,5 МПа

Перепад давления на клапане 0,06 МПа

Гистерезис 0,3 °К

Первоначальная настройка на вставке запорного клапана

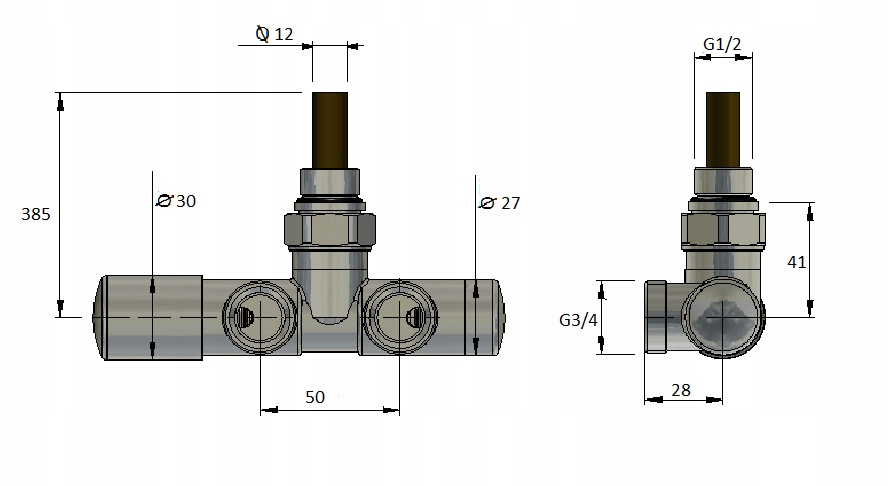

Ниже приведены чертежи с размерами: регулирующий клапан Unico в нужном исполнении и размеры маскирующих гильз и комбинированной овальной розетки.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ ДЛЯ ВАС - ВОЗМОЖНОСТИ!

ЦВЕТА

Продукция Vario Term доступна в 20 основных цветах, образцы которых, отражающие реальный цвет, можно найти ниже

ВОЗМОЖНОСТИ ПОДКЛЮЧЕНИЯ:

Регулирующие клапаны Unico можно подключить к радиатору, если у вас есть вход:

- нижний

а) если подача слева - выберите регулирующий клапан Unico справа

б) если подача справа - выберите регулирующий клапан Unico слева

- внизу средний - можно подключить регулирующий клапан Unico и в такой конфигурации - используя правила выбора клапана как указано выше - но только в радиаторах с вертикальными коллекторами

ВОЗМОЖНЫЕ МОНТАЖИ:

Вы можете подключить клапан Unico как к 16-мм установке PEX – для этого вам нужно выбрать только соответствующие разъемы

Клапан Unico можно подключить к установке CU 15 мм – для этого нужно правильно подобрать разъемы

Также клапан Unico можно подключить к 1/ 2 установка - для этого нужно правильно подобрать разъемы
