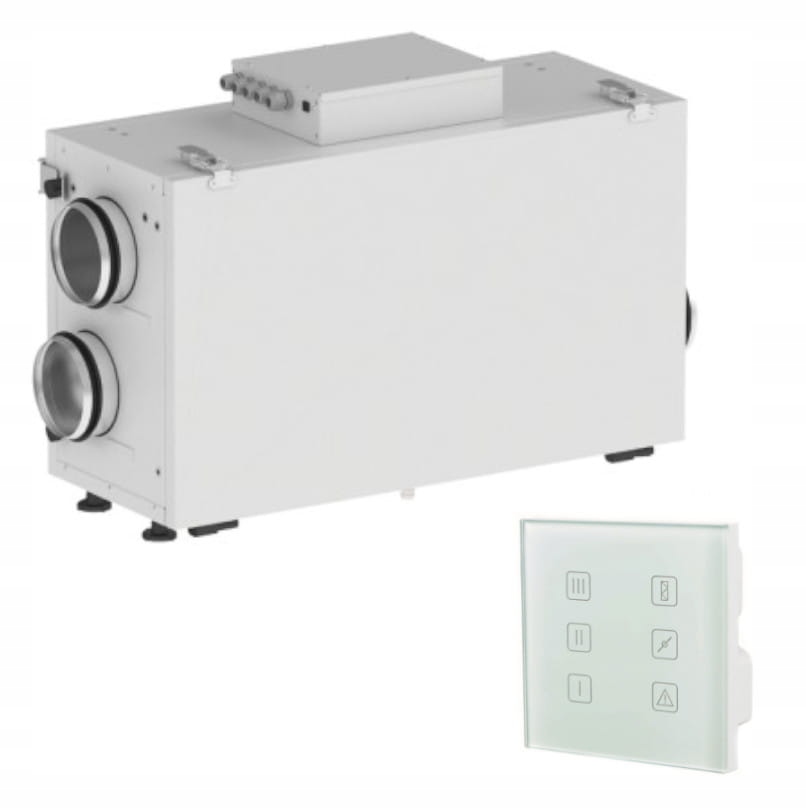

Вентиляционная установка с рекуперацией тепла

ВЕНТС ВУТ 300 Г2 мини ЕС А14

с диаметром подключения 160мм и производительностью до 300м3/ч

ПЕРЕХОДНЫЙ ТЕПЛООБМЕННИК

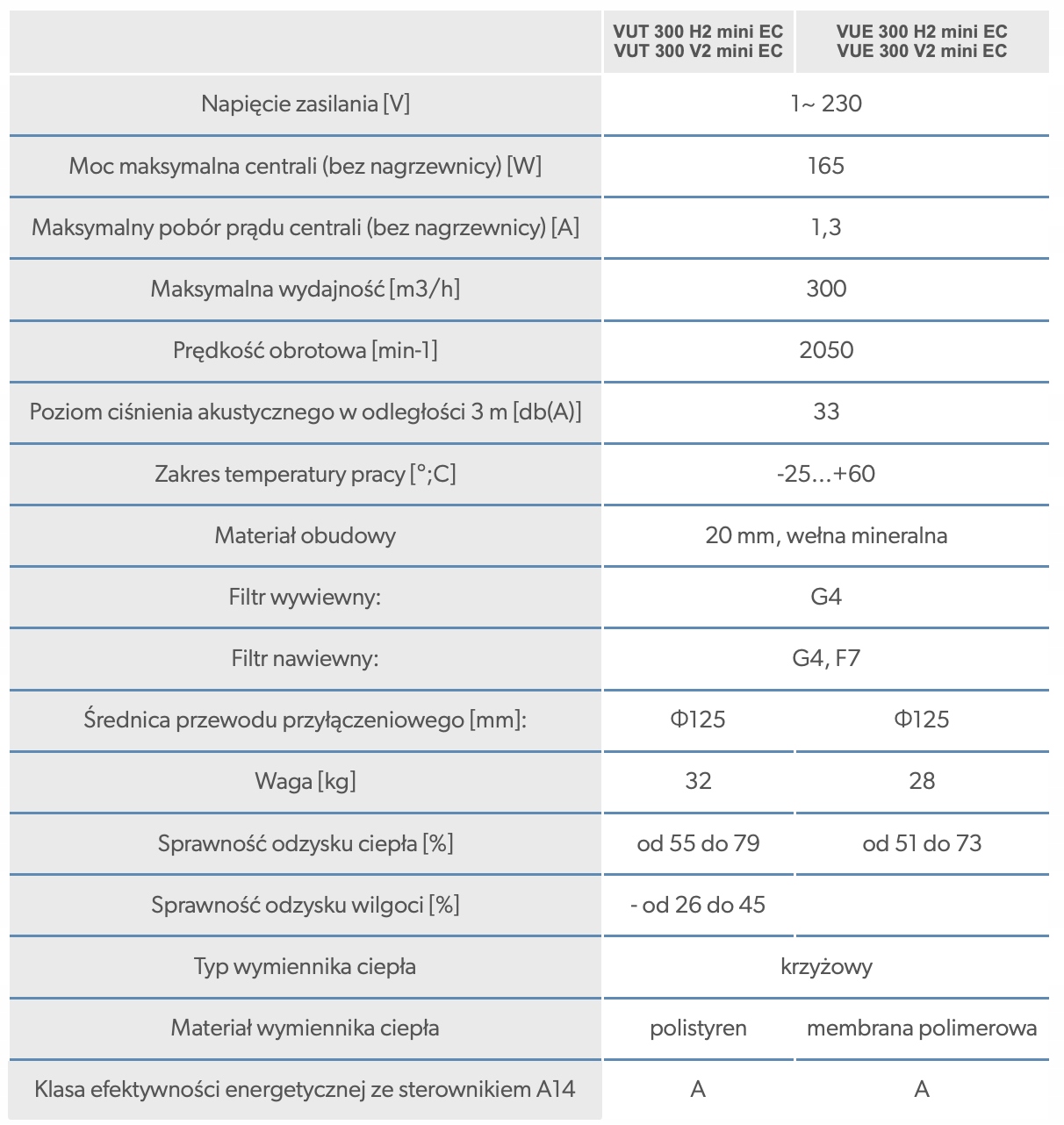

Основные сведения:

• материал корпуса: сталь оцинкованная с покрытием полимер
• способ монтажа: напольный или настенный
• подключения: горизонтальный (H)/вертикальный (V)
• теплообменник: поперечноточный
• материал теплообменника: полистирол
• эффективность рекуперации: до 79%
• вентиляторы: EC
• фильтры: приточный G4, F7/вытяжной G4
• автоматизация: с Сенсорная панель A14

Применение

Приточно-вытяжная установка представляет собой комплексное устройство, обеспечивающее механический воздухообмен в помещениях с одновременной фильтрацией приточного воздуха. Конструкция пластинчатого теплообменника позволяет получать тепловую энергию из воздуха, выбрасываемого из помещений, и передавать ее для нагрева холодного воздуха, подаваемого снаружи. Установки предназначены для энергосберегающей вентиляции домов и квартир и приспособлены для подключения к круглым вентиляционным каналам (Ø 125 мм).

Корпус

Корпус пульта управления изготовлен из высококачественной стали с полимерным покрытием и внутренней изоляцией из минеральной ваты толщиной 20 мм, обладающей отличными тепло- и звукоизоляционными свойствами.

ВУТ/ВУЭ Н2 мини ЕС – модель с горизонтальными портами подключения.

ВУТ/ВУЭ В2 мини ЕС – модель с вертикальным расположением штырей подключения.

Вентиляторы

В установке используются электронно-коммутируемые ЕС-двигатели с внешним ротором и загнутыми вперед лопастями. Данные типы двигателей на данный момент являются наиболее инновационным решением в области экономии электроэнергии. Теплообменник Установка ВУТ Г2/В2 мини ЕС оснащена перекрестноточным теплообменником из полистирола.

Теплообменник

Агрегат ВУТ Г2/В2 мини ЕС оснащен перекрестноточным теплообменником из полистирола. Зимой тепло вытяжного воздуха из помещений передается на нагрев приточного воздуха. Этот процесс снижает потери тепла, связанные с воздухообменом. Установка оснащена каплесборником, предназначенным для удаления конденсата, образующегося в процессе работы теплообменника, который затем сбрасывается в канализацию. Летом свежий и теплый воздух снаружи охлаждается потоком воздуха, выходящим изнутри помещения. Это позволяет существенно снизить температуру приточного воздуха, что, в свою очередь, снижает нагрузку на систему кондиционирования.

Установка ВУЭ Н2/В2 мини ЕС оснащена перекрестноточным теплообменником, изготовленным из полимерной мембраны. Зимой тепло и влага из воздуха, вытяжного из помещений, передаются через энтальпийную мембрану для нагрева приточного воздуха. Этот процесс снижает потери тепла, связанные с воздухообменом. Летом тепло и влага из наружного воздуха передаются через энтальпийную мембрану для охлаждения вытяжного воздуха. Это позволяет существенно снизить температуру и влажность подаваемого воздуха, а следовательно, снизить нагрузку на систему кондиционирования.

Фильтр

Агрегат оснащен двумя фильтрами класса фильтрации G4 и F7, обеспечивающими эффективную фильтрацию приточного воздуха. Вытяжной воздух очищается с помощью фильтра G4.

Контроль и автоматизация

Панель управления ВУТ/ВУЭ 300 Н2 мини ЕС А14 / ВУТ/ВУЭ 300 В2 мини ЕС А14 оснащена типом автоматики А14 в виде панели управления А14 с сенсорным светодиодным дисплеем. Установка оснащена системой защиты теплообменника от замерзания. Если температура падает ниже установленного порога, встроенный термостат инициирует отключение приточного вентилятора. Поток теплого вытяжного воздуха комнатной температуры проходит через теплообменник, нагревая его и растапливая иней. Как только риск замерзания исчезнет, ​​агрегат вернется в стандартный рабочий режим.

Сборка

Доступны монтажные кронштейны для напольного или настенного монтажа. Установка ВУЭ 300 Н2 мини ЕС также подходит для подвесного (потолочного) монтажа. Установка ВУТ 300 Г2 мини ЕС должна быть установлена ​​ровно для обеспечения надлежащего отвода конденсата. Используемый метод монтажа должен обеспечивать легкий доступ к сервисной панели для проведения работ по техническому обслуживанию и ремонту. Универсальная конструкция корпуса допускает установку как слева, так и справа. Для этого необходимо перевернуть переднюю и заднюю панели.
