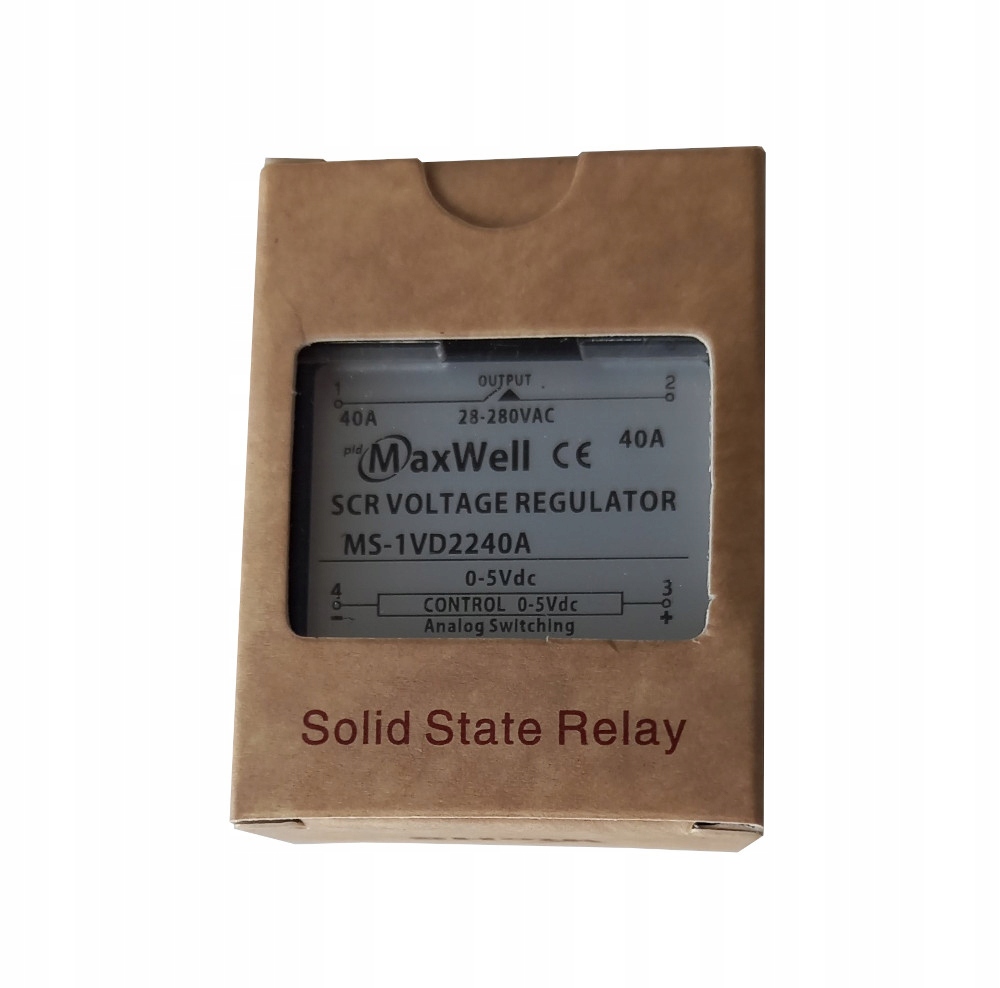

Реле, напівпровідниковий регулятор SSR 40A/280V 0-5V

Промышленный однофазный регулятор мощности с аналоговой настройкой 0–5 В постоянного тока регулируемого угла фазы / полупроводниковое реле / ​​регулируемое твердотельное реле однофазное DC-AC 40 А / макс. 280 В переменного тока.

Исполнительный элемент - отсутствие механических частей, которые изнашиваются - очень длительный срок службы - предназначен для регулировки фазового угла управления в приложениях, где требуется непрерывный контроль выходной мощности.

Примеры применения : сварщики, терморегуляторы, коптильни и т.д. Подходит для всех применений, где требуется быстрое время реакции на изменение управления и аналоговое задание уровня управления/угла открытия тиристоров/выходных симисторов. Предназначен только для применений с чисто резистивными нагрузками.

В комплекте с ПИД-регулятором с аналоговым выходом обеспечивает непрерывное регулирование – в данном случае не существует понятия т.н. минимальный цикл для реле ТТР (обычно он составляет от 2 до 10с) - и в каждом полупериоде сетевого напряжения (т.е. 100 раз в секунду!) непрерывное регулирование за счет установки угла открытия симистора/тиристора.

Плавное управление: 0–5 В постоянного тока. По сути, управляющий вход представляет собой токовый вход повышенной чувствительности. Эффективный диапазон срабатывания/регулирования составляет примерно 1,5...4,5В. Ниже и выше этого значения выходное напряжение больше не меняется. Ток управления при начальном напряжении 1,5 В составляет около 0,4 мА постоянного тока. Управляющий ток при конечном напряжении 5В составляет 3,1мА. Таким образом, «де-факто» вход является токовым, но с высокой чувствительностью регулирования 0,4...3,1 мА. В любом случае, эти значения подходят для большинства оценочных плат, например Arduino, где аналоговый сигнал 0–5 В можно легко реализовать с помощью простой RC-цепи и одного двоичного выхода ШИМ.

Фотооптическая изоляция вход управления DC IN >2кВ.

Выключение выходного напряжения/тока при нулевой форме.

Включение с плавной регулировкой угла открытия на аналоговом входе в диапазоне 0 -5 В (аналогично, например, диммеру освещения с аналоговой регулировкой яркости).

Выходная нагрузка макс. 40 А / 280 В переменного тока.

Встроенная RC-схема подавления.

Вход в случае нагрузок с реактивной составляющей рекомендуется использовать дополнительные внешние цепи, подавляющие возможные перенапряжения, приходящие от электросети.

На других наших аукционах вы найдете (в комплекте) соответствующие радиаторы и крепления для рейки DIN35. Данный вариант регуляторов мощности/угла открытия тиристоров/симисторов - подходит к нашим ПИД-регуляторам с аналоговыми выходами 4-20мА (после крепления выхода регулятора резистором 250 Ом/0,25Вт).

Для нагрузок примерно выше Максимальный ток нагрузки 20 %, рекомендуется использовать дополнительный радиатор. Снижение температуры на 10°С удваивает срок службы ТСР-реле – это означает, что наибольшее влияние на долговечность реле оказывает температура полупроводниковой структуры.

За счет полного переключения нагрузки в каждом полупериода сетевого напряжения тепловая нагрузка на переход выше, чем у стандартных двухпозиционных твердотельных реле, где тиристор/симистор открывается при малых значениях напряжения - в начальной фазе сетевой синусоидальной волны.

Максимальная выходная нагрузка 40 А / 24–280 В переменного тока / 1 фаза. Максимальный ток Амплитуда синусоидальной волны – имейте это в виду при выборе размера. Обычно мы выбираем контактор с Imax, в два раза превышающим среднеквадратичное значение (Isk) или среднеквадратичное значение (Irms) тока (это называется «быстрым выбором»). При точном подсчете синусоидальной волны Imax представляет собой квадратный корень из двух Isk (или Irms) (т. е. в 1,41 раза больше). Например, если клещи для измерения тока показывают Irms=28,3А, то Imax будет 40А. Также помните о пусковых токах (например, даже 10x Isk) при включении (особенно они возникают у двигателей с короткозамкнутым ротором и т. д.). Если у вас есть сомнения – мы оперативно ответим на ваши запросы. Карточку-каталог можно найти во вкладке «Дополнительная информация» под содержанием аукциона.

Мы будем рады ответить на любые технические вопросы. Оказываем техническую поддержку при подборе элементов, а также консультации при сборке/параметризации/эксплуатации.

Рекомендую!

Радиатор с фотографии выше и изделия на фотографии не включены в данное предложение. Их можно приобрести и на других наших аукционах.
