Реле защиты по току и напряжению

Реле предназначено для защиты устройств, подключенных к сети, от перенапряжений и перегрузок.

Реле не имеет возможности включения выхода при превышении установленного порога напряжения. Устройство не включит, например, ТЭН при повышении напряжения. Также он не имеет функции автоматического сброса после перегрузки.

Использование и принцип работы устройства

Текущая ошибка перегрузки: когда текущее значение тока превышает ранее установленное максимальное значение (0-40А), устройство ожидает заданное пользователем время (2-600 с), пока не активируется ошибка, а затем устройство отключает выходную цепь. Светодиод ошибки (A>) горит, а значение перегрузки отображается на дисплее и мигает в течение всего периода ошибки.

Ошибка выходного напряжения: когда текущее значение сети (входное) напряжение увеличивается выше или падает ниже ранее установленных пользователем значений (для высокого: 230-300В и для низкого: 210-120В) устройство ожидает время, ранее установленное пользователем (для высокого: 0,1 сек.) .и для low: 0-10 с) до тех пор, пока не активируется ошибка, затем устройство отключает выходную цепь. Светодиод неисправности (A>) горит, а значение перенапряжения отображается на дисплее и мигает в течение всего времени неисправности.

Выход из состояния перегрузки по току: После устранения неисправности перегрузки по току , дважды нажмите кнопку включения/выключения, чтобы выполнить ручной сброс или отключить питание.

Примечание. Ручной сброс предназначен для предотвращения вторичного повреждения системы путем автоматического сброса системы без отключения перегрузки по току или короткого замыкания. .

Выход из состояния ошибки выходного напряжения: когда сетевое (входное) напряжение возвращается в норму/когда оно достигает значения между установленными значениями высокого и низкого напряжения, устройство ожидает заданное время ожидания для сброса, а затем устройство восстанавливает питание, светодиод ошибки гаснет, светодиод OUT загорается.

Параметры:

  • Номинальный ток: 40А
  • Номинальное напряжение: 220 В переменного тока.
  • Частота: 50/60 Гц.
  • Диапазон защиты: 0–450 В переменного тока.
  • Рабочая температура: -20°C ...+ 55°C
  • Рабочая мощность: <4ВА
  • Дисплей: 2 светодиодных цифровых дисплея и 4 светодиода.

Диапазон настройки:

  • Перегрузка: b> 40А(1-40А)
  • Высокое напряжение: 230–300В + отключение
  • Низкое напряжение:120–210В + выключение
  • Предохранитель низкого напряжения: 115 В
  • Время перегрузки: 2–600 с
  • Время высокого напряжения: 0,1 с.
  • Время низкого напряжения: 0–10 с.
  • Задержка включения : 2–600 с.
  • Время сброса: 1–60 с.

Конструкция лицевой панели

Настройки диапазона

Схема подключения

Размеры:

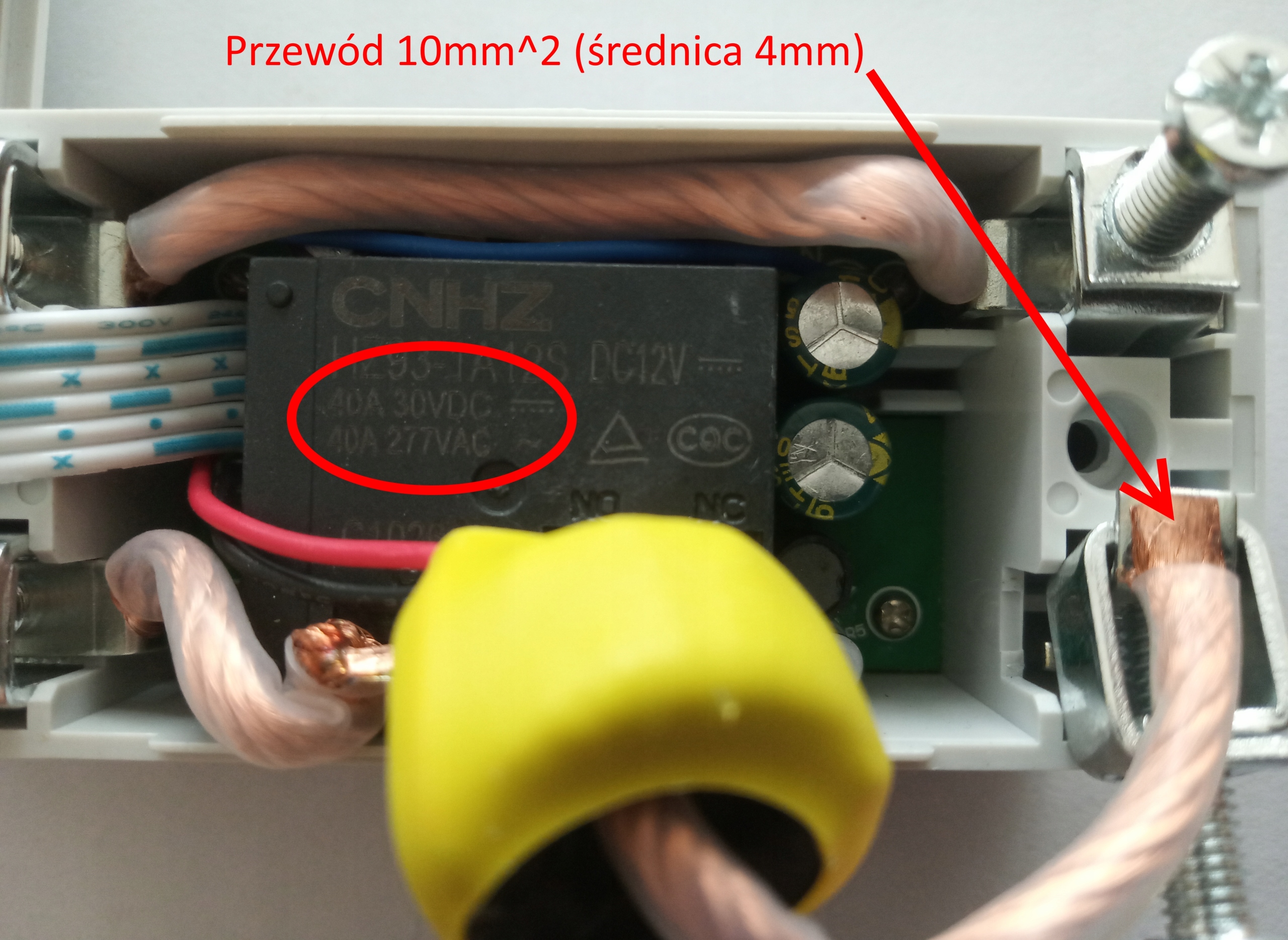

Из-за множества вопросов относительно долговечности устройства справа прикрепляем фото внутреннего реле (значение 40А при 277В переменного тока) и проводки (кабель 10мм^2 рассчитан на постоянный ток 61А согласно таблице https). ://bitner.com.pl/data/t5txt_photos/050534150915_obciazalnosc_pradowa_dlugopowiedzla_kabli_sterowniczej_i_zasilajackich_o_izolacji_PVC.pdf).
