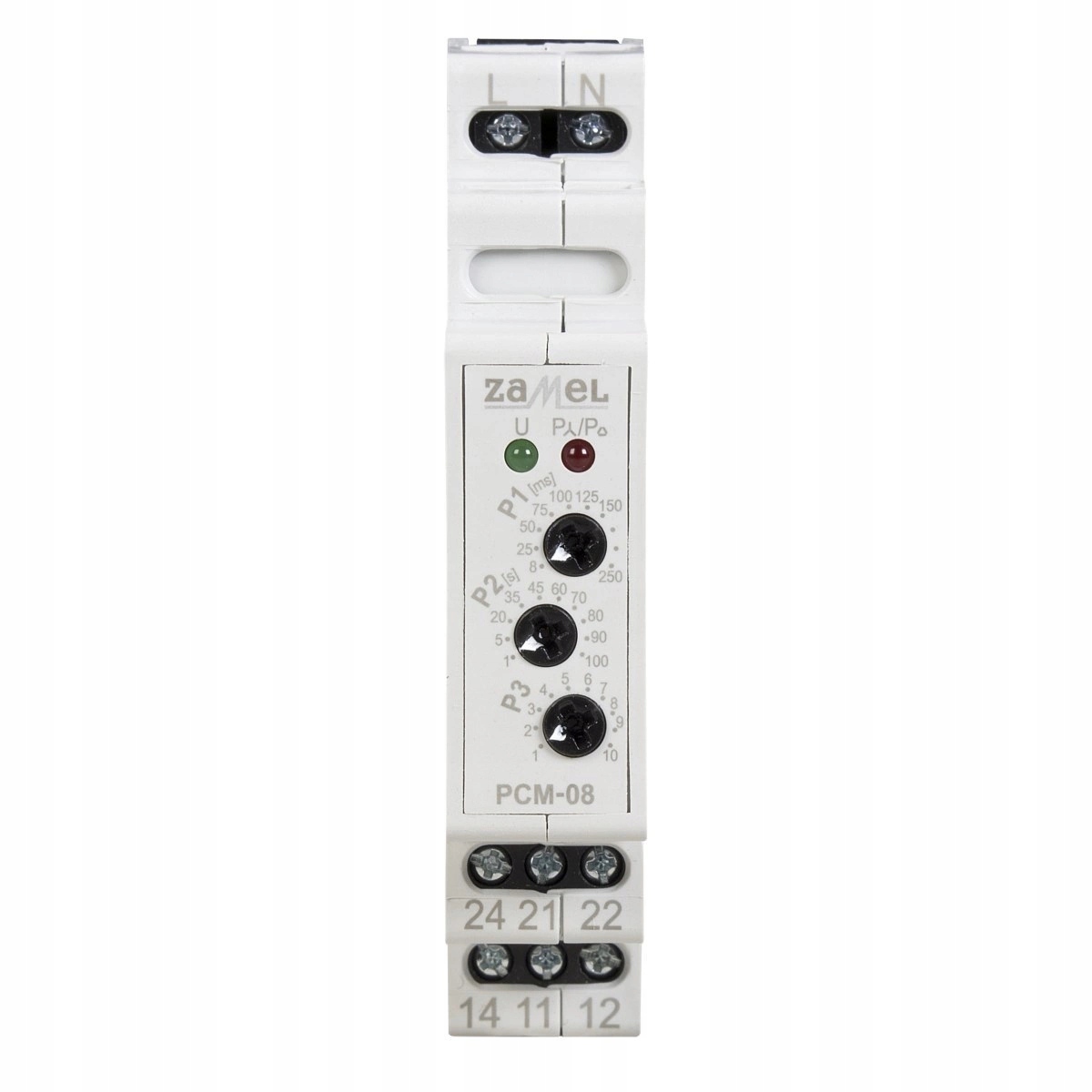

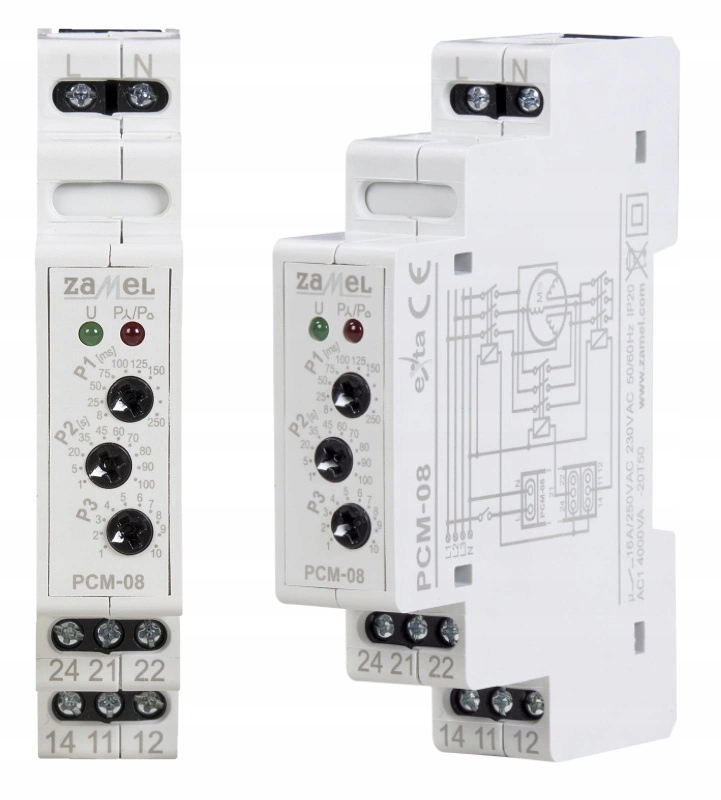

Реле времени для запуска двигателей звезда-треугольник

ZAMEL PCM-08

  • Управление пуском трехфазных двигателей путем переключения обмоток в схеме ЗВЕЗДА-ТРЕУГОЛЬНИК
  • Регулировка времени паузы между переключением со звезды на треугольник системы звезды
  • Ток снижениепри запускемощных двигателей
  • Срабатывание после включения напряжения питания
  • Два независимых релейных выхода, беспотенциальные 2 x NO/NC с нагрузочной способностью 10 А
  • Регулировка времени пуска в системе звезд
  • Индикация питания напряжениязеленый светодиод
  • Индикация состояния реле и измерения временикрасный светодиод
  • Одномодульный корпус на рейку TH35

В комплект входят:

  • Реле времени для пуска электродвигателей звезда-треугольник PCM-08
  • Руководство по эксплуатации

Руководство пользователя прикреплено ниже в разделе «Дополнительная информация»

Реле применяется в системах управления трехфазными двигателями методом переключения обмоток.

ПКМ-08 имеет два независимых релейных выхода, включенных в соответствии с настройками потенциометра P1-P3.

Возможна установка времени пуска по схеме звезды и времени паузы между переключениями из система звезда в систему треугольник.

Срабатывание реле срабатывает при подаче напряжения питания на клеммы L, N.

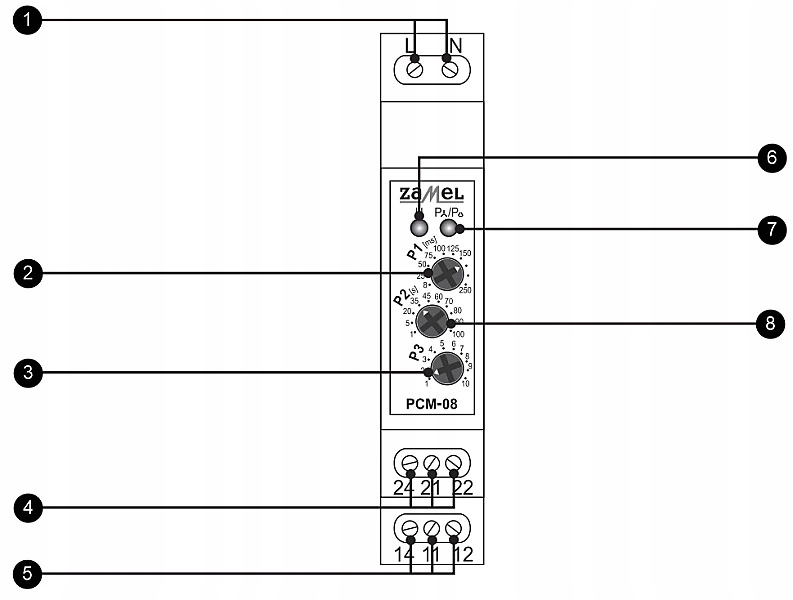

Описание изделия

  • Клеммы питания
  • Потенциометр Р1, установка значения времени паузы между переключением со звезды на треугольник (ступенчатая настройка)
  • Потенциометр Р3, множитель значения времени пуска в звездной системе 110 (ступенчатая настройка)
  • Выходные клеммы реле ПК2 (24, 21, 22)
  • Выходные клеммы реле ПК1 (14, 11, 12)
  • Индикация источника питания
  • Индикация рабочего состояния устройства
  • Потенциометр P2, устанавливающий значение времени запуска звезды (плавная настройка)

    • Технические данные:

    • Клеммы питания: L, N
    • Номинальное напряжение питания: 230 В переменного тока
    • Допуск напряжения питания: -15 / +10 %
    • Номинальная частота: 50 Гц
    • Номинальная мощность потребление: 0,8 Вт
    • Индикатор включения: зеленый светодиод
    • Индикатор состояния устройства: красный светодиод
    • Настройка времени паузы между
    • переключением со звезды на треугольник: дискретная – 8/250 мс
    • Настройка времени запуска в системе звезда: 1 / 100 с с множителем 110.
    • Выходные элементы: 2 реле
    • Параметры контактов реле: НО/НЗ – 10 А / 250 В переменного тока
    • Количество клемм подключения: 8
    • Сечение соединительных кабелей: 0,2 до 2,5 мм2
    • Рабочая температура: -20 / +50 °C
    • Рабочее положение: любое
    • Крепление корпуса: рейка TH35 (корпус 1-MOD)
    • Степень защиты корпуса: IP20
    • Класс защиты: II
    • Категория перенапряжения: II
    • Степень загрязнения: 2
    • Импульсное напряжение: 1 кВ (PN-EN 61000-4-5)
    • Размеры: одномодульный 90x17,5x66 мм
    • Вес: 0,08 кг
    • Соответствие стандартам: PN-EN 60669-1, PN-EN 60669-2-1, PN-EN 61000-4-2,3,4,5,6,11
