Реле часу універсальне 12-264V 8A PCU-520 UNI F&F

Код: 13004439629
Как заказать
2377 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №105541569
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 13

Оплачивая «Реле часу універсальне 12-264V 8A PCU-520 UNI F&F», вы можете быть уверены, что данное изделие из каталога «Периферийные модули» будет доставлено из Польши и проверено на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

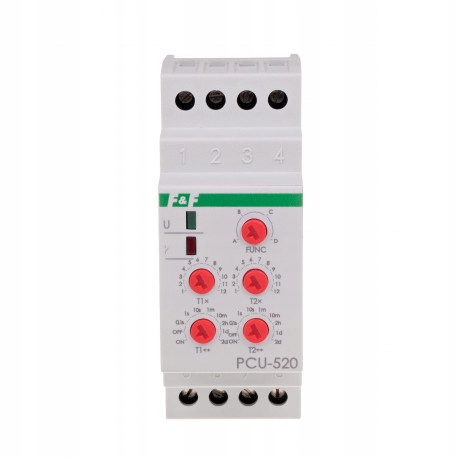

Реле времени PCU-520 UNI

Реле времени с настройкой двух времен t1 и t2 (время работы и время перерыва).

Функция:             задержка выключения, задержка включения, циклическая работа

Напряжение питания: 12÷264 В переменного/постоянного тока

Монтаж:                на рейку 35 мм

Реле времени используются для контроля времени в системах промышленной и домашней автоматизации (например, вентиляции, отопления, освещения, сигнализации и т. д.).

Действие

Особенности:

*ОТЛОЖЕННОЕ ВЫКЛЮЧЕНИЕ (A)

Пока реле не включится, контакты остаются в положениях 1-5, 2-8. После подачи напряжения питания контакты переключаются в положения 1-6, 2-7 на время t1. После измерения времени t1 контакты возвращаются в положения 1-5, 2-8 на время t2. По истечении времени t2 контакты реле возвращаются в положения 1-5, 2-8 на время t2. По истечении времени t2 контакты реле возвращаются в положения 1-6, 2-7. Возобновление режима работы реле возможно после отключения напряжения питания и его повторного включения.

*ОТЛОЖЕННОЕ ВКЛЮЧЕНИЕ (B)

После подачи напряжения питания контакты остаются в положениях 1-5, 2-8 в течение времени t1. После измерения времени t1 контакты переключаются в положения 1-6, 2-7 на время t2. По истечении времени t2 контакты реле возвращаются в положения 1-5, 2-8. Возобновление режима работы реле возможно после отключения напряжения питания и его повторного включения.

*ОТЛОЖЕНО – ЦИКЛИЧНО (C)

Режим работы с задержкой отключения осуществляется циклически через заданные интервалы времени работы и перерыва.

*ОТЛОЖЕННОЕ ВКЛЮЧЕНИЕ – ЦИКЛИЧНО (D)

Режим работы с задержкой включения осуществляется циклически через заданные промежутки времени работы и перерыва

Внимание!

* При включении питания система не реагирует на изменение настроек временного диапазона.

* Работа с новый установленный диапазон времени вступает в силу после выключения и повторного включения питания.

* При включении питания в пределах установленного диапазона времени можно плавно регулировать время в пределах установленного значения времени. .

Диапазоны времени

  • 0,1 с: 0,1÷1,2 с
  • 1с: 1÷12 сек.
  • 10с: 10÷120 сек.
  • 1м: 1÷12 мин.
  • 10м: 10÷120 мин.
  • 2ч: 2÷24 ч
  • 1д: 1÷12 дней (24÷288 часов)
  • 2д: 2÷24 дня (48÷576 часов)

ON - при включении питания вызывает постоянное переключение контакта в положениях 1-6 и 2-7.

ВЫКЛ - при включении питания вызывает постоянное переключение контакта в положениях 1-5 и 2-8.

<ул>
  • Напряжение питания: 12÷264 В переменного/постоянного тока.
  • Режим работы: задержка выключения, задержка включения, циклическая работа.
  • Исполнительный элемент: реле
  • Максимальный ток нагрузки: 2 × 8 А
  • Конфигурация контактов: 2 × НО/НЗ
  • Разделение контактов: ДА
  • Задержка активации: 50 мс.
  • Индикация состояния контакта: красный светодиод.
  • Время работы – регулируемое: 0,1 с ÷ 576 часов
  • Индикация питания: зеленый светодиод.
  • Время перерыва — регулируемое: 0,1 с ÷ 576 часов.
  • Подключение: винтовые клеммы 4,0 мм?
  • Момент затяжки: 0,5 Нм
  • Потребляемая мощность: 1,2 Вт.
  • Рабочая температура: -25 ÷ 50 °C
  • Размеры: 2 модуля (35 мм).
  • Монтаж: на рейку 35 мм.
  • Уровень защиты:IP20
