РЕЛЕ ЧАСУ ЗАТРИМКИ СИГНАЛУ 5DSP200/5

Код: 13751834022
Как заказать
1232 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №6764617
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 32

Просматривая «РЕЛЕ ЧАСУ ЗАТРИМКИ СИГНАЛУ 5DSP200/5» данный товар из каталога «Реле», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.

[Внутренний номер: ID1913]

РЕЛЕ АВТОМОБИЛЬНОЕ ДВУХРАЗОВОЕ 5ДСП200/5

Принципы работы:

0) Контакты 3 и 5 нормально разомкнуты при выключенном реле.

1) После появления на входе управляющего сигнала (+12В) 1, реле:

замкнет рабочие контакты 3 и 5

но только по истечении установленного времени Т1 (от 2с до 200с).

и

p>

только в течение заданного времени Т2 (от 0с до 5с).

По истечении этого времени он вернется в предыдущее состояние, даже если управляющее напряжение останется.

>2) Потеря управляющего сигнала во время работы реле не приводит к прерыванию цикла.

Особые случаи:

Независимо от длительности управляющего сигнала реле всегда включается за то же время. Например, если на управляющем входе 1 появится короткий управляющий импульс, реле выполнит тот же цикл.

Если во время обратного отсчета Т1 появится еще один управляющий импульс, реле начнет отсчет задержки с начала.

Если во время обратного отсчета Т2 появится следующий управляющий импульс, реле начнет новый цикл, но предыдущий закончится.

После потери питания реле оно будет сброшено и контакты разомкнутся (НЕТ).

Пример применения:

Описанный выше метод работы реле делает его предназначенным в основном для задержки передачи управляющего импульса.

Реле получает импульс (например, от другого устройства или моностабильного переключателя) и передает его после указанной задержки T1. Длина передаваемого импульса всегда соответствует установленному времени Т2.

Параметры:

  • Управление катушкой: 11-15В
  • Максимальный ток: 30 А (макс. 400 Вт)
  • Регулировка времени задержки: от 2 до 200 с
  • Регулировка времени сокращения : от 0 с до 5 с
  • Количество разъемов: 5 шт.
  • Ширина разъемов: 6,3 мм
  • Герметичность: IP65
  • Работа в диапазоне температур: от -30°С до +70°С< /li>

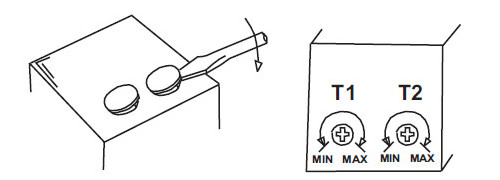

Корректировка времени:

Время регулируется с помощью потенциометров, расположенных в верхней части реле. Доступ к ним возможен снаружи после снятия заглушек с корпуса. Регулировка происходит в пределах 3/4 оборота.

Подключение:

1) Контроль «+»

2) Электропитание «-»

3) НЕТ рабочего контакта

4) Питание "+"

5) НЕТ рабочего контакта

Реле требует постоянного питания на контакты 2 и 4, на контакт 1 подаём управляющий сигнал.

Эффект: Работа реле заключается в замыкании и размыкании рабочих контактов 3 и 5.

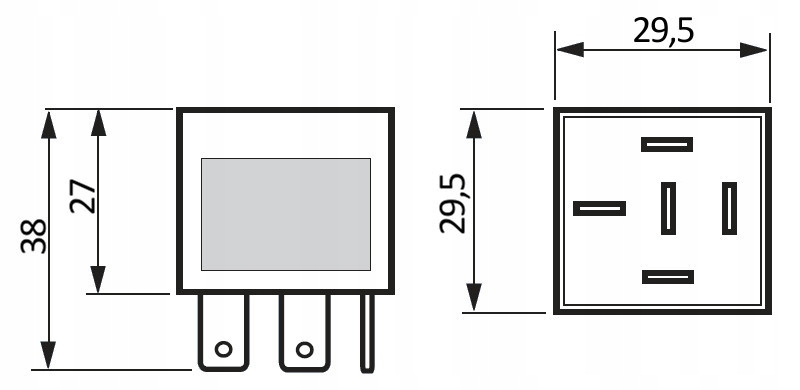

Размеры:
