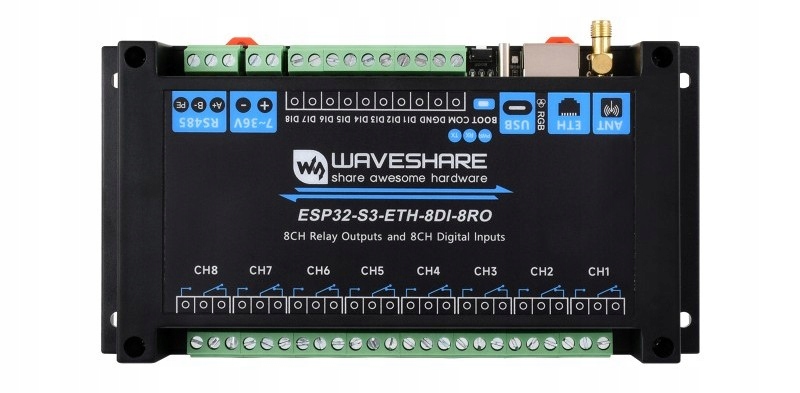

ESP32‑S3‑ETH‑8DI‑8RO

Код производителя: SKU: 31130

Дополнительная информация на сайте производителя: https://www.waveshare.com/wiki/ESP32-S3-ETH-8DI-8RO

представляет собой компактный промышленный модуль релейного контроллера, сочетающий в себе характеристики Микроконтроллер ESP32-S3 (двухъядерный LX7240MГц) с богатым набором интерфейсов: WiFi2,4ГГц, Bluetooth5LE, Ethernet10/100Мбит/с (W5500) и изолированный RS485. На плате имеется 8 качественных реле на 10А и 8 цифровых входов (пассивных или активных 5‑36В) с двунаправленной оптронной развязкой, что позволяет одновременно управлять нагрузками и считывать сигналы с датчиков или кнопок. Многочисленные системы защиты (изоляция питания, TVS, оптоизоляторы) гарантируют стабильную и безопасную работу даже в сложных промышленных условиях.

Корпус из ABS на рейку (DIN35 мм) делает установку в шкафу управления быстрой и без инструментов, а широкий диапазон источников питания 7–36 В постоянного тока или 5 В с USB-C обеспечивает гибкость установки.

Встроенные часы реального времени, зуммер, RGB Диод WS2812, слот для карты microSD и контакты GPIO позволяют создавать расширенные приложения IoT (например, HomeAssistant, MQTT) с локальным или удаленным управлением через Wi-Fi, Bluetooth, RS485 или Ethernet.

• 8 реле 10А/250В переменного тока или 30В постоянного тока (НО/НЗ) с оптической изоляцией
• 8 цифровых входов 5‑36В (пассивные или активные, оптоизоляция)
• Подключение: WiFi802.11b/g/n, BluetoothLE5, Ethernet10/100 Мбит/с, RS485 (изолированный)
• Процессор ESP32‑S3 – 2×LX7240 МГц, 16 МБ флэш-памяти, 8 МБ ОЗУ
• Источник питания: 7‑36 В постоянного тока (винтовые клеммы) или 5VUSB‑C;
• Корпус DIN35 мм (ABS), размеры 175×90×40 мм
• Встроенные: RTCPCF85063, слот microSD, зуммер, RGB-диод, гнездо SMA для антенны WiFi/BLE
• Совместимые среды: ArduinoIDE, ESP‑IDF, МикроПитон; примеры проектов MQTT, WebServer, HomeAssistant

Множественные системы изоляции и защиты – отдельная оптоизоляция для реле и входов DI, изолированный RS485, защита TVS и изоляция источника питания повышают безопасность и надежность устройства.

Пример подключения и удаленного управления

На рисунке ниже показано, как легко можно использовать модуль ESP32‑S3‑ETH‑8DI‑8RO для прямого управления как сетевыми устройствами с напряжением 230 В переменного тока, так и низковольтными приемниками до 30 В постоянного тока:

Цифровые входы – гибкость и безопасность

Модуль имеет 8 цифровых входов с широким диапазоном напряжений 5–36 В, которые могут работать в двух режимах:

• 1. ESP32‑S3‑WROOM‑1U‑N16R8 – двухъядерный процессор XtensaLX732‑бит, 16 МБ флэш-памяти, 8 МБ ОЗУ
• 2. 8-канальные реле – ≤10А250В переменного тока или ≤10А30В постоянного тока на канал
• 3. Оптическая изоляция реле – защищает от помех цепей высокого напряжения
• 4. Кнопка СБРОС
• 5. Разъем PoE – для подключения модуля PoE (модуль PoE в комплект не входит)
• 6. Кнопка ЗАГРУЗКИ
• 7. Система электропитания (PowerIC)
• 8. Цифровая изоляция сигнала – фильтрует внешние помехи
• 9. Изоляция источника питания – стабильное, разделенное напряжение без дополнительного источника питания
• 10. Двунаправленная оптоизоляция
• 11. Разъем для батареи RTC
• 12. Зуммер
• 13. Винтовые клеммы для цифровых входов
• 14. Пин-разъем – для подключения других устройств
• 15. Светодиоды– PWR (питание), RXD и TXD шины RS485
• 16. Разъем USB-C – питание, программирование и связьUSB
• 17. WS2812RGBСветодиоды – управляются GPIO38
• 18. Порт Ethernet
• 19. Антенный разъем SMA – для WiFi и Bluetooth
• 20. Винтовые клеммы питания – вход 7‑36 В постоянного тока
• 21. Интерфейс RS485 – подключение внешних устройств Modbus/RS485
• 22. Перемычка нагрузочного резистора RS485 – встроенный резистор сопротивлением 120 Ом
• 23. Винтовые клеммы для реле

Модуль ESP32‑S3‑ETH‑8DI‑8RO позволяет мгновенно подключить вашу установку к облаку: после настройки режима Wi‑FiStation он отправляет данные на сервер MQTT(S) или HTTP(S) — вы можете использовать собственный экземпляр EMQX, Waveshare.Cloud или любую IoT-платформу, поддерживающую MQTT. В вашем браузере, компьютере или смартфоне вы получаете интуитивно понятную веб-панель для визуализации и управления каждым реле и цифровым входом. Устройство также выполняет функцию локального шлюза: собирает информацию с датчиков Modbus по шине RS485, а через GPIO и контакты-разъёмы позволяет легко добавлять дополнительные модули расширения. При включении режима Wi-FiAP контроллер выступает в роли точки доступа, поэтому вся сеть автоматизации может работать даже там, где нет роутера. В результате один компактный контроллер собирает сигналы от датчиков, управляет реле, предоставляет веб-интерфейс и безопасно публикует данные в облаке — простое решение, сокращающее время внедрения умных домашних и промышленных приложений.

Приложения

• Бытовая и промышленная автоматизация (умные электрические шкафы, управление освещением, HVAC)
• Системы телеметрии и SCADA с связью MQTT/Modbus RTU
• Интеграция с HomeAssistant или другими IoT-платформами в сети LAN/PoE
• Распределенные системы управления, работающие по Wi-Fi или Сети Ethernet, где требуется гальваническая развязка и высокая надежность. Waveshare

Этот модуль представляет собой комплексное, готовое к установке решение, которое сокращает время внедрения и снижает затраты на создание надежных систем Интернета вещей.
