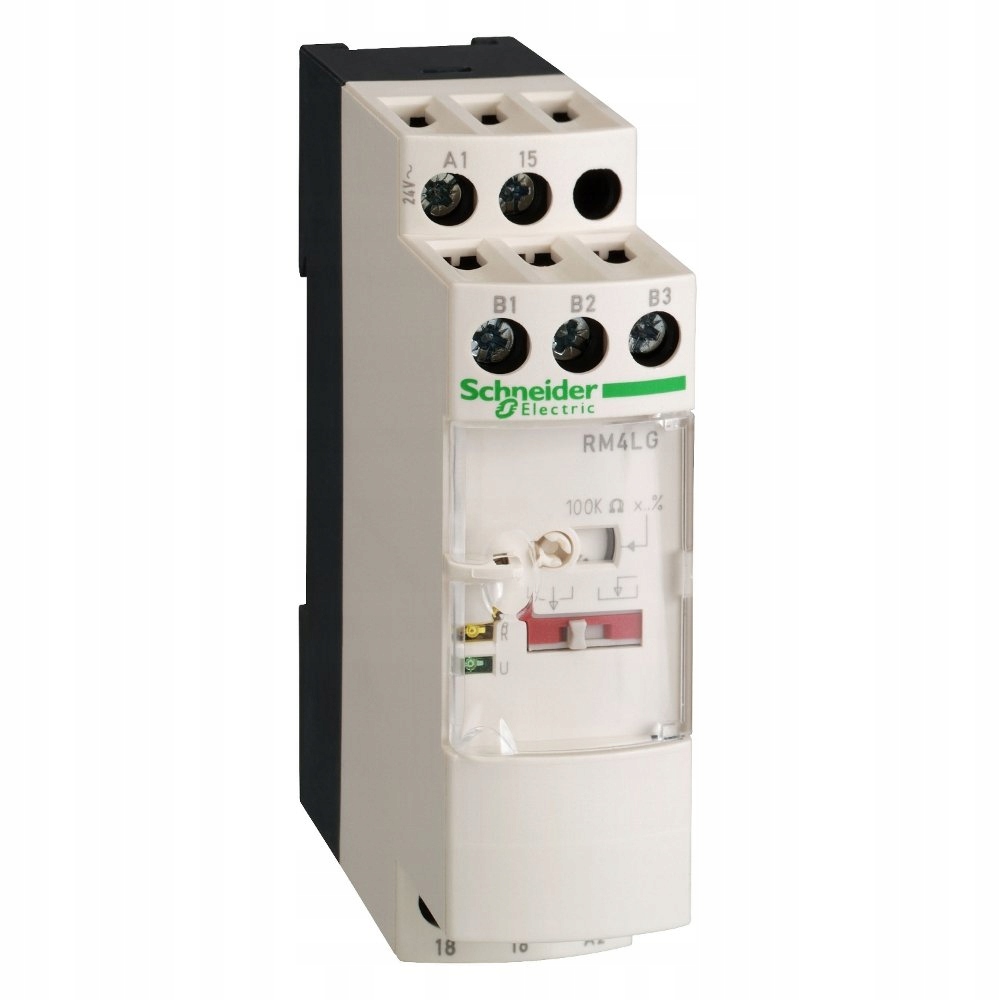

Реле контроля уровня жидкости, шкала чувствительности 5…100 кОм, 24 В переменного тока SCHNEIDER/TELEMECANIQUE Harmony Relay

Технические данные:

• Ассортимент продукции: Реле Harmony
• Тип продукта или компонента: Промышленные реле измерения и контроля
• тип реле: Реле контроля уровня жидкости
• название реле: RM4-L
• Параметры, контролируемые реле:Обнаружение резистивными датчиками
• Задержка времени: Без
• питания потребление: 1,9 ВА переменного тока (AC)
• тип и конфигурация контактов: 1 ВКЛ/ВЫКЛ
• максимальное напряжение переключения: 440 В переменного тока (AC)
• [Un] номинальное номинальное напряжение: 24 В переменного тока 50/60 Гц +/- 5%< /li >
• допуск рабочего напряжения: 0,85...1,1 Uc
• выходные контакты: 1 перекидной
• максимум напряжение электрода: 24 В переменного тока
• максимальный ток электрода: 1 мА
• максимальная емкость кабеля: 0 мФ
• шкала чувствительности: 5...100 кОм
• маркировка:

  CE: LVD 73/23/ EEC

  CE: EMC 89/336/EEC

• категория перенапряжения: III согласно IEC 60664-1
• Номинальное напряжение изоляции [Ui]: 500 В согласно IEC
• Значение при выключенном питании: > 0,1 Uc
• b>
• Монтажное положение: В любом положении без ухудшения характеристик
• Соединения – клеммы:

  Винтовые клеммы , 2 x 1,5 мм² гибкий с кабельным наконечником

  Винтовые клеммы, 2 x 2,5 мм² гибкий без кабельного наконечника

• Затяжка крутящий момент: 0, 6…1,1 Нм
• Механическая долговечность: 30000000 циклов
• Номинальный тепловой ток с конвективным воздушным охлаждением [Ith ]: 8 А
• Номинальный рабочий ток [Ie]:

  2 А при 70 °C 24 В пост. тока-13 в соответствии с IEC 60947-5-1 /1991

  2 А при 70 °C 24 В DC-13 согласно VDE 0660

  3 А при 70 °C C 115 В AC-15 в соответствии с IEC 60947-5-1/1991

  3 А при 70 °C 115 В AC-15 в соответствии с VDE 0660

  3 А при 70 °C 24 В переменного тока-15 в соответствии с IEC 60947-5-1/1991

  3 А при 70 °C 24 В AC-15 согласно VDE 0660

  3 А при 70 °C 250 В AC-15 согласно IEC 60947-5-1/1991

  3 А при 70 °C 250 В AC-15 согласно VDE 0660

  0,1 А при 70 °C 250 В AC-13 согласно VDE 0660

  0,1 А при 70 °C 250 В DC-13 согласно VDE 0660 IEC 60947-5-1/1991

  0,1 A при 70 °C 250 В DC-13 согласно VDE 0660

  0,3 А при 70 °C 115 В постоянного тока-13 в соответствии с IEC 60947-5-1/1991

  0,3 А при 70 °C 115 В постоянного тока-13 в соответствии с VDE 0660

• Коммутационная способность в мА: 10 мА при 12 В
• Коммутируемое напряжение: 250 В переменного тока
• Материал контактов: никель-серебряные контакты 90/10
• количество кабелей: 2
• Ширина: 22,5 мм
• Описание клемм ISO по № 1:

  (15-16-18)OC

  ( A1 -A2)CO

  (B1-B2-B3)CO

• Состояние выходного реле: Согласно для выбранной функции
• ширина в модулях 9 мм: 2,5
• Вес изделия: 0,165 кг
• электромагнитная совместимость:

  Электростатический разряд — испытательный уровень: 6 кВ (контактный разряд), уровень 3 согласно IEC 61000-4-2

  Электростатический разряд - испытательный уровень: 8 кВ (разряд в воздухе), уровень 3 согласно IEC 61000-4-2

• Стандарты: EN/IEC 60255-6/p>
• Стандарты: EN/IEC 60255-6
• сертификаты продукции:

  UL

  GL

  CSA

• Температура окружающей среды при хранении: -40… 85 °С
• температура окружающей среды при эксплуатации: -20…65 °С
• относительная влажность: 15…85 % 3К3 согласно IEC 60721-3-3
• Уровень защиты IP:

  IP20 согласно IEC 60529 (клеммы)

  IP50 согласно IEC 60529 (корпус)

• степень загрязнения: 3 согласно IEC 60664-1
• диэлектрическое испытание напряжение: 2,5 кВ
• Сопротивление электростатическому разряду:

  контакт 6 кВ согласно IEC 61000-4-2 уровень 3

  8 кВ AIR согласно IEC 61000-4-2 уровень 3

• Устойчивость к электромагнитным полям: 10 В/м согласно IEC 61000- 4-3 уровень 3
• Устойчивость к быстро меняющимся состояниям переходные процессы: 2 кВ согласно IEC 61000-4-4 уровень 3
• защита защита от поражения электрическим током: 2 кВ: уровень 3 согласно IEC 61000-4-5
• радиационные/кондуктивные помехи:

  CISPR22 — класс A

  CISPR11 группа 1 – класс А

Цена указана за 1 шт.

Товар новый, со склада, возможно слегка пыльный.
