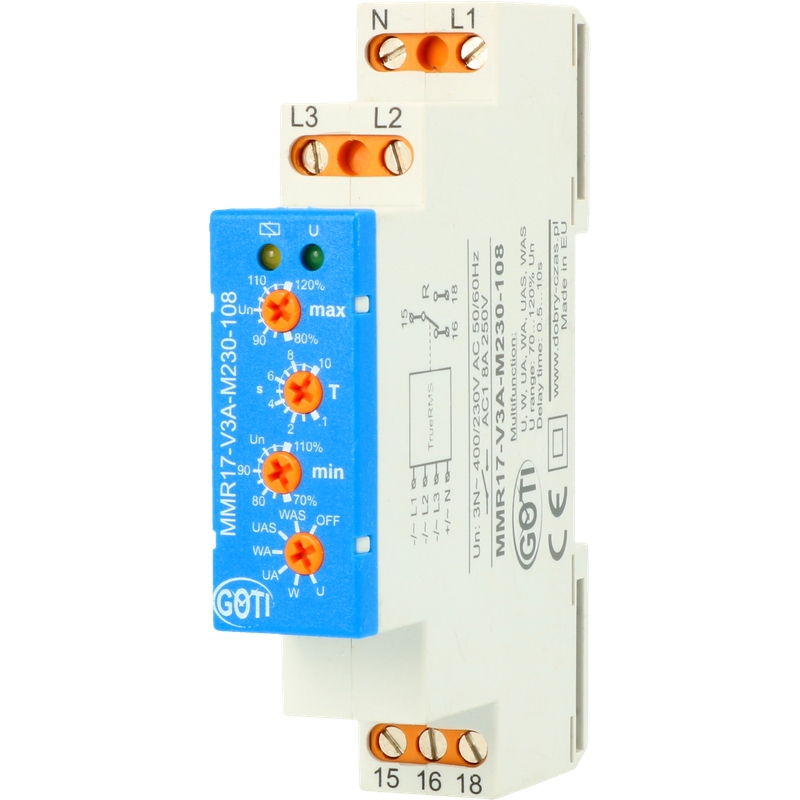

Реле контролю напруги MMR17-V3A-M230-108

Реле контроля напряжения MMR17-V3A-M230-108.

• Регулирование среднеквадратичного напряжения,
• контроль асимметрии,
• управление направлением,
• функции «Окно» и «Минимальное напряжение»,
• регулировка верхнего порога напряжения 80…120% Un,
• регулировка нижнего напряжения порог 70…110 % Un,
• регулируемое время выключения 0,5…10с,
• фиксированное время восстановления 1с.

Это система используется для защиты приемника от неправильного значения напряжения питания. Может использоваться для измерения трехфазного переменного напряжения, а также однофазного переменного или постоянного напряжения с номинальным значением 230В.

Система может работать с четко определенным направлением вращения фаз. , что защищает приемник от их подмены.

Порог несимметрии напряжений устанавливается программно на уровне 20% (46В).

Переключатель режимов позволяет пользователю выбрать режим мониторинга электропитания. метод, т.е. включение системы контроля асимметрии или системы контроля направления вращения. Состояние реле индицируется двумя светодиодами, расположенными на передней панели.

Цель использования

Устройство защищает от перегрева двигателя, вызванного падение напряжения питания или повреждение в результате превышения номинального напряжения. Система может заглушить двигатель или выдать оператору информацию об аварийном состоянии.

Состояние системы можно прочитать по поведению светодиодов:

Желтый светодиод – сигнализирует срабатывание исполнительного реле R.

p>

Зеленый светодиод:

Мигание зеленого диода короткими импульсами с коэффициентом заполнения примерно 10 % означает падение значение входного напряжения любой фазы ниже порога Umin.

Мигание зеленого диода длинными импульсами с скважностью примерно 10%, заполнение примерно 90% означает увеличение значения входного напряжения выше порога верхний порог Umax.

Мигание зеленого диода импульсами с заполнением примерно 50% означает три возможных состояния:

• неправильное направление чередования фаз,
• Превышен порог асимметрии Uasym,
• Порог напряжения Umax установлен ниже нижнего порога Umin.

Настройки параметров

Чтобы активировать функцию пониженного напряжения, выберите U (пониженное напряжение) с помощью потенциометра выбора функции. Если мы хотим дополнительно включить функцию защиты от несимметрии электропитания, выбираем функцию UA (Пониженное напряжение+Асимметрия). Если мы хотим еще и контролировать чередование фаз – выбираем функцию УАС (Пониженное напряжение+Асимметрия+Последовательность).

Чтобы активировать функцию «Окно» потенциометром выбора функции, выберите W (Пониженное напряжение). Если мы хотим дополнительно включить функцию защиты от несимметрии электропитания, выбираем функцию WA (Окно + Асимметрия). Если мы хотим еще и контролировать чередование фаз — выбираем функцию WAS (Окно+Асимметрия+Последовательность).

Для установки значения напряжения нижнего порога активации используем потенциометр с маркировкой «min». Диапазон настройки начинается от 70% номинального фазного напряжения, т.е. после превышения порога 161В система начнет отсчет времени до срабатывания защиты. Поскольку в системе используется эффективный метод измерения напряжения TrueRMS, измерения будут точными, несмотря на возможность искажений напряжения. Время задержки выключения устанавливается потенциометром Т в диапазоне от 0,5 до 10 с. Выбор времени – это компромисс между стоимостью простоя технологической линии и ценой отказа привода. Время восстановления после затихания повреждений постоянно и составляет 1 с.

Схема подключения реле.

Алгоритмы работы реле.

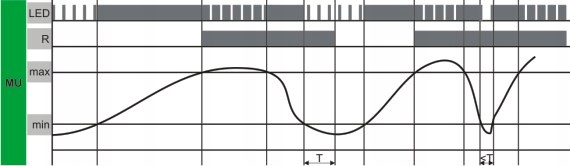

MU (пониженное напряжение) – падение входного напряжения ниже установленного порога Umin запускает измерение времени задержки Т. Если в течение времени Т значение входного напряжения постоянно ниже Umin , исполнительное реле R будет выключено. Реле снова включится, когда входное напряжение превысит значение Umax. Система не реагирует на перепады напряжения длительностью менее установленного времени T.

MW (окно) – падение входного напряжения ниже установленного порога Umin или повышение выше Umax запускает измерение времени задержки Т. Если в течение времени Т значение входного напряжения постоянно выходит за пределы диапазона [Umin, Umax], исполнительное реле R отключится. Реле снова включится, когда входное напряжение окажется между установленными пороговыми значениями Umin и Umax. Система не реагирует на превышение пороговых значений длительностью менее установленного времени T.
