Реле струму та напруги 40А 230В
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 28
Просматривая «Реле струму та напруги 40А 230В», вы можете быть уверены, что данный товар из каталога «Системы безопасности» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
Реле защиты по току и напряжению
Реле предназначено для защиты устройств, подключенных к сети, от перенапряжений и перегрузок.
Применение и принцип действия устройства
Токовая перегрузка ошибка: когда текущее значение тока превышает ранее установленное максимальное значение (0-63А), устройство ожидает заданное пользователем время (2-600 с), пока не активируется ошибка, а затем устройство отключается выходная цепь. Светодиод ошибки (A>) горит, а значение перегрузки отображается на дисплее и мигает в течение всего периода ошибки.
Ошибка выходного напряжения: когда текущее значение сети (входное) напряжение увеличивается выше или падает ниже ранее установленных пользователем значений (для высокого: 230-300В и для низкого: 210-120В) устройство ожидает время, ранее установленное пользователем (для высокого: 0,1 сек.) . и для low: 0-10 с) до тех пор, пока не активируется ошибка, после чего устройство отключает выходную цепь. Светодиод неисправности (A>) горит, а значение перенапряжения отображается на дисплее и мигает в течение всего периода неисправности.
Выход из состояния перегрузки по току: После устранения неисправности перегрузки по току , дважды нажмите кнопку включения/выключения, чтобы выполнить ручной сброс или отключить питание.
Выход из состояния неисправности выходного напряжения: когда значение линейного напряжения (входное) возвращается до нормального/когда оно достигает значения между установленными значениями высокого и низкого напряжения, устройство ожидает ранее установленное время ожидания для сброса, а затем устройство восстанавливает питание, светодиод ошибки гаснет, светодиод OUT включается.
Параметры:
- Номинальный ток: 40А
- Номинальное напряжение: 220 В переменного тока.
- Частота: 50/60 Гц.
- Диапазон защиты: 0–450 В переменного тока.
- Рабочая температура: -20°C ...+55°C
- Рабочая мощность: <4ВА
- Дисплей: 2 светодиодных цифровых дисплея и 4 светодиода.
Диапазон настройки:
- Перегрузка: b> 40А(1-40А)
- Высокое напряжение: 230–300В + отключение
- Низкое напряжение:120–210В + выключение
- Низковольтный предохранитель: 115 В
- Время перегрузки: 2–600 сек.
- Время высокого напряжения: 0,1 с.
- Время низкого напряжения: 0–10 с.
- Включение питания задержка: 2–600 с.
- Время сброса: 1–60 с.
Конструкция лицевой панели
Настройки диапазона
Схема подключения

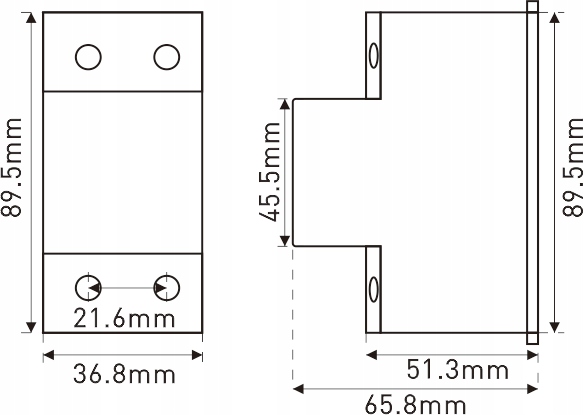

Размеры:
