Реле защиты по току и напряжению

Реле предназначено для защиты устройств, подключенных к сети, от перенапряжений и перегрузок.

Применение устройства и принцип действия.

Токовая перегрузка. ошибка: когда текущее значение тока превышает ранее установленное максимальное значение (0-63А), устройство ждет заданное пользователем время (2-600 с), пока не активируется ошибка, а затем устройство отключается выходная цепь. Светодиод ошибки (A>) горит, а значение перегрузки отображается на дисплее и мигает в течение всего периода ошибки.

Ошибка выходного напряжения: когда текущее значение сети (входное) напряжение увеличивается выше или падает ниже ранее установленных пользователем значений (для высокого: 230-300В и для низкого: 210-120В) устройство ожидает время, ранее установленное пользователем (для высокого: 0,1 сек.) .и для low: 0-10 с) до тех пор, пока не активируется ошибка, затем устройство отключает выходную цепь. Светодиод неисправности (A>) горит, а значение перенапряжения отображается на дисплее и мигает в течение всего времени неисправности.

Выход из состояния перегрузки по току: После устранения неисправности перегрузки по току , дважды нажмите кнопку включения/выключения, чтобы выполнить ручной сброс или отключить питание.

Примечание. Ручной сброс предназначен для предотвращения вторичного повреждения системы путем автоматического сброса системы без отключения перегрузки по току или короткого замыкания. .

Выход из состояния ошибки выходного напряжения: когда сетевое (входное) напряжение возвращается в норму/когда оно достигает значения между установленными значениями высокого и низкого напряжения, устройство ожидает заданное время ожидания для сброса, а затем устройство восстанавливает питание, светодиод ошибки гаснет, светодиод OUT загорается.

Параметры:

• Номинальный ток: 63А
• Номинальное напряжение: 220 В переменного тока.
• Частота: 50/60 Гц.
• Диапазон защиты: 0–450 В переменного тока.
• Рабочая температура: -20°C ...+ 55°C
• Рабочая мощность: <4ВА
• Дисплей: 2 светодиодных цифровых дисплея и 4 светодиода.

Диапазон настройки:

• Перегрузка: b> 63А(1-63А)
• Высокое напряжение: 230–300В + отключение
• Низкое напряжение:120–210В + выключение
• Предохранитель низкого напряжения: 115 В
• Время перегрузки: 2–600 с
• Время высокого напряжения: 0,1 с.
• Время низкого напряжения: 0–10 с.
• Задержка включения : 2–600 с.
• Время сброса: 1–60 с.

Конструкция лицевой панели

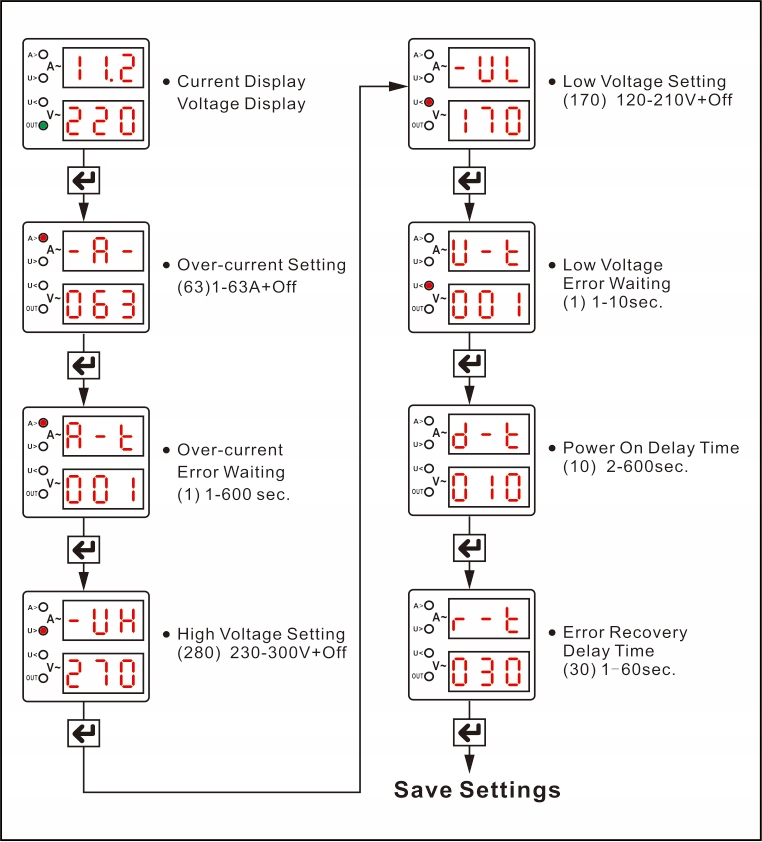

Настройки диапазона

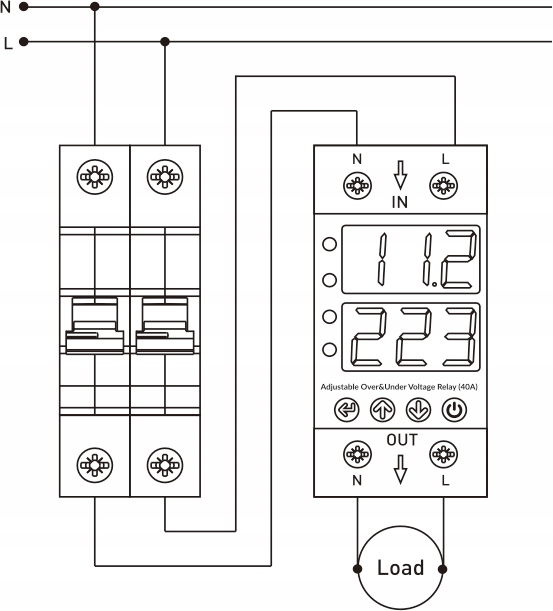

Схема подключения

Размеры:

Видео, демонстрирующее работу реле:
