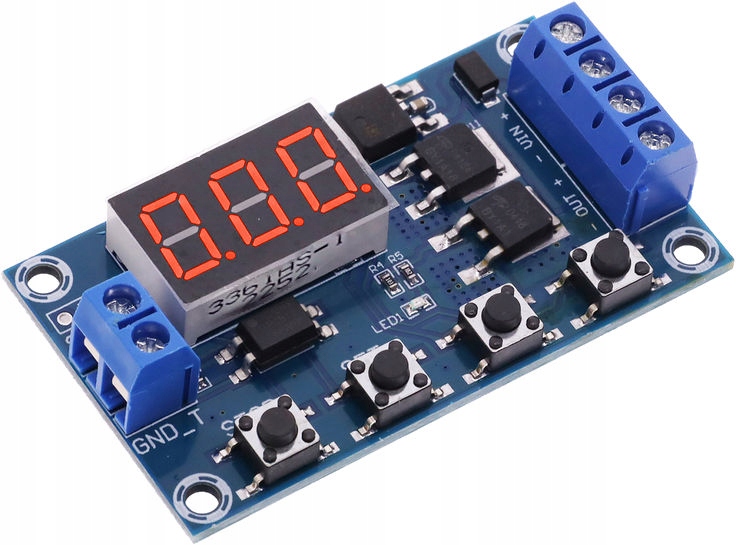

Версия модуля реле времени с 2xMosfet (без контакторного реле)

• Питание: 5–24 В
• Триггер: 3 В - 24В
• Постоянный ток: 15А, мощность до 400 Вт
• Сипидный ток: 20 мА < /li>
• Ток холостого хода в рабочей линии: 50 мА
• Диапазон времени: 0–999 минут
• Работа в диапазоне температур: от -40°С до 85°С
• Размеры: 60мм х 35мм х 15мм
< /ул>

Функция 3.2 позволяет модулю работать без триггера, т. е. когда мы подаем модуль времени через разъем 5,0-36,0 В, он начинает обратный отсчет без необходимости запуска запуска и позволяет использовать бесконечное или заданное количество реле. циклы работы.

Инструкция:

• Кнопка СТОП включает/выключает реле (Идет обратный отсчет – реле выключено)
• Кнопка SET удерживается длительное время – выбор одной из функций и переход к атрибутам функции.
• Кнопка SET кратковременно удерживается – отображение атрибутов функции.
• Процедура программирования модуля:
• Нажмите кнопку остановки. выбрав опцию ВКЛ.
• Подождите, пока на дисплее не появится 000.
• Длительное нажатие SET -> выберите программу с помощью кнопок ВВЕРХ/ВНИЗ.
• Нажмите SET. кратковременно -> на дисплее мигает OP -> 000. -> Введите продолжительность атрибута кнопками ВВЕРХ/ВНИЗ

Кнопкой СТОП выберите единицу времени:

000.->Секунда

00,0 -> Десятая доля секунды (05,5 = 5,5 секунды)

0.0.0. -> Минута (0.0.1. = 1 минута)

• Длительное нажатие SET -> После того, как номер программы перестанет мигать, например, P1.1, процедура будет завершена

Описание программ (функций):

P1.1 – После подачи сигнала Триггер реле срабатывает. включается и происходит обратный отсчет времени, установленного как атрибут функции ОП, после чего реле выключается (подача сигнала Триггер во время обратного отсчета не приводит к обратному отсчету от 0)

P1.2 После подачи сигнала «Триггер» реле включается и происходит отсчет времени, установленного как атрибут функции ОП, после чего реле выключается (подача сигнала «Триггер» во время обратного отсчета вызывает обратный отсчет от 0)

P1.3 После подачи сигнала Trigger реле включается и происходит отсчет времени, установленного как атрибут функции OP, после чего реле выключается (подача сигнала Триггер во время обратного отсчета выключает реле и сбрасывает обратный отсчет)

P-2 После подачи сигнала Триггер время, установленное как атрибут Функция CL ведет обратный отсчет, затем включается реле и идет обратный отсчет времени, установленного как атрибут функции OP, после чего реле выключается (подача сигнала Trigger во время обратного отсчета не вызывает обратный отсчет с 0)

P3.1 После подачи сигнала Trigger реле включается и отсчитывается время, установленное как атрибут функции OP, затем реле выключается и время установленный в качестве атрибута функции CL, подсчитывается, процесс ( CYCLE ) повторяется указанное количество раз, указанное в атрибуте LOP ( --- в атрибуте LOP означает бесконечный цикл), применение сигнала Trigger во время обратного отсчета выключает реле и сбрасывает обратный отсчет

P3.2 После После подключения модуля к источнику питания реле автоматически включается и время устанавливается как атрибут функции OP идет обратный отсчет, затем реле выключается и идет обратный отсчет времени, установленного как атрибут функции CL, процесс (ЦИКЛ) повторяется указанное количество раз, указанное в атрибуте LOP (-- в атрибуте LOP означает бесконечный цикл)

P – 4 После подачи сигнала Trigger реле включается, отсчет времени, заданного как атрибут функции OP, начинается с момента, когда Триггер «исчезает» (реле включается до окончания обратного отсчета) Подача сигнала Триггера во время обратного отсчета приводит к обнулению счетчика и последующему ожиданию «исчезновения» Триггера (реле включено все время )

В зависимости от поставки в модуле доступна или нет опция «Спящий режим дисплея».

Спящий режим дисплея - если Триггер не подается в течение 5 минут, дисплей выключится.

Включить Спящий режим дисплея: Удерживайте СТОП > и удерживайте кнопку около 3 секунд.
