КОНТРОЛЛЕР, РЕЛЕ ДАВЛЕНИЯ ДЛЯ НАСОСОВ HYDROPORUS

тип PM 5 FG 1/4" ШКАЛА 230В

производитель ITALTECNICA (Италия)

Применение :управление работой насосов в гидрофорных системах

Технические данные:

• Макс. напряжение питания 250 В
• Номинальный ток 10 А
• Макс. мощность двигателя 1,5 кВт
• Диапазон настройки давления 1–4,8 бар
• Заводская настройка вкл./выкл. 1,4–2,8 бар
• Минимальный перепад давления 0,6 бар
• Макс. перепад давления 2,3 бар
• Макс. температура окружающей среды 55°C
• Степень защиты IP 44< /li>
• Мембрана Каучук NBR (сертифицированный)
• Гидравлическое соединение 1/4" FG (поворотное)
• Производитель ITALTECNICA [Италия]
• Одобрения и сертификаты: ROHS, CE, ACS, TUV,

Информация об устройстве:

Это оригинальное реле давления PM 5 от ITALTECNICA (Италия)

< б >Информация об устройстве:

Предупреждающее реле ПМ 5 используется в основном для управления работой насосов, электромагнитных клапанов и т.п. Основное применение – гидрофорные установки, системы противопожарной защиты, где перекачиваемой средой, находящейся в непосредственном контакте с переключателем, является вода.

Преимущества:

• Мембрана из резины NBR, армированная синтетическим волокном, пригодна для контакта с питьевой водой
• Вращающаяся гайка с прокладкой позволяет легко установить или заменить реле давления без необходимости использования дополнительных профессиональных уплотнительных материалов.
• Контакты переключателя изготовлены из латунного сплава, покрыты серебряно-никелевым покрытием, гарантирующим длительный срок службы.
• Электрические клеммы специального профиля защищают кабели от повреждений и возгорания в точках подключения.
• Прозрачный корпус.
• Градуированная полоска. обеспечивающие точную настройку давления включения

Описание работы

Основная задача переключателя – включение насоса и выключается при достижении заданных параметров давления.

Когда давление в установке достигнет уровня включения, насос запустится и будет работать до достижения заданного давления отключения. После достижения этого порога переключатель отключит подачу электроэнергии и отключит насос.

Насос включится снова после того, как давление в гидросистеме упадет до установленного порога включения.

Насос включится снова после того, как давление в гидросистеме упадет до установленного порога включения.

Насос включится снова.

p>

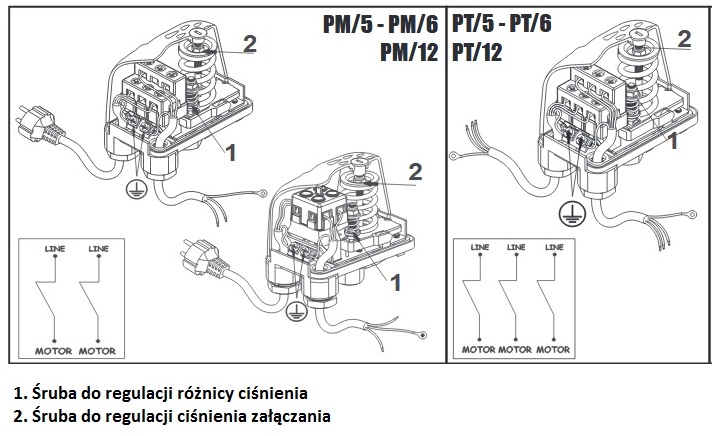

Для регулировки порогов давления включения и выключения под крышкой переключателя расположены две регулировочные гайки.

Инструкция по регулировке давления включения и выключения. расположены ниже и входят в комплект каждого переключателя.

Под прозрачным корпусом переключателя расположена шкала с текущими значениями давления переключения, выраженными в барах.

При повороте винта регулировки давления положение индикатора на шкале меняется. , показывая текущую настройку давления включения насоса.

Это простое решение позволяет относительно точно установить давление включения насоса без необходимости проведения испытаний под давлением.

Прозрачная крышка позволяет считать значение настройки без необходимости его разборки, значение настройки очень разборчиво.

Вращающаяся гайка диаметром 1/4" облегчает установку выключателя в любом вертикальном или горизонтальном положении. положение, а прокладка внутри гайки облегчает монтаж и исключает необходимость использования дополнительных герметиков (клеев, пакли и т.п.).
