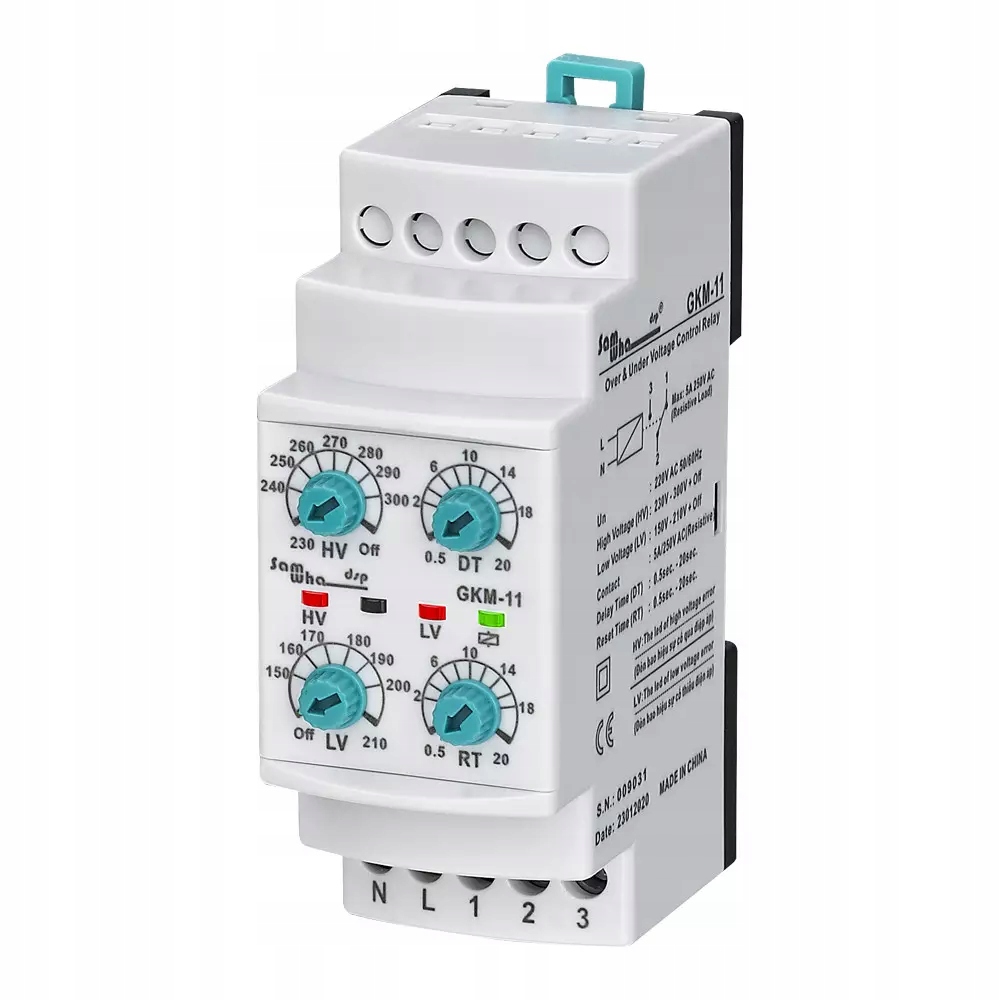

Реле захисту від напруги, 5A 250V AC

Код: 13463830447
Как заказать
1103 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №109956152
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 2

Заказывая «Реле захисту від напруги, 5A 250V AC» данный товар из каталога «Реле», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.

Реле защиты по напряжению, 5А 250В переменного тока

Видео, демонстрирующее работу реле:

https://www.youtube.com/watch?v=KQvL8-Nlm-c&ab_channel=CentrumDystrybucjiAutomaticki

Технические данные

  • Рабочее напряжение (Un): 220 В переменного тока
  • Рабочая частота: 50/60Гц.
  • Рабочая мощность: <6ВА
  • Диапазон защиты от перенапряжения (U>): 230В - 300 В + выкл.
  • Диапазон защиты от низкого напряжения (U<): 150 В - 210 В + выкл.
  • Диапазон времени задержки отключения: 0,5–20 с.
  • Диапазон времени для автоматического сброса реле: 0,5–20 с.
  • Дисплей: 3 светодиода.
  • Нагрузка на контакты реле:5А/250 В переменного тока (резистивная нагрузка).
  • Диаметр кабеля: 2,5 мм²
  • Монтаж: Панель или DIN-рейка

Работа

Защита от высокого напряжения: Если напряжение превышает установленное значение высокого напряжения, загорается светодиод HV, и устройство ожидает установки. время задержки (DT). По истечении времени реле выключается и светодиод реле гаснет. Реле включается снова, когда напряжение становится на 5 Вольт ниже заданного значения высокого напряжения. Когда напряжение возвращается в нормальное состояние, устройство ожидает установленное время сброса (RT), и по истечении этого времени светодиод HV гаснет, реле активируется, и светодиод реле горит.

Защита от низкого напряжения: если напряжение падает ниже установленного значения низкого напряжения, загорается светодиод LV, и устройство ожидает установленное время задержки (DT). По истечении времени реле выключается и светодиод реле гаснет. Реле снова включится, когда напряжение на 5 Вольт превысит установленное значение низкого напряжения. Когда напряжение возвращается в нормальное состояние, устройство ожидает установленное время сброса (RT), и по истечении этого времени светодиод LV гаснет, реле активируется, и светодиод реле горит.

Настройки реле

Ручка управления ВН: установка максимального значения высокого напряжения, при повышении напряжения выше этого значения загорается светодиод ВН. .

Ручка управления LV: установка минимального значения низкого напряжения, при падении напряжения ниже этого значения загорается светодиод LV.

Ручка управления DT: установка времени задержки до отключения реле

Ручка управления RT: установка времени до автоматического сброса реле при возвращении напряжения в нормальное состояние.

После установки ручки в положение ВЫКЛ защиту от повышенного или пониженного напряжения можно отключить.

Принцип работы

При включении реле контакты 2(COM) и 3(NC) образуют замкнутую цепь, а контакты 1(NC) и 2 (COM) образуют разомкнутую цепь

После отключения реле контакты 2(COM) и 1(NC) образуют замкнутую цепь, а контакты 3(NC) и 2(COM) образуют разомкнутую цепь< /п>

Схема подключения

Размеры
