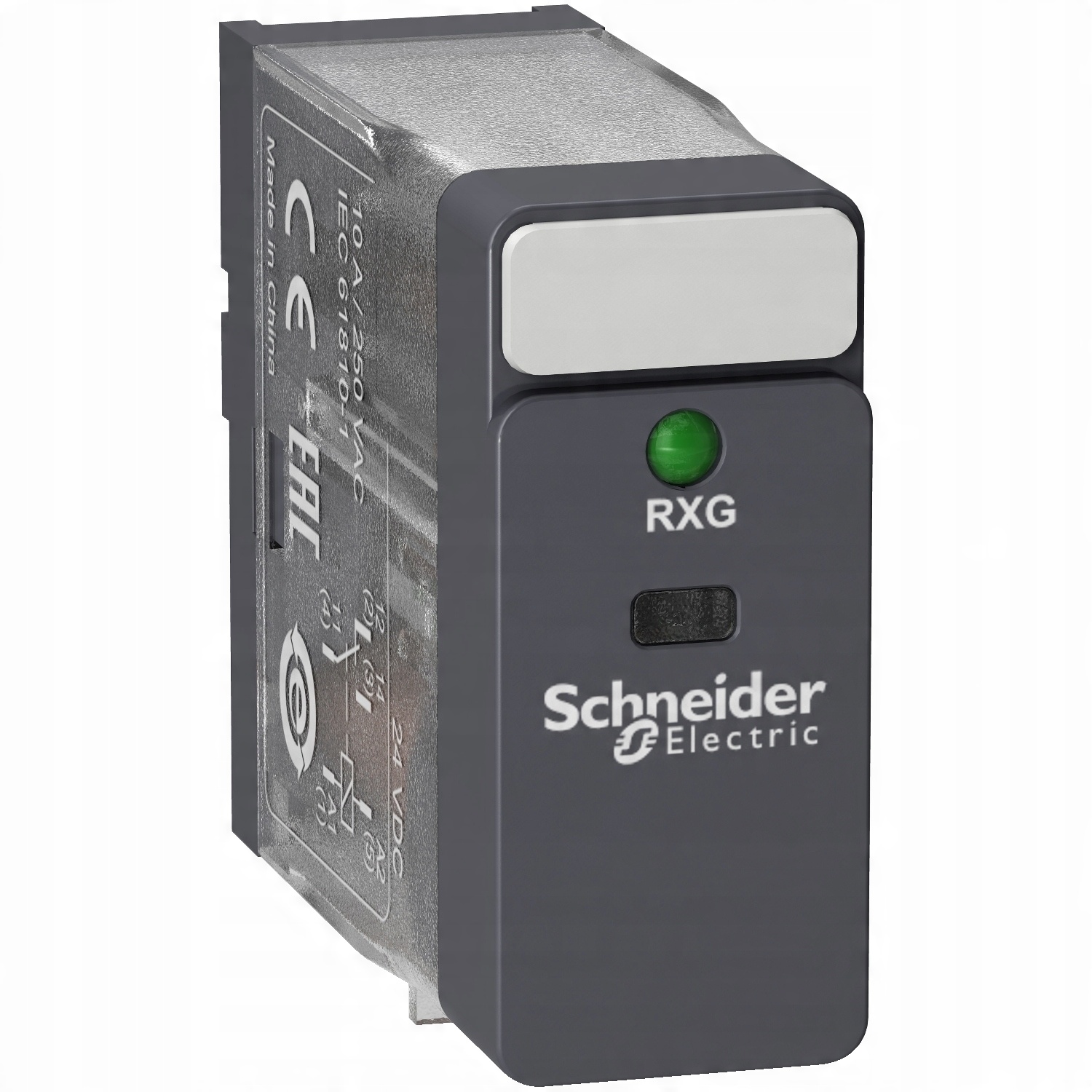

Schneider Electric, Zelio Relay Интерфейсное реле со стандартным корпусом ORALED 1C/O 10A, 24V DC, RXG13BD

Основные параметры:

• Ассортимент продукции: Электромеханические реле Harmony< /li>
• Название серии: Интерфейсное реле
• Тип продукта или компонента: Вставное реле
• Короткое имя устройства: RXG
• Тип контакта и конфигурация : 1 ВКЛ/ВЫКЛ

Дополнительные параметры:

• Светодиодная индикация состояния переключателя: Z
• Материал контактов: сплав серебра (AgSnO2In2O3)
• Максимальное контактное сопротивление: 100 мОм
• [Ithe] номинальный тепловой ток: 10 А при -40...55 °C
• Номинальный рабочий ток[Ie]: 10 А при 30 В (постоянный ток) в соответствии с согласно UL, 10 А при 30 В (постоянный ток) согласно IEC, 10 А при 250 В (переменный ток) согласно IEC, 10 А при 250 В (переменный ток) согласно UL
• Максимальное коммутируемое напряжение: 250 В Переменный ток В (AC), постоянный ток 30 В (DC)
• Ток нагрузки: 10 А при переменном токе 250 В (AC)
• Максимальная коммутационная способность: 2500 ВА
• Минимальная коммутационная способность: 500 мВт при 100 мА, постоянном токе 5 В (DC)
• Рабочая скорость: <= 1800 циклов/час под нагрузкой, <= 18000 операций/час без нагрузки
• Коэффициент использования: 20%
• Механический ресурс: 10000000 циклов
• Электрический ресурс: 100000 циклов для резистивной нагрузки NO при 55°C, 100000 циклов для резистивной нагрузки NC при 55°C ° C
• Номинальное напряжение изоляции [Ui]: 250 В согласно IEC, 300 В согласно CSA, 300 В согласно UL
• Номинальное импульсное выдерживаемое напряжение [Uimp]: 6 кВ 1,2 /50 мкс.
• Электрическая прочность: переменный ток 1000 В (переменный ток) между контактами с микроразрывной изоляцией, переменный ток (переменный ток) 5000 В между катушкой и контактом с усиленной изоляцией.
• Сопротивление катушки: 1100 Ом +/- 10 %.
• Сопротивление изоляции: 1000 МОм при постоянном токе (DC) 500 В.
• Уровень испытательного напряжения: уровень A.
• Место установки: Любое положение.
• Пороговое значение напряжения отключения: >= 0,1 Uc постоянного тока (DC).
• Класс изоляции катушки: класс F.
• Время срабатывания. : 20 мс.
• Время восстановления: 20 мс.
• Управляющее напряжение [Uc]: 24 В постоянного тока.
• Надежность данных: B10d = 100000.
• Цвет крышки: Стандартный.
• Локальная сигнализация: Маркер.
• Момент затяжки: 0,8 Нм.
• Вес изделия: 0,02 кг.
• Презентация устройства. : Готовое изделие.

Рабочая среда.

• Виброустойчивость: 3 г, амплитуда = +/- 0,75 мм (f = 10...150 Гц), рабочая. , 5 гн, амплитуда = +/- 0,75 мм (f = 10...150 Гц) не работает
• Степень защиты IP: IP40
• Ударопрочность: 20 гн рабочая, 100 гн gn не работает
• Категория защиты: RT I
• Стандарты: CSA C22.2 № 14, IEC 61810-1, UL 508
• Сертификаты продукта: CSA , CE, EAC, UL, DNV-GL
• Степень загрязнения: 2
• Категория по перенапряжению: III
• Температура окружающей среды при хранении: -40. .. 85 °С
• Температура окружающей среды для работы устройства: -40...70 °С
• Относительная влажность: 10...85%

Relay Zelio

Электромеханические интерфейсные, миниатюрные и силовые реле

Полный ассортимент электромеханических реле, включая интерфейсные, миниатюрные и силовые реле от 1 до 4 Контакты CO, до 30 А. Доступно для большинства промышленных машин: упаковочных машин, текстильных машин, машин HVAC, панелей управления и интерфейсов ПЛК.
