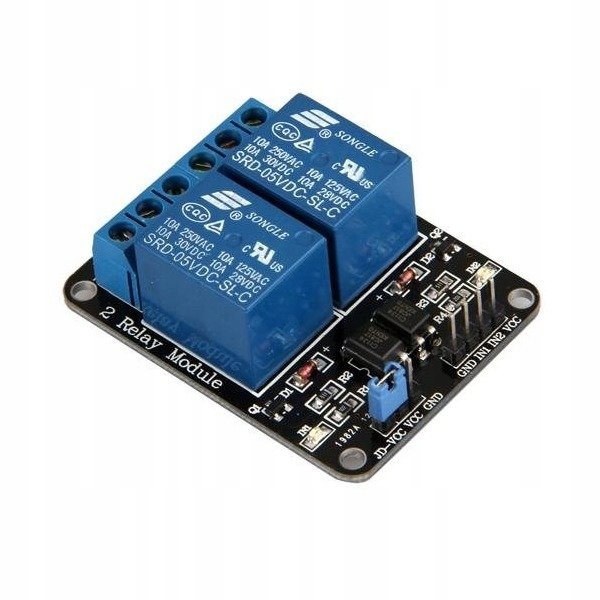

2-канальный релейный модуль - 5В - 10А/250В - с оптоизоляцией - Arduino

Универсальный модуль с реле 5В с оптоэлектронной изоляцией на 10А/250В переменного тока. Система позволяет управлять исполнительными механизмами с помощью портов микроконтроллера или любого комплекта разработки.

Модуль питается напряжением 5В на соответствующие контакты VCC и GND.

Благодаря использованию оптоизоляции потребление тока канала минимально, поэтому вы можете легко управлять микроконтроллера.

Диод рабочего состояния конкретного канала реле указывает на то, что реле включено.

Модуль включается путем подачи LOW состояния, т.е. заземления, на IN1 , входы сигнала IN2.

После снятия перемычки модуль переходит в тестовый режим, это режим, в котором реле не включается после подачи сигнала, но светодиод состояния информирует о его " работы" (это полезная функция при тестировании, чтобы не часто включать и выключать систему, подключенную к реле).

Реле можно использовать для построения простой разгрузчик.

Функции продукта

• Модуль оснащен двумя реле SRD-5 с катушкой с питанием 5 В с оптической развязкой входа.
• Модуль позволяет управлять двумя исполнительными устройствами, потребляющими ток до 10 А каждый, используя порты микроконтроллера или любой комплект разработки Arduino.
• Оптоизоляция отделяет управляющий сигнал от части, связанной с питание реле, что обеспечивает безопасную работу системы управления.
• Применение для контактных плат, модулей запуска, Arduino и т. д.
• Для правильной работы достаточно подключить питание реле и цифровой управляющий сигнал.

Примеры применения

• Контроллер освещения
• Контроллер исполнительных систем
• Переключатель для электрические устройства, в том числе двигатели

Модуль имеет

• светодиодную сигнализацию
• светодиодную сигнализацию состояния реле
• Включение реле в состоянии НИЗКИЙ

Технические данные

• Два рабочих канала
• Напряжение питания VCC: 5 В
• Реле SRD-5VDC-SL-C (документация) - 2 шт.
• Напряжение катушки : 5 В.
• Входное напряжение: от 3 до 5 В.
• li>
• Максимальное контактное напряжение: 250 В переменного тока, 30 В постоянного тока.
• Максимальный ток: 10 А< /li>
• Размеры платы 48x27x20 мм

Подключение:

Модуль имеет четыре входных контакта VCC, GND, IN- и IN+.

Для правильной работы системы необходимо подключить

• источник питания 5 В к вывод VCC
• земля на GND
• входные сигналы на IN1 и IN2 (первый и второй каналы).

Благодаря использованию оптического изоляции, входное напряжение может находиться в диапазоне от 3 В до 5,5 В.

Перемычка позволяет выбрать состояние, в котором реле будет включено:

• Перемычка между VCC и JD - реле включено.
• Перемычка между VCC и JD - проверка канала реле (реле не включено)
